Não consigo identificar este componente da Placa Bosch KDN 47

[Pedro Gabriel Ferreira]

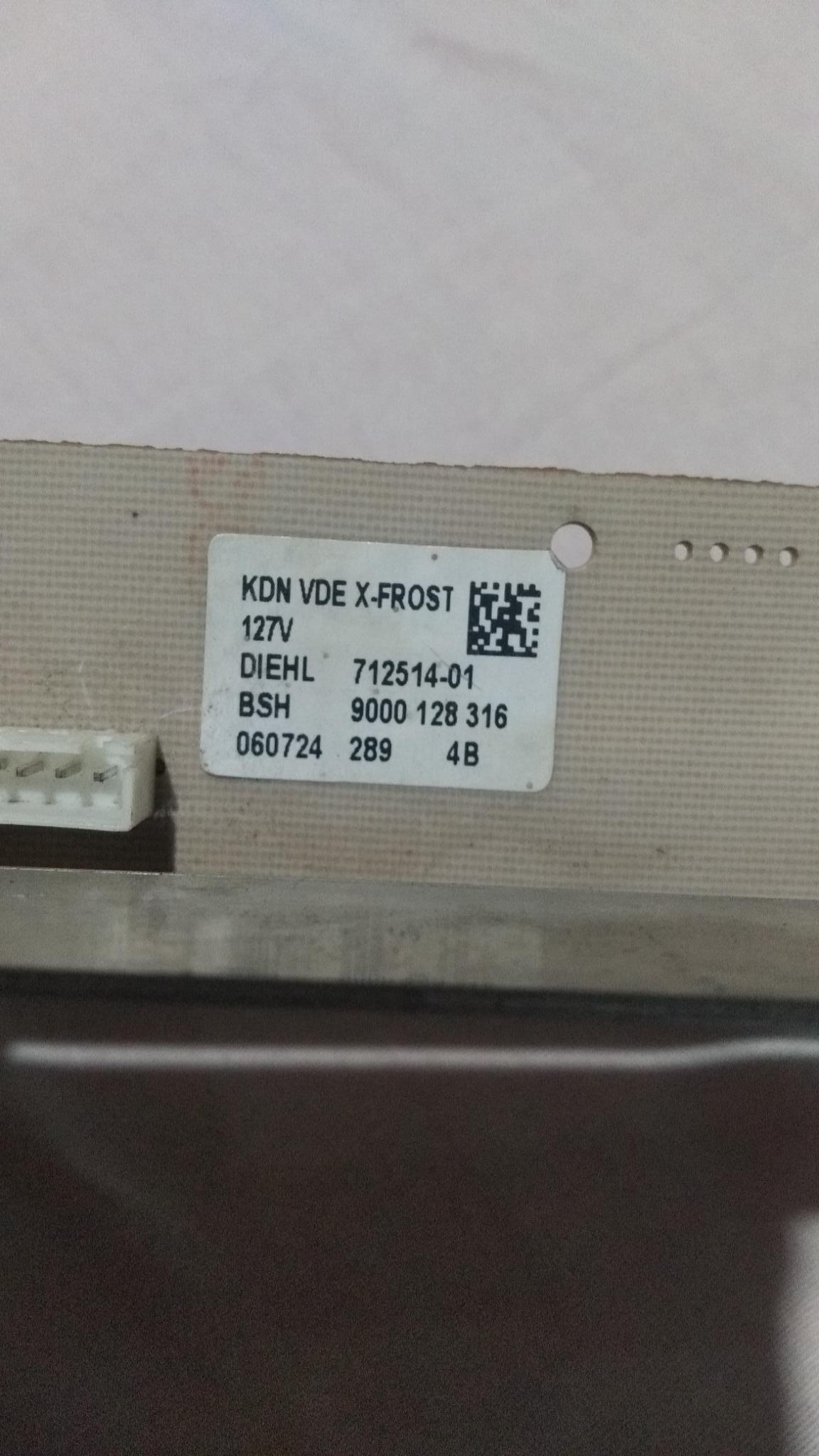

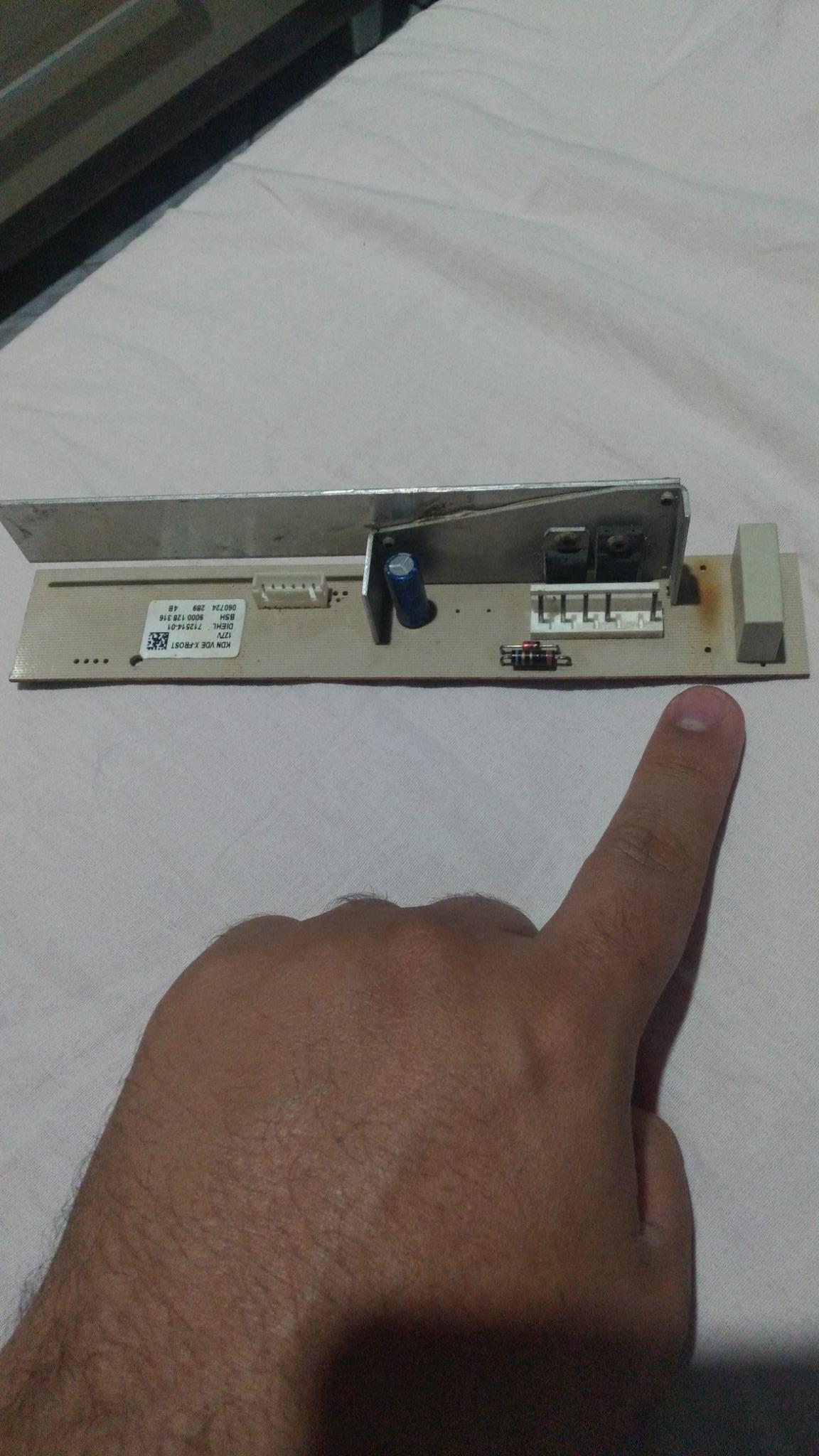

Olá amigos, há tempos tenho uma geladeira bosch KDN 47 e estou precisando consertar a placa do painel dela. Parece ser um resistor mas me disseram que era uma bobina, o componente queimou e eu preciso saber o nome dele para efetuar a reposição. Depois vou tentar identificar o que causou o curto.



[Bluestar Ferreira]

@Pedro Gabriel Ferreira Meu amigo Pedro(Raul Seixas !?).

Pedro , esse resistor de que precisa é: 7.2 mega±20%(E6) , opção 6.8mega

[Bluestar Ferreira]

@Pedro Gabriel Ferreira

1 hora atrás, Bluestar Ferreira disse:

@Pedro Gabriel Ferreira Meu amigo Pedro(Raul Seixas !?).

Pedro , esse resistor de que precisa é: 4.7K±5%...

Listras 4:  amarelo,violeta,vermelha e ouro



[Renato.88]

Em 10/12/2022 às 20:53, Pedro Gabriel Ferreira disse:

me disseram que era uma bobina

Sim, é uma bobina mesmo. Eu acabei de ver numa sucata que tenho aqui.

https://imgur.com/a/1MswA58



Nela está marcado "472J" creio que seja de 4,7mH com 5% de tolerância.



Não é um componente crítico, está ali pra evitar interferências.

Se não encontrar e colocar um resistor de 10R no lugar vai funcionar a mesma coisa, desde que os outros componentes estejam bons.

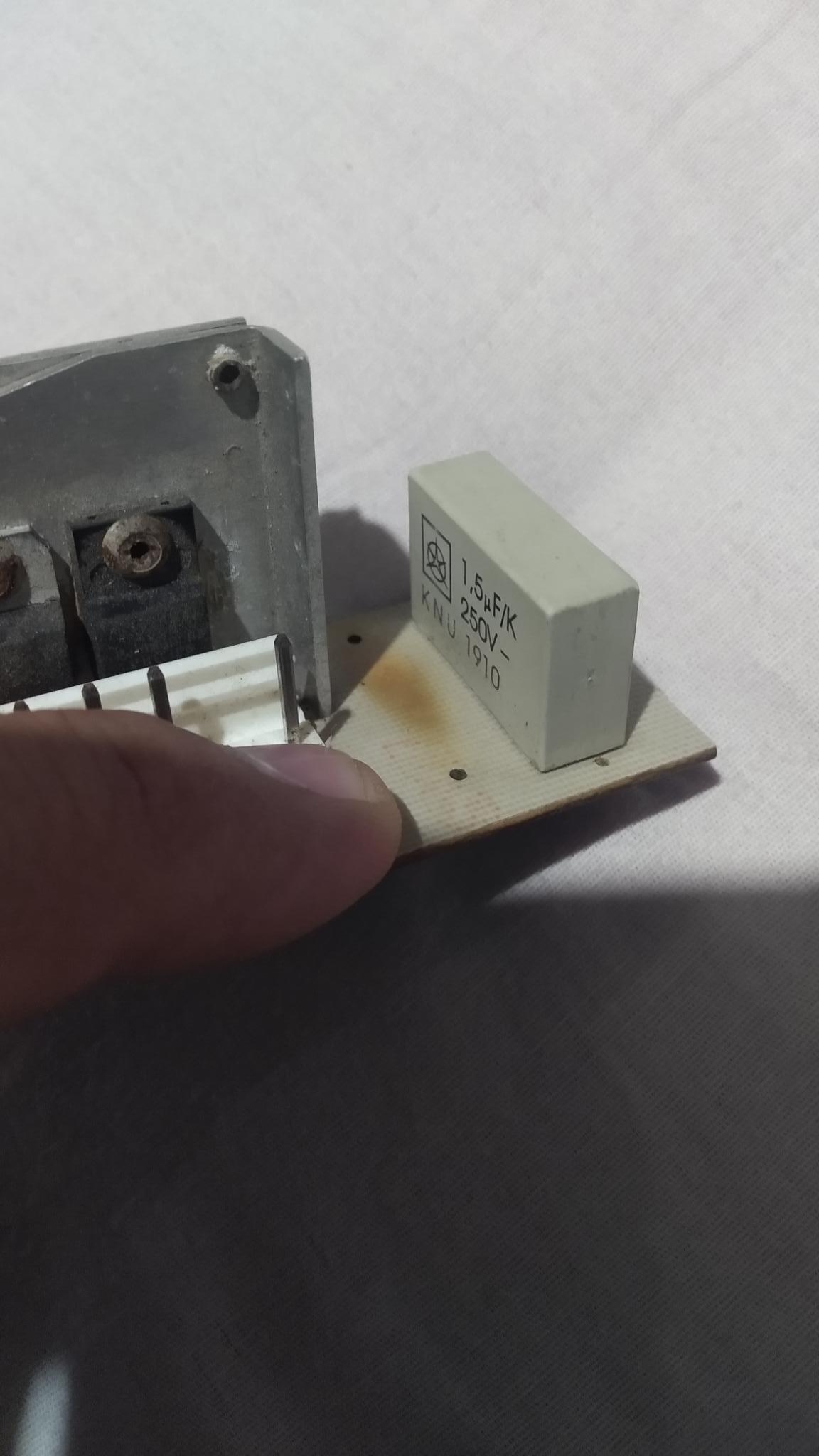

Importante ver aquele capacitor ali ao lado, ele está em série com ela.

[.if]

Teste...

firefox:

• visualize a foto no imgur
• clique direito nela
• copiar link da imagem
• cole no post
• efêmero acho... a imagem pode sumir depois de algum tempo.

Observei que esta bobina (indutor) aquece. Não sei se um 10R vai aquecer mais ou menos. Só sei que deve reduzir a eficiência do quesito filtro. Só sei que nada sei.

[Bluestar Ferreira]

Em 19/09/2023 às 14:16, Bluestar Ferreira disse:

@Pedro Gabriel Ferreira Meu amigo Pedro(Raul Seixas !?).

Pedro , esse resistor de que precisa é: 7.2 mega±20%(E6) , opção 6.8mega.

 Ops ! desculpe esse meu erro, não é 7.2 ,mas sim, 4.7  5%



[aphawk]

Em 22/09/2023 às 07:21, .if disse:

Observei que esta bobina (indutor) aquece. Não sei se um 10R vai aquecer mais ou menos. Só sei que deve reduzir a eficiência do quesito filtro. Só sei que nada sei.



Pela marca que ficou no PCB de aquecimento, e sabendo que esse indutor de 4,7 mH deve ser meio parrudinho, eu não colocaria alí nenhum resistor não....

Talvez tenha mais algum componente em curto que esteja fazendo circular muita corrente nesse indutor, melhor verificar isso antes de trocar ele.

Esse valor de 4,7 mH você encontra em algumas lojas da Santa Ifigênia, feitos com fio de cobre e núcleo magnético, de boa potencia.



Paulo

[Renato.88]

Em 22/09/2023 às 07:21, .if disse:

firefox

Se eu postar a imagem pelo PC vai normal.

Fiz a postagem pelo celular, até sei como fazer a imagem aparecer por ele, dá um pouco + de trabalho.

3 horas atrás, aphawk disse:

T6alvez tenha mais algum componente em curto que esteja fazendo circular muita corrente nesse indutor, melhor verificar isso antes de trocar ele.

Com certeza.

É apenas uma fonte sem transformador, o indutor está em série com o capacitor ali do lado.

De carga, temos um micro controlador, aqueles triacs ali e um terceiro de potência menor embaixo da placa,
