Arduino Contador de 0 a 9

[Amanda Camapanelli]

Alguém tem um modelo de um Contador de 0 a 9 feito com 13 LEDS NO ARDUINO UNO?

O modelo com display 7 segmentos já tenho. Vi uma montagem com 13 leds na placa,

há algum tempo atrás , mas, não estou encontrando. Obrigada

[devair1010]

@Amanda Camapanelli     para usar LEDs comuns  para formar os dígitos de zero até nove , no Arduíno você pode usar a função

  pinMode( 2 ,  OUTPUT ); // coloca o pinos em modo saIda

assim poderá colocar esses treze LEDs  em um formato de um display de 7 segmentos ,

e no código use aquela função para colocar todos os 13 primeiros pinos como saídas  , e depois colocar para acender os LEDs que formam determinado dígito ,  use as saídas ligando-as em cada led no positivo dele enquanto ligue todos os catodos dos LEDs juntos e no GND do Arduíno através de um resistor de 1k ,

como explicado nesse link

https://www.bing.com/videos/search?q=posso+ligar+led+no+pino+0+do+arduino&docid=603551924269352068&mid=67CC4891F75AFB0A2D6567CC4891F75AFB0A2D65&view=detail&FORM=VIRE

[Amanda Camapanelli]

@devair1010 Obrigadíssima pelo retorno, olha o problema é que não sei onde estou errando  no código, fiz até um código testando cada led , e todas funcionando, mas, na hora de rodar o contador , o código não dá erro, porém só acende as 4 primeiras leds, quebrando a cabeça desde sexta-feira.......sou iniciante em arduinos e nas pesquisas aparecem apenas com display 7 segmentos, assim com leds não encontro nada.

[.if]

Que tal algo como...

Ligue cada anodo [com resistor] numa saída. [ok já fez]

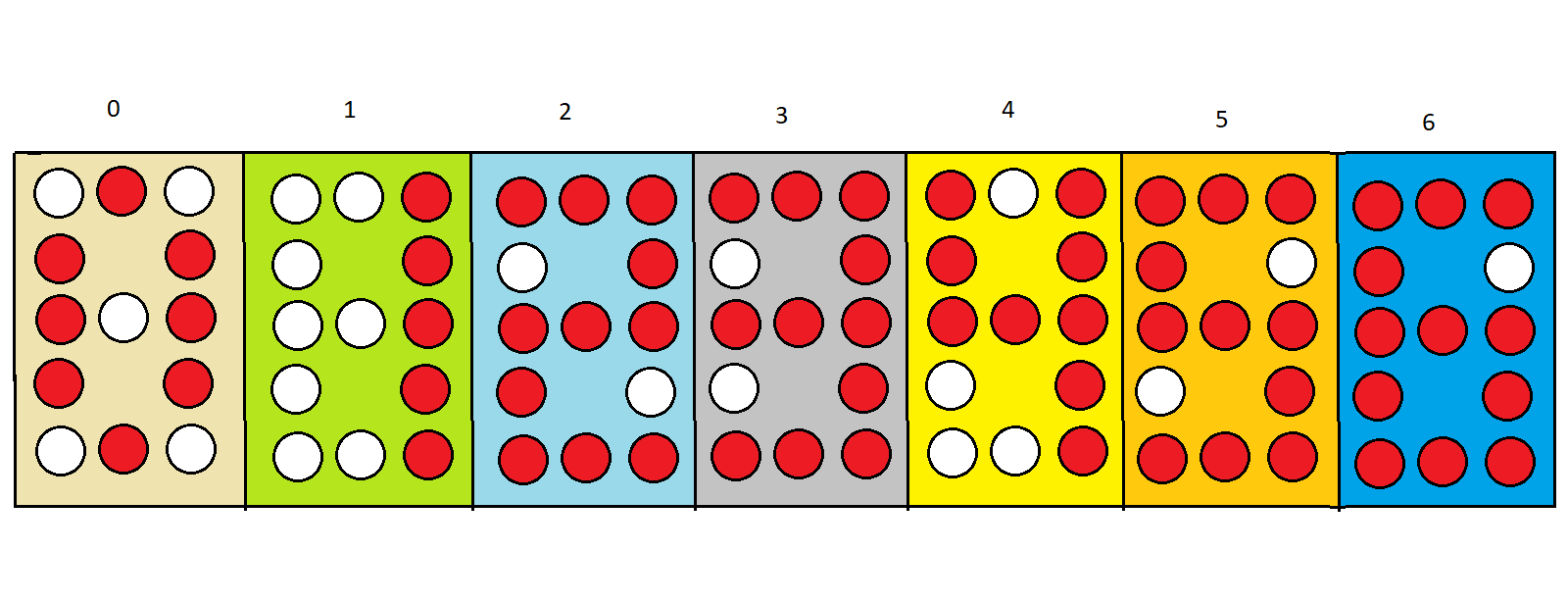

Crie uma tabela com os "desenhos" dos números


const int tabela[10]={
	0b0101110111010, //"0"
	001010010101001, //"1"
	//..etc
}

e posicione bit a bit nas saídas

for (i=0;i<13;i++) digitalwrite(ledpins[i],(tabela[0]&1)>>i); //mostra "0"

off.. sinistro.. tal como no real sou meio invisível no mundo virtual também... sem reações.. sem respostas e etc... apesar dos calos, me deu vontade desabafar

@devair1010





@Amanda Camapanelli   O chatgpt me falou a mesma coisa   quem chora mama kk

[Amanda Camapanelli]

@.if @.if Obrigada pela ajuda, consegui resolver. Em tempo , tenta revir suas expectativas, porque carência virtual é estranho.
