Quais componentes usar em projeto de Amplificador de 50 watts ?

[Danielhbr34]

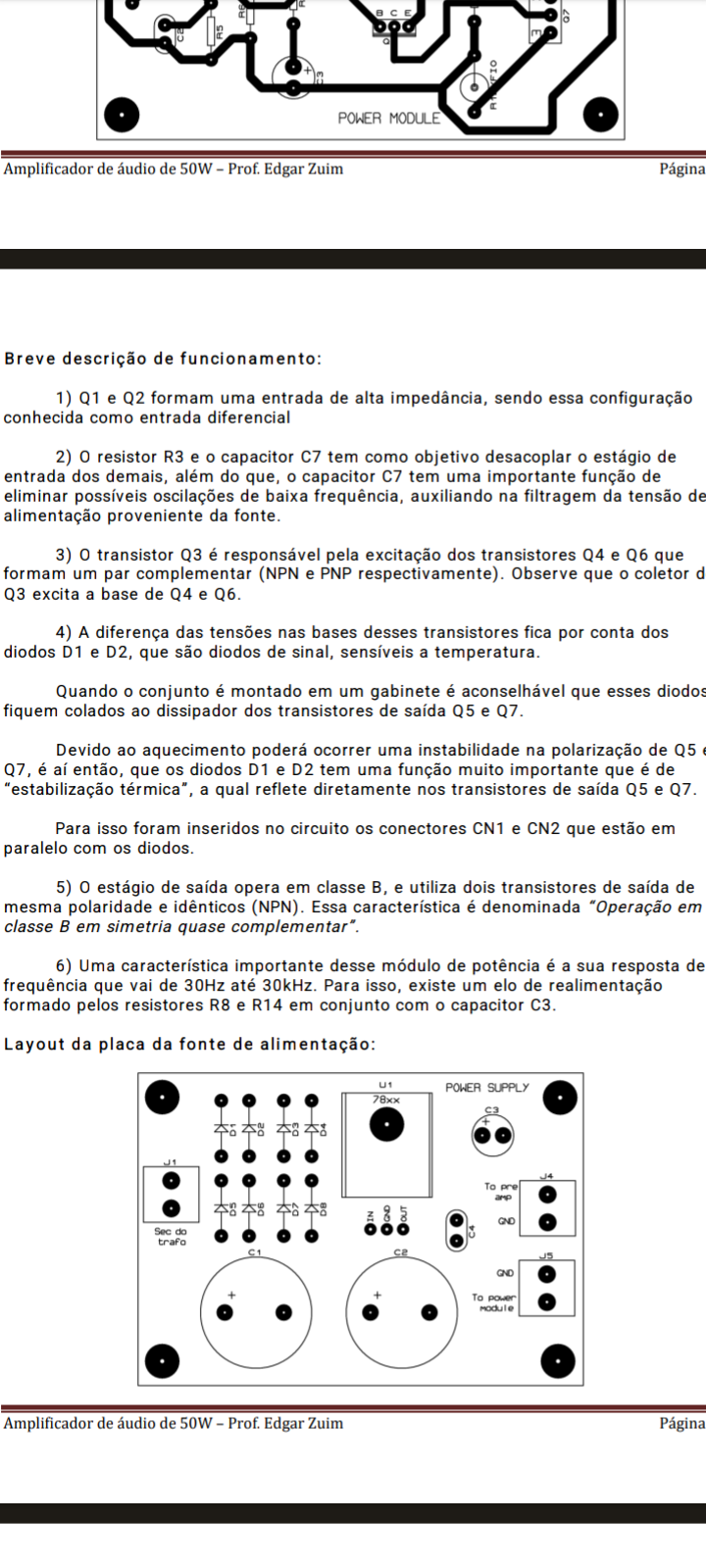

Boa noite colegas, estou fazendo um amplicador do professor Edgar Zuim, porém estou com uma dúvida muito grande. Gostaria de saber quais são os componentes Cn1 e Cn2 do projeto, pois no arquivo n é mencionado.

[.if]

Barra de pinos 1x40 180° (clique)

de nada

Obs: o texto é falho ou confunde ao explicar sua função. Você sabe qual é ela? Alerta de spoiler.. nenhuma

(eletronicamente falando)

[Danielhbr34]

@.if Uau, tenho um desse para arduíno, posso simplesmente quebrar ele para ter dois pinos ?

[.if]

Pode sim amigo. Mas de novo, nem precisa deles ok? Se for encostar os diodos no dissipador, basta soldar fios. O que não impede de você soldar os fios nos conectores. Coloque um termorretrátil pra a montagem  ficar mais simpática. Atenção à polaridade dos diodos....

[Renato.88]

Não precisa disso.

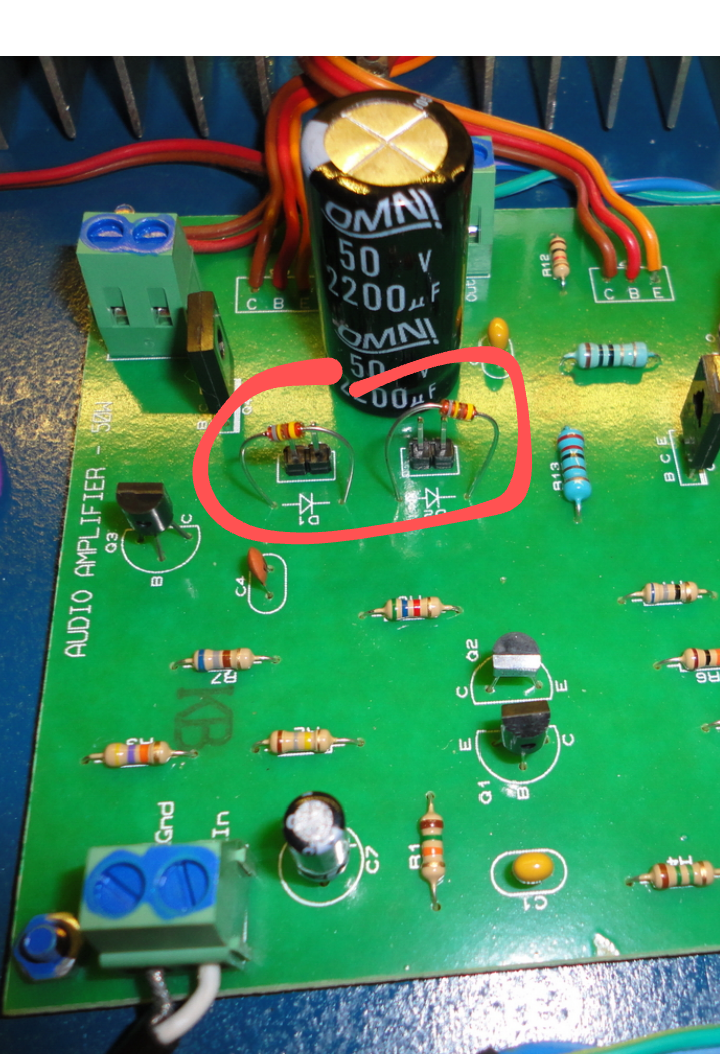

Os diodos devem estar encostados no dissipador e não ali na placa.

A ligação é feita com fios soldados pra evitar mau contato.

[Danielhbr34]

@Renato.88 n entendi mt bem, os pinos n seria uma melhor opção do q os fios ? De acordo com o layout da placa.

Sou iniciante na área de eletrônica.

[Renato.88]

20 horas atrás, Danielhbr34 disse:

n entendi mt bem

Eu também não.

O certo é que os diodos devem ficar próximos aos transistores 2N3055.

A ideia é que eles devem servir de sensores de temperatura para controlar o circuito não deixando a saída aquecer muito.



No layout original desse amplificador, os diodos estavam em posição bem próxima ao dissipador.

[Danielhbr34]

@Renato.88 putz, agr estou com medo de ser ruim, se n vou ficar retido

[Renato.88]

2 horas atrás, Danielhbr34 disse:

@Renato.88 putz, agr estou com medo de ser ruim, se n vou ficar retido

Não entendi o que pode ser ruim.

Esse amplificador é excelente se montar direitinho.

Siga o meu conselho ali em cima:

Em 11/07/2023 às 14:18, Renato.88 disse:

Os diodos devem estar encostados no dissipador e não ali na placa.

A ligação é feita com fios soldados pra evitar mau contato.

Você dê um jeito de colar os diodos no dissipador, aí só puxar dois fios e ligar na placa, afinal os diodos estão em série.
