Ligação da placa da balança

[joaovictorma1234]

Recentemente a placa da minha balança queimou, encontrei outra placa logica mas não sei quais as pinagens a ser feita.

Agradeço

[.if]

Mostre ambas. Têm que ter circuitos idênticos principalmente o ci maior.

[joaovictorma1234]

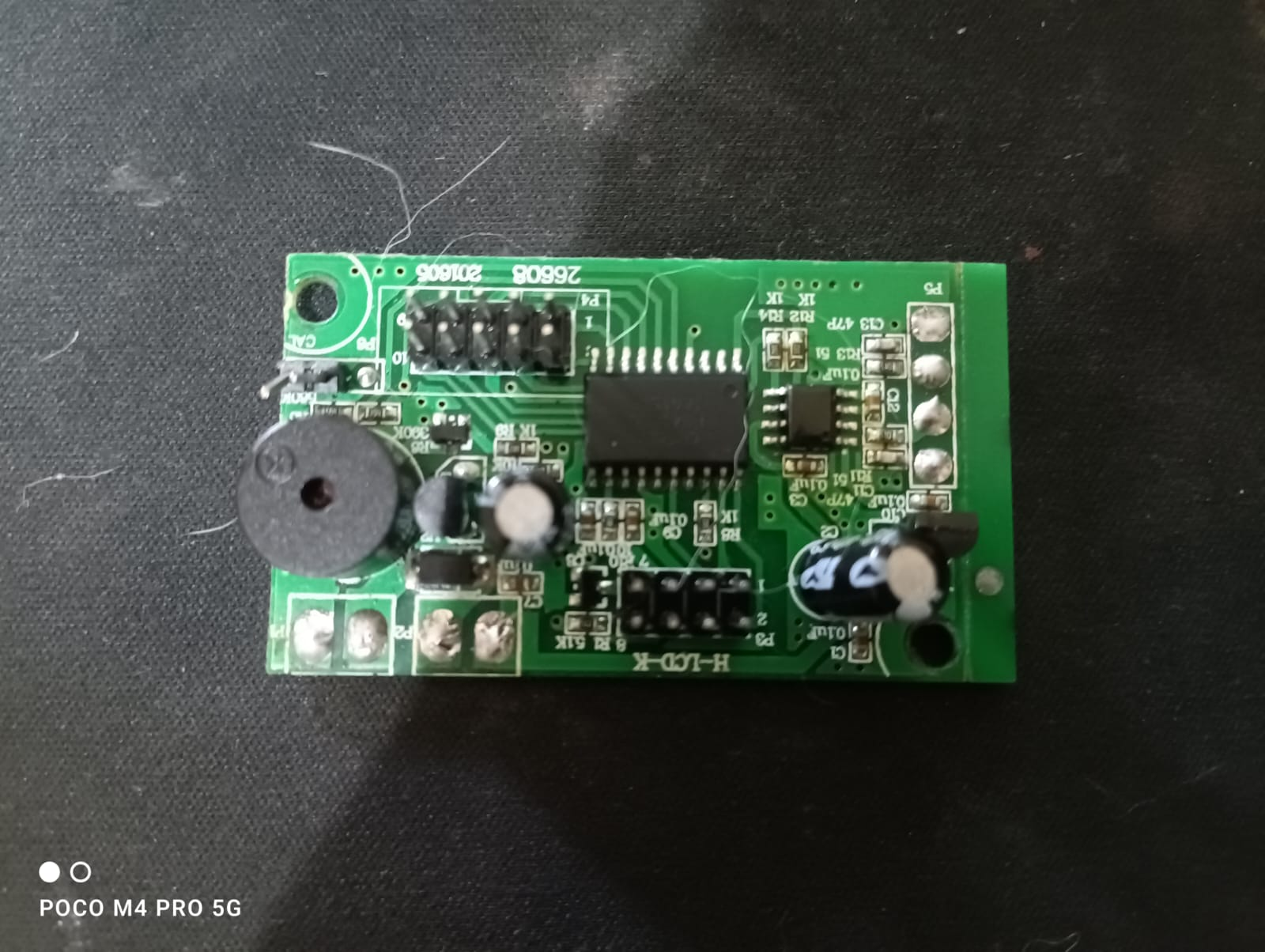

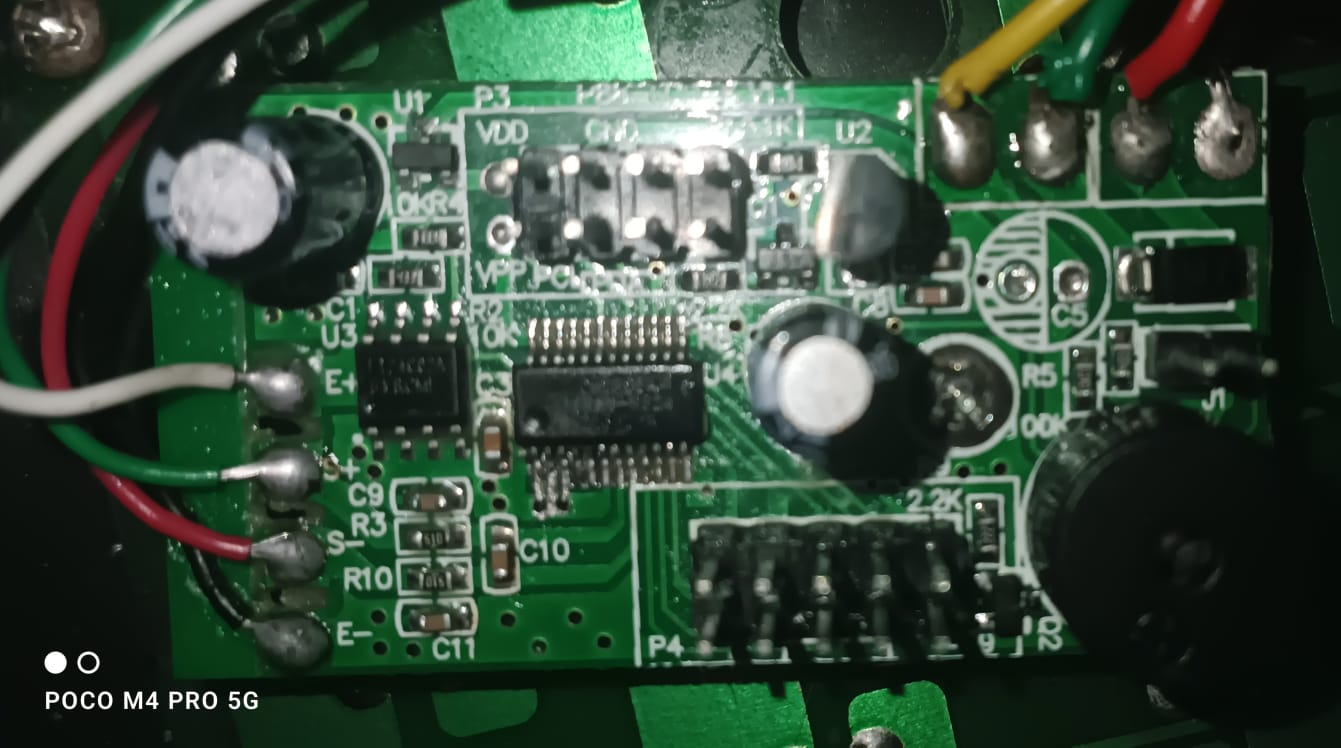

@.if Aqui esta a foto das duas, a com cabos é a que estava na balança, tentei fazer a mesma ligação na outra placa ( sem cabos) e não obtive sucesso, ela nem ligou

[.if]

12 horas atrás, joaovictorma1234 disse:

fazer a mesma ligação na outra placa

Esse é o ponto chave. Confira e re-confira ponto a ponto... literalmente: meça com multímetro na escala beep P2,P3,P4,P5 a quais pontos do circuito/pinos do ci eles vão. Confira se idênticos - ajuste se necessário. Percebo identificação 1-2 numa foto e na outra não.  Uma inversão ou ligação errada - principalmente vcc e gnd - que você tenha feito e ligado pode ter pifado algo.

Por fim, o defeito pode não ser nesta placa e sim no display p.ex.

[caolne]

são placas diferentes, o CI grande da placa antiga tem 24 terminais, a nova tem 20.

[alexandre.mbm]

O vendedor da placa deve lhe fornecer documentação ou informação (identificação) mínima. Ou é sucata?
