Sobre o tópico do Amplificador de 100 watts do Blog nova eletrônica!!!

Itaquaquecetuba itamar · 7 de dezembro de 2023

Me parece um bom circuito artesanal ...não se pode exigir muito de pequenos projetos.

Autoria:

O blog:

https://blog.novaeletronica.com.br/circuito-de-amplificador-audio-de-100-watts-rms/

Tô querendo curtir um natal com música me deparei aqui.

Tópico anterior :

e me referindo a este :

Já peguei um desse pra consertar. Funciona

É totalmente NPN as saídas além de curiosamente funcionar com fonte simetrica...não entendi a briga...kkkk....isso vai tirar o pão de alguém????

Vejo que alguns projetos artesanais geram pequenas e grandes discursos...e normal.

Bom decidi reviver o tópico ...tava fechado ....achei esse tópico procurando por pequenos projetos montáveis me deparei aqui.

Em fim sou de paz também ....bom

Seguinte percebi que o projeto tem um arranjo pra funcionar em NPN suas ambas saídas de som os transistores.

É uma modificao onde as saídas trabalham em série ao invés de um dos emissores do transistor de saída receber o 0,33R ...é tipo uns do lado da montagem entre driver ou multiplicador de tensão funciona estilo (zsclai) e em série com o outro transistor de saída ....onde normalmente o emissor do drive ( o multiplicador) vai à base do transistor de saída ele e ligado junto ao coletor e em estilo (zsclai) do te de saída ( um dos lados sendo (zsclai) o outro a outra saída e eligada o seu driver na base normalmente e recebe tensão positiva em seu coletor e o outro (ozsclai) é polarizado pela fonte via emissor ....era um arranjo na época onde estávamos tempos bicudos e era caro e difícil obter um transistor PNP e tipo transistor em série pelo menos para hobistas ,eram, . Pode montar o circuito está correto.

Fiz muito isso em momentos de aperreio substituir uma saída de som (transistor ) PNP por um NPN formando um (zsclai) pode se modificar amplificador para tal uso de NPN nas saídas. E até esses 2sc5200 são baratos além que na falta de um PNP na casa de eletrônica ( de venda de componente) fica mais viável obter componente além do custo-benefício o 2sc 5200 e barato e se acha em padaria.

Esse azul.

É quando a modificao de BD para tip 41 e tip 42 também está correto ....a base do tio e de um lado a do BD e de ouro por isso que se tem que inverter a face do transistor em relação ao BD um funciona no lugar outro é só girar o lado da face para traz .

Aphalk ...if...e demais não importa analisar de espectro nem curvatura o que o povão quer e que o equipamento emita áudio complicando menos o dinheiro entra no bolso .

aphawk · 7 de dezembro de 2023

@Itaquaquecetuba itamar ,

De tempos em tempos aparece um novo usuário, ressuscitando o mesmo tópico antigo ...... e curiosamente já leu tudo sobre os tópicos anteriores e já direciona a conversa comigo kkkkk

Bom já ví que é outro circuito doido, que vai complicar muito a montagem para quem não está acostumado, esse troço de usar transistor BC no lugar do BD para mim já mostra que o resultado não vai ser grande coisa... o projetista não fez esse erro, mas os montadores e inventores alteram tudo e acham que fizeram grande coisa.....

Quanto a este comentário :

8 horas atrás, Itaquaquecetuba itamar disse:

É quando a modificao de BD para tip 41 e tip 42 também está correto ....a base do tio e de um lado a do BD e de ouro por isso que se tem que inverter a face do transistor em relação ao BD um funciona no lugar outro é só girar o lado da face para traz .

Como se os transistores fossem iguais ....

E finalmente :

8 horas atrás, Itaquaquecetuba itamar disse:

Aphalk ...if...e demais não importa analisar de espectro nem curvatura o que o povão quer e que o equipamento emita áudio complicando menos o dinheiro entra no bolso .

Montar esse projeto sai muito mais caro do que comprar qualquer módulo Classe D pronto e uma fonte chaveada para ele !

Só o custo de montar uma fonte comum usando transformador ponte de diodos e capacitores eletrolíticos de alto valor e tensão sai mais caro do que montar todo o amplificador :

Um módulo de 120 + 120 W Rms deste aqui :

https://produto.mercadolivre.com.br/MLB-1882831265-placa-amplificadora-tpa3116d2-120w-120w-rms-2-canais-_JM#position=22&search_layout=grid&type=item&tracking_id=dbaeb4c1-0a13-41a1-a65f-68a302681de4

Uma fonte prontinha desta aqui :

https://produto.mercadolivre.com.br/MLB-1243853257-fonte-chaveada-24v-15a-360w-s-360-24-cftv-bivolt-_JM#is_advertising=true&position=1&search_layout=grid&type=pad&tracking_id=755ce383-f121-4808-b020-b3ccb8f5c891&is_advertising=true&ad_domain=VQCATCORE_LST&ad_position=1&ad_click_id=ODQ4YmFlMjctODNjYy00ODk5LTg1NGEtODRhNDFjZTkyYjhh

Tá vendo só ? Com cerca de R$ 200,00 você tem um baita dum amplificador de ultima geração, tudo top em característica, imune a erros de montagem !

Paulo

.if · 7 de dezembro de 2023

Paulão você é mesmo o cara.. e o cara... é o mesmo.. kk..

Mas do ponto de vista da diversão, há a adrenalina da montagem e aprendizagem... que confortavelmente não nos pertence mais, né? kk.. Mas não cuspa no prato que comeu

Me fez lembrar.. tive em mãos um amplificador à válvula junto com a informação que ele fora montado integralmente artesanal por 1 pessoa só... sério. Muito bem feito.. me lembro que tinha acabamento estofado amarelo. Não cheguei a ligar

Itaquaquecetuba itamar · 7 de dezembro de 2023

Todas excelente de média potência:

Paulo.

@aphawk

É que algumas pessoas das antigas como eu prefere criar seu próprio circuito artesanal ....as vezes de sucata mesmo pra passar o tempo ou para aguçar a experiência e criatividade....a fim de de estudo ....só se aprende eletrônica praticando ....tem coisa melhor agente sabe mas tem muita gente humilde que fábrica seus amplificadores a partir de sucatas ...eu já ouvi o som deste acima supra citado e funciona bem até médio volume de som .

Pra quem quer som ,não trio elétrico,

só ressaltando!!!!

Eu fiquei surpreso com este aqui:

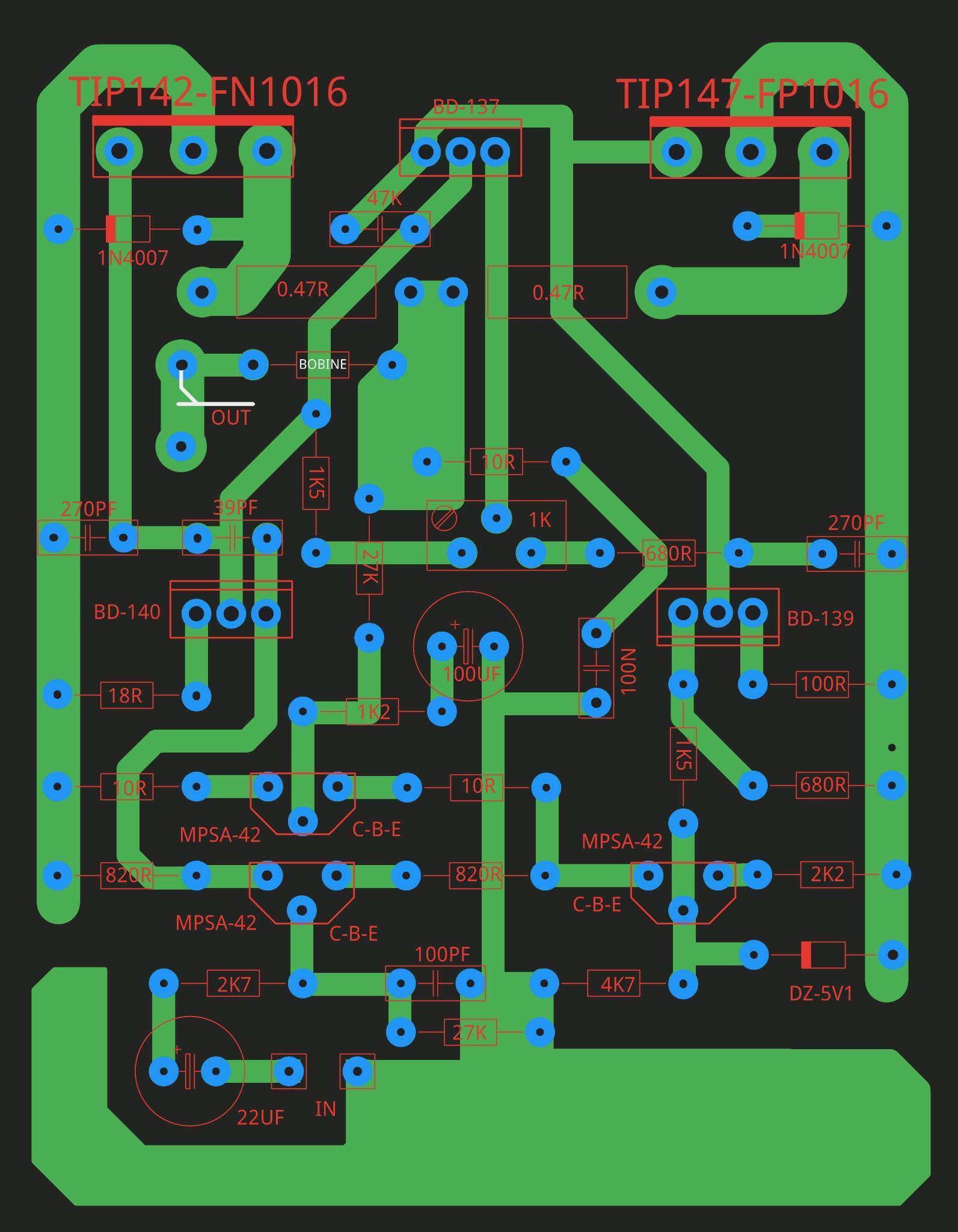

estas 3 versões que encontrei aqui no fórum a melhor placa circuito foi esta reduzida que usa o 2sc5200 e 2sa1943.

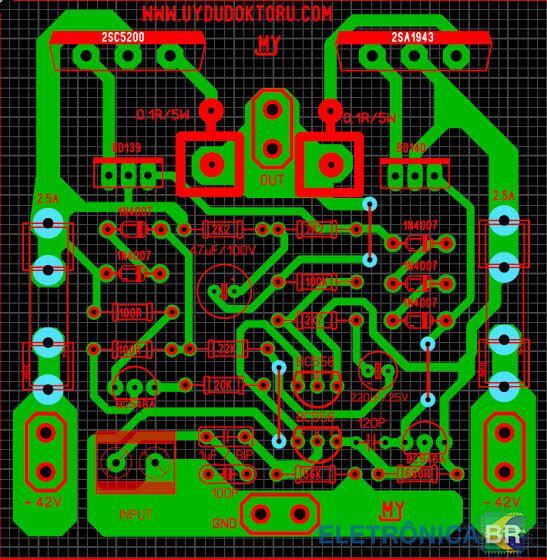

Está foi a que me surpreendeu em áudio

40+40 2 Amperes simétrico:

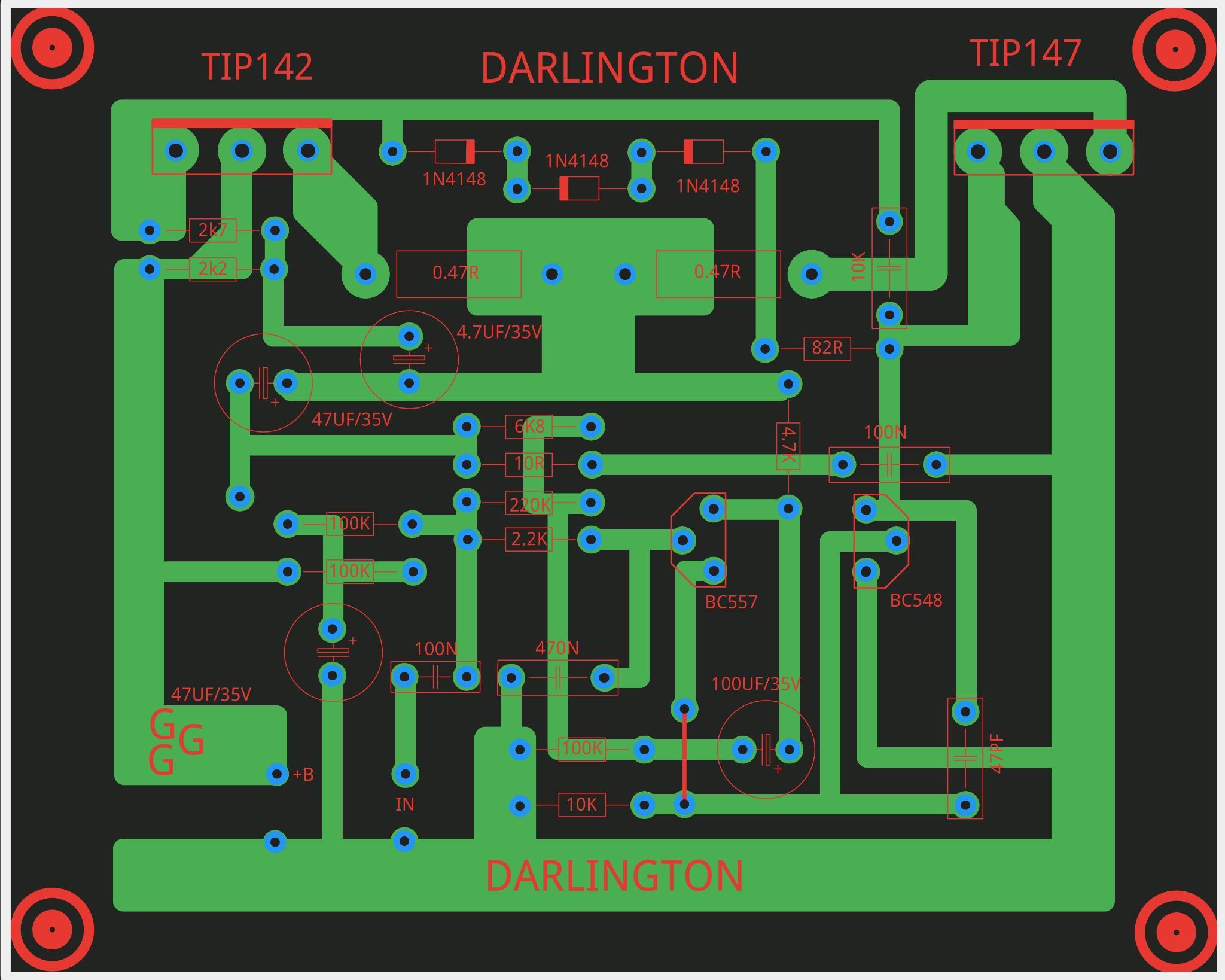

Está Darlington também e boa :

@aphawk usuário??!!! Eu prefiro internauta.. rssss @aphawk

É que algumas pessoas das antigas como eu prefere criar seu próprio circuito artesanal ....as vezes de sucata mesmo pra passar o tempo ou para aguçar a experiência e criatividade....a fim de de estudo ....só se aprende eletrônica praticando ....tem coisa melhor agente sabe mas tem muita gente humilde que fábrica seus amplificadores a partir de sucatas ...eu já ouvi o som deste acima supra citado e funciona bem até médio volume de som .

Pra quem quer som ,não trio elétrico,

só ressaltando!!!!

Eu fiquei surpreso com este aqui:

estas 3 versões que encontrei aqui no fórum a melhor placa circuito foi esta reduzida que usa o 2sc5200 e 2sa1943.

Está foi a que me surpreendeu em áudio

40+40 2 Amperes simétrico:

Está Darlington também e boa :

Itaquaquecetuba itamar · 7 de dezembro de 2023

1 hora atrás, Itaquaquecetuba itamar disse:

Todas excelente de média potência:

Paulo.

@aphawk

É que algumas pessoas das antigas como eu prefere criar seu próprio circuito artesanal ....as vezes de sucata mesmo pra passar o tempo ou para aguçar a experiência e criatividade....a fim de de estudo ....só se aprende eletrônica praticando ....tem coisa melhor agente sabe mas tem muita gente humilde que fábrica seus amplificadores a partir de sucatas ...eu já ouvi o som deste acima supra citado e funciona bem até médio volume de som .

Pra quem quer som ,não trio elétrico,

só ressaltando!!!!

Eu fiquei surpreso com este aqui:

estas 3 versões que encontrei aqui no fórum a melhor placa circuito foi esta reduzida que usa o 2sc5200 e 2sa1943.

Está foi a que me surpreendeu em áudio

40+40 2 Amperes simétrico:

Está Darlington também e boa :

@aphawk usuário??!!! Eu prefiro internauta.. rssss @aphawk

É que algumas pessoas das antigas como eu prefere criar seu próprio circuito artesanal ....as vezes de sucata mesmo pra passar o tempo ou para aguçar a experiência e criatividade....a fim de de estudo ....só se aprende eletrônica praticando ....tem coisa melhor agente sabe mas tem muita gente humilde que fábrica seus amplificadores a partir de sucatas ...eu já ouvi o som deste acima supra citado e funciona bem até médio volume de som .

Pra quem quer som ,não trio elétrico,

só ressaltando!!!!

Eu fiquei surpreso com este aqui:

estas 3 versões que encontrei aqui no fórum a melhor placa circuito foi esta reduzida que usa o 2sc5200 e 2sa1943.

Está foi a que me surpreendeu em áudio

40+40 2 Amperes simétrico:

Está Darlington também e boa :

Já pensei em por BJT Nisso aí e uns 60+60 3 Amperes pra mais corrente e tensão substituir os TIP'41C e TIP42C por mje15032 e mje 15033 suportam 8 ampere de corrente. Esse que usa as saídas (2sc5200 e 2sa1943) são parrudas essas saídas dão pau até nos Darlington fp1016 e fn1016 da pau até nos tip's 142 e

tip 147. Os originais japoneses tem uma pureza de silício de até 98% são muito bons os Toshiba da linha (2sc e 2sa).

aphawk · 8 de dezembro de 2023

@Itaquaquecetuba itamar ,

Bom, eu também sou das antigas, tenho 63 anos, até trabalhei na QUASAR nos últimos anos dela.

Claro que existe a alegria de fazer uma montagem e ver sair algum som, que a gente sempre acha ótimo na hora kkkkkk.

Mas hoje em dia, arrumar um transformador que forneça a potencia para que um amplificador tradicional ....funcione bem, é muito caro.

Você fala de usar sucatas, mas quem está começando não tem sucatas !

Técnicos tem sucatas, e podem brincar de fazer seus Frankenstein, e fazer experimentos sem gastar muito.

Iniciantes fazem erros, e nesse tipo de amplificador, um erro significa queimar a etapa de saída.

Se quiser que eles montem algo que funcione, poste uma montagem real, com componentes reais usados nas PCBs, e com PCBS corretas, sem ter de inventar usar um transistor fisicamente diferente do que está na PCB.

Explique como ajustar a corrente quiescente também !

Paulo

Em 06/12/2023 às 23:29, Itaquaquecetuba itamar disse:

https://blog.novaeletronica.com.br/circuito-de-amplificador-audio-de-100-watts-rms/

Se olhar essa postagem com olhar analítico, ver algo interessante :

Sugerem um transformador de 30+30V por 3,5 A para um amplificador de 130 W .......

Rendimento desse tipo de amplificador beira os 50% , então para ter 130W de saída, ele deve consumir uns 270 watts, certo?

Se o travo só consegue fornecer 210W ( isso se for muito bem feito ) , algo não bate ...

Paulo

Jubileu killer · 9 de dezembro de 2023

@aphawk ola aphawk é que o bc548 ele Tem impedância de funcionamento melhor (menor) e feito pra áudio... o BD não é um transistor de qualidade apesar do seu baixo custo.

O transistor BD geralmente são refugo industrial é um silício de má qualidade que não passou em especificações seria o silício vrefugo do que seria um tip's por exemplo ....onde vamos achar transistor BD de alta qualidade nos dias de hoje???? Né???? Os BC's saem mais barato cerca de 1.50 os BD's á 2.50 e os tip's a 4.00 mangos pois os tip's são de alta qualidade de silício . É por isso que não se usa BD os BD abrem o bico se por lugar de transistor de alta eficiência como os tips'41c e tip's 42c . Agente nota loga a diferença no áudio o BD na parte de multiplicador de tensão o som fica mais abafado os tip's são melhores de áudio e tem maior potência em watts suportam melhor o trabalho .

Não quero se grosso apenas modesto em minhas palavras mas: eletrônica não e para iniciantes pois até mesmo nós em quaisquer vacilo até na hora de uma aferição de tensão podemos queimar um amplificador de áudio ou qual quei outro equipamento ..

Montagem como este e para quem tem nível avançado pra quem ganha dinheiro trabalhando com montagem.

Feliz por saber que você foi da quasar e eu montei um da quasar inclusive este que tem o símbolo maçon pra você saber é o quasar (QA3300) o engenheiro da quasar está de parabéns ..isso não quebra quase nunca inclusive este que usa bc548 ...montei um artesanal pasmem excelente de áudio .

O cara fez uma modificação para tirar o circuito de proteção porém em funcionamento e excelente .

É pra quem quer escutar sem a médio volume ...não pra pancadão.

Eu na época que montei nem sabia que este era um amplificador quasar !!!!

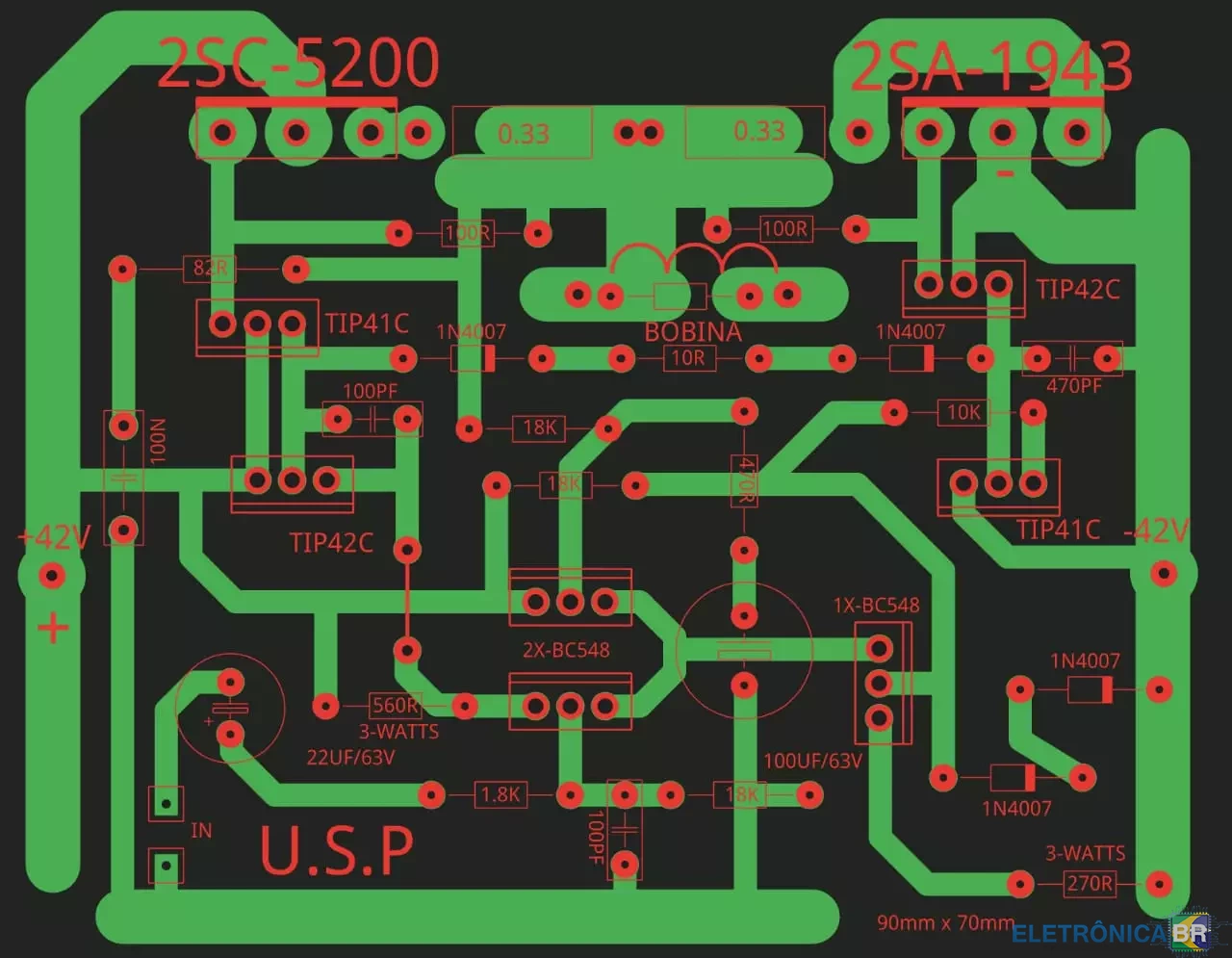

Este da imagem a baixo é o QA3300 modificado.

Ernest gaisel x23 · 1 de janeiro de 2024

Em 09/12/2023 às 15:00, Jubileu killer disse:

@aphawk ola aphawk é que o bc548 ele Tem impedância de funcionamento melhor (menor) e feito pra áudio... o BD não é um transistor de qualidade apesar do seu baixo custo.

O transistor BD geralmente são refugo industrial é um silício de má qualidade que não passou em especificações seria o silício vrefugo do que seria um tip's por exemplo ....onde vamos achar transistor BD de alta qualidade nos dias de hoje???? Né???? Os BC's saem mais barato cerca de 1.50 os BD's á 2.50 e os tip's a 4.00 mangos pois os tip's são de alta qualidade de silício . É por isso que não se usa BD os BD abrem o bico se por lugar de transistor de alta eficiência como os tips'41c e tip's 42c . Agente nota loga a diferença no áudio o BD na parte de multiplicador de tensão o som fica mais abafado os tip's são melhores de áudio e tem maior potência em watts suportam melhor o trabalho .

Não quero se grosso apenas modesto em minhas palavras mas: eletrônica não e para iniciantes pois até mesmo nós em quaisquer vacilo até na hora de uma aferição de tensão podemos queimar um amplificador de áudio ou qual quei outro equipamento ..

Montagem como este e para quem tem nível avançado pra quem ganha dinheiro trabalhando com montagem.

Feliz por saber que você foi da quasar e eu montei um da quasar inclusive este que tem o símbolo maçon pra você saber é o quasar (QA3300) o engenheiro da quasar está de parabéns ..isso não quebra quase nunca inclusive este que usa bc548 ...montei um artesanal pasmem excelente de áudio .

O cara fez uma modificação para tirar o circuito de proteção porém em funcionamento e excelente .

É pra quem quer escutar sem a médio volume ...não pra pancadão.

Eu na época que montei nem sabia que este era um amplificador quasar !!!!

Este da imagem a baixo é o QA3300 modificado.

Pra quem não sabe está também admite tip's nas saídas de som até 25volts 2Amper.

Em 09/12/2023 às 15:00, Jubileu killer disse:

Olá a todos funciona sim está quasar que foi refeita .

Ele tem um nome estranho que deram a ela "vision two" que por sinal tá com apenas uma par de transistor de saídas mas foi refeita para dois pares de saídas da linha 2sc5200 e 2sa1943.

Este vídeo aí e o teste :

[youtube]

Tá fantástico o funcionamento.

Fiz uma e é boa mesmo de funcionamento .

Da pra fazer uma plaquinha externo dos diodos (bias ) . Pra por junto ao dissipador de calor para a ( velha curvatura de corrente) ou vbe vbs como alguns mais cultos preferem dizer.

Respeito a opinião de todos como um bom hobysta.

Essa placa vai valer uma boa grana pois funciona bem da pra fazer com (dry-filme ).

Além disso pouco componente encontrado em sucatas .

Com certeza é um circuito que em relação a um classe D é mais fácil de reparar ..muitas dessas classe D (amplificador) são smd e sem esquema de reparo um circuito mais simples como este do quasar (qa3300) quasar todos nós já conhecemos de có cacentre nos facilimo de consertar sem se quer recorrer a esquema eletrônico .

Um classe D pode render em áudio porém difil de reparo principalmente chinês sem esquema e na maioria dos casos em smd.

Acho que vale sim montar essa quasar QA3300.

A placa é simples e pequena as saídas podem ser até tip41C tip42C ...sim está que usa o 2sc5200 admitem tip's nas saídas de som ...me refiro a este projeto do qa3300.

Amigos um feliz 2024 ....

Em 07/12/2023 às 08:52, aphawk disse:

@Itaquaquecetuba itamar ,

De tempos em tempos aparece um novo usuário, ressuscitando o mesmo tópico antigo ...... e curiosamente já leu tudo sobre os tópicos anteriores e já direciona a conversa comigo kkkkk

Bom já ví que é outro circuito doido, que vai complicar muito a montagem para quem não está acostumado, esse troço de usar transistor BC no lugar do BD para mim já mostra que o resultado não vai ser grande coisa... o projetista não fez esse erro, mas os montadores e inventores alteram tudo e acham que fizeram grande coisa.....

Quanto a este comentário :

Como se os transistores fossem iguais ....

E finalmente :

Montar esse projeto sai muito mais caro do que comprar qualquer módulo Classe D pronto e uma fonte chaveada para ele !

Só o custo de montar uma fonte comum usando transformador ponte de diodos e capacitores eletrolíticos de alto valor e tensão sai mais caro do que montar todo o amplificador :

Um módulo de 120 + 120 W Rms deste aqui :

https://produto.mercadolivre.com.br/MLB-1882831265-placa-amplificadora-tpa3116d2-120w-120w-rms-2-canais-_JM#position=22&search_layout=grid&type=item&tracking_id=dbaeb4c1-0a13-41a1-a65f-68a302681de4

Uma fonte prontinha desta aqui :

https://produto.mercadolivre.com.br/MLB-1243853257-fonte-chaveada-24v-15a-360w-s-360-24-cftv-bivolt-_JM#is_advertising=true&position=1&search_layout=grid&type=pad&tracking_id=755ce383-f121-4808-b020-b3ccb8f5c891&is_advertising=true&ad_domain=VQCATCORE_LST&ad_position=1&ad_click_id=ODQ4YmFlMjctODNjYy00ODk5LTg1NGEtODRhNDFjZTkyYjhh

Tá vendo só ? Com cerca de R$ 200,00 você tem um baita dum amplificador de ultima geração, tudo top em característica, imune a erros de montagem !

Paulo

Acho que até de sucata da montar ao custo de poucos reais até feita de caneta de circuito ou colagem de pedacinhos quadradinhos pequenos de fenolite recortado de alicate .

Eu já fiz uma assim comprei uma sucata em um sucatas arranquei os componentes usei como base sua fenolite e recortei quadrinhos de uma placa fenolite virgem e colei na fenolite sucata e fiz o amplificador essa do 2sc5200 e 2sa1943 o quasar não gastei nem percoletro férrico fiz montagem de superfície.

Ficou show a minha está funcionando até hoje .

Muito bom aproveitar sucatas ao todo gastei 30 reais contra 200 de uma fonte e um classe D tem vendedor que não dá frete grátis .

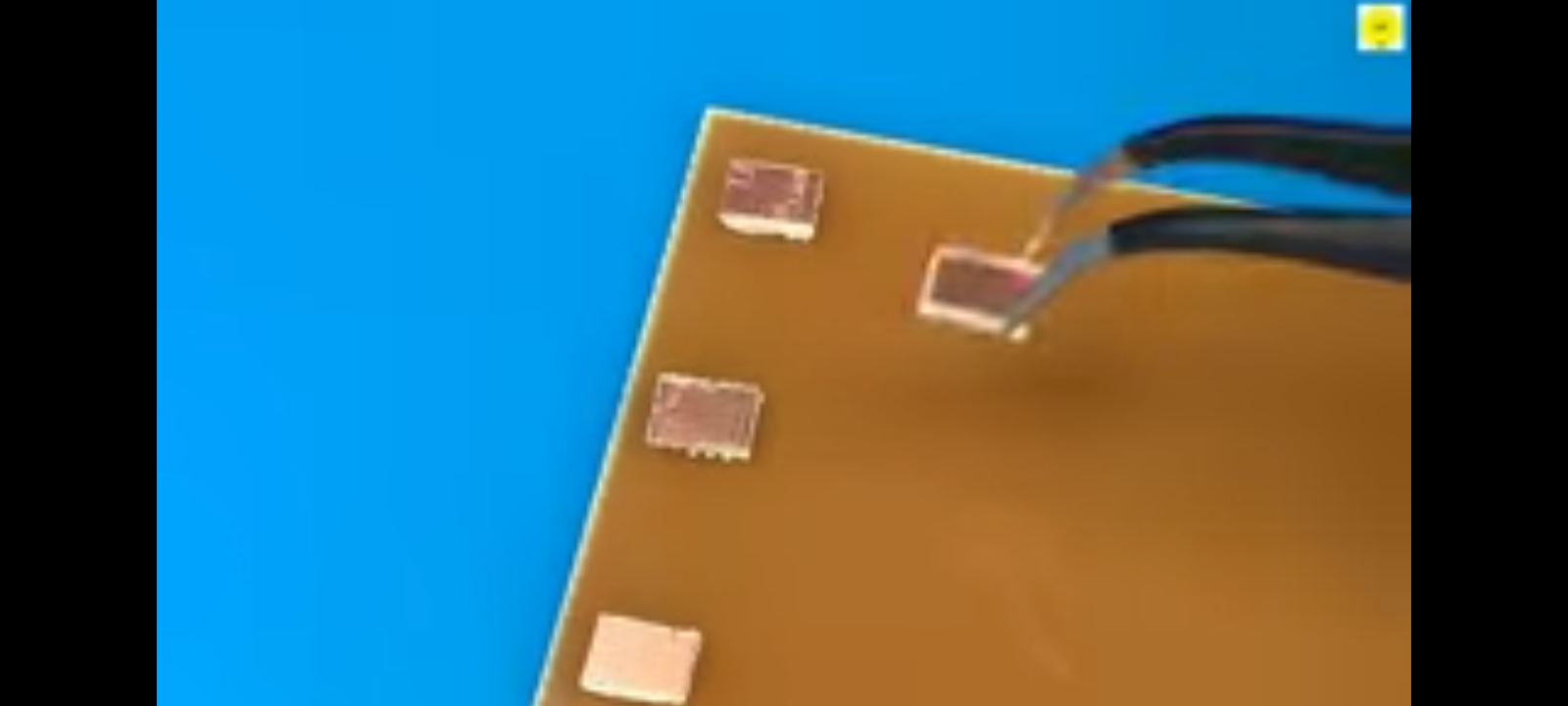

Usei como base uma fenolite de sucata comprada em um sucatas comprei tudo por 20 mangis e ainda veio mosfets e resistores que usei em meu projeto comprei uma fenolite virgem de 15 x15 e recortei pedacinhos igual a imagem abaixo não gastei nem fenolite a montagem total ficou por 60.00 reais essa do quasar qa3300. Pra quem quer curtir um áudio da usei tip's nas saídas de som os tips41 e 42c ficou bem econômico montar dessa forma consegui no ferro velho até uma ponte de diodo nesses sucatoes encontra se muita peça componentes bons a serem reciclados uma pena isso as pessoas não darem valor ao que ainda está bom e descartar no lixo para mim uma mina de ouro a ser explorado .

Colei com cola quente .

Comprei por 2 mangos a cola quente derreti com o próprio dmferro de solda .

Prático.

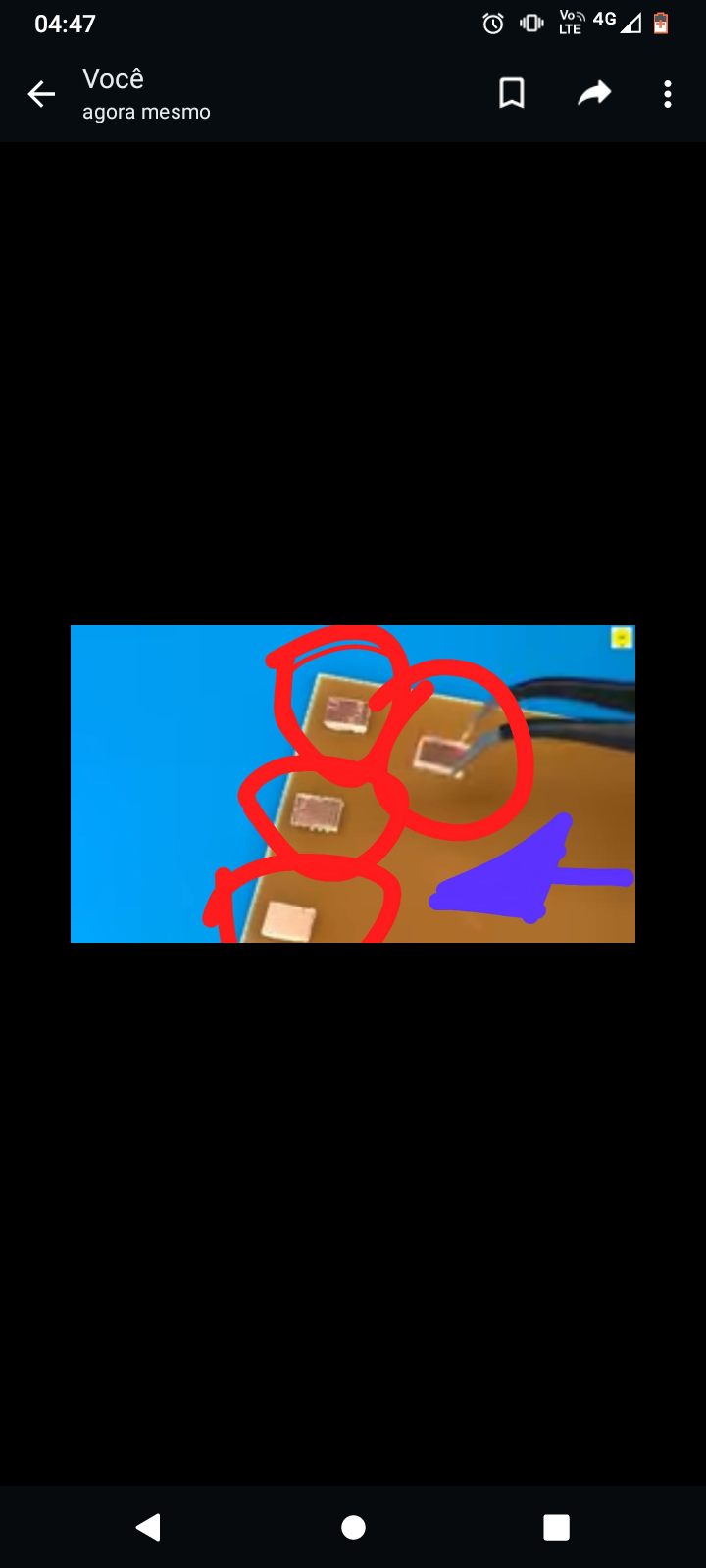

Usei uma board dessas de sucatas cola quente e uma fenolite virgem de 15x15 cortada em quadradinhos.

Os componentes da própria sucata comprei sucata em ferro velho preço: 20 mangos e usei a board velha de sucata como chapa ( como base) de coalegem dos pedacinhos quadradinhos virgem.

E realizar a montagem.
