Ligação de diodo em um interruptores

[R3I4RTHUR]

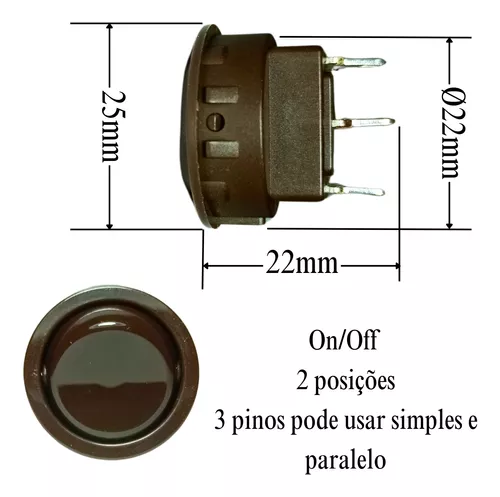

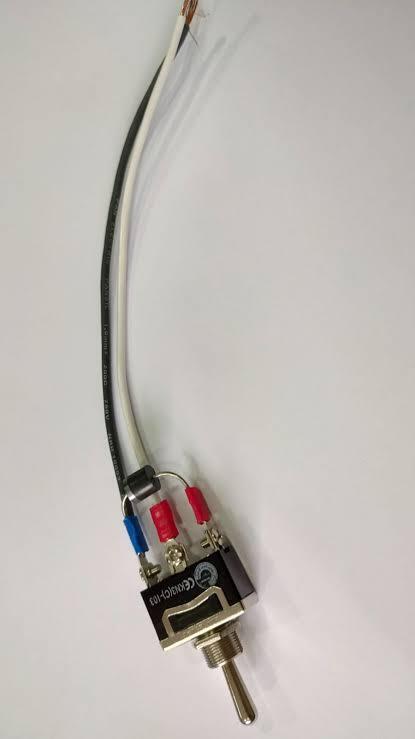

O interruptor de um soprador para banho e tosa acabou estragando e preciso trocar, ao abrir percebi que o o interruptor tem uma espécie de jump feita com um diodo, não achei para comprar pronto o meu modelo de interruptor, mas achei uma outra versão que também já vem com essa mesma ligação, aí gostaria de saber qual e o motivo desse diodo no interruptores. O meu interruptor e esse redondo simples, a outra imagem e um exemplo da ligação que foi feita nele

[.if]

2 horas atrás, R3I4RTHUR disse:

saber qual e o motivo desse diodo no interruptores

é reduzir a potência pela metade pois ele só deixa passar metade de um ciclo de onda.



Geralmente este diodo é de alta corrente algo como 10A 600V mas dependendo da potência do motor e/ou resistência, dá pra usar um menos difícil de achar.

[R3I4RTHUR]

Então ele está retificando a onda transformando ela e uma corrente parcialmente continua,  enquanto reduz a potência pela metade, é isso?

[Renato.88]

@R3I4RTHUR exatamente isso.

Se estragou só o botão, dá pra aproveitar o diodo que estava no outro.

Se estragou tudo, pode comprar outro diodo, ainda deve sair mais barato que esse conjunto completo que achou.

[.if]

4 horas atrás, R3I4RTHUR disse:

ele está retificando a onda transformando ela e uma corrente parcialmente continua

Praticamente isso sim amigo. Sendo a corrente alternada um vai e vem de elétrons, basicamente ele bloqueia o vem e só deixa o vai (ou vice versa). Pra quem gosta de comparar a elétrica com a hidráulica, o diodo se comporta como uma válvula de retenção .
