Mini system Philips FWM 396 com baixa visibilidade no display

[BuX]

Prezados,



Estou com um mini system philips FWM 396 com baixa visibilidade no display, só a noite que conseguimos ver melhor o que está no display. Se possível gostaria de uma ajuda para resolver o problema. Agradeço antecipadamente.

[BCP]

@BuX Geralmente esse falha é por má filtragem da tensão do amplificador; como.

 Verifique os capacitores que filtram as tensões de negativa e os da tensão positiva



[Visitante]

@BuX Verifique que o colega disse se tiver tudo ok é o próprio display que está fraco ai só trocando por outro e displays no dia de hoje só em sucatas.

[BuX]



@BuX Geralmente esse falha é por má filtragem da tensão do amplificador; como.

 Verifique os capacitores que filtram as tensões de negativa e os da tensão positiva



true

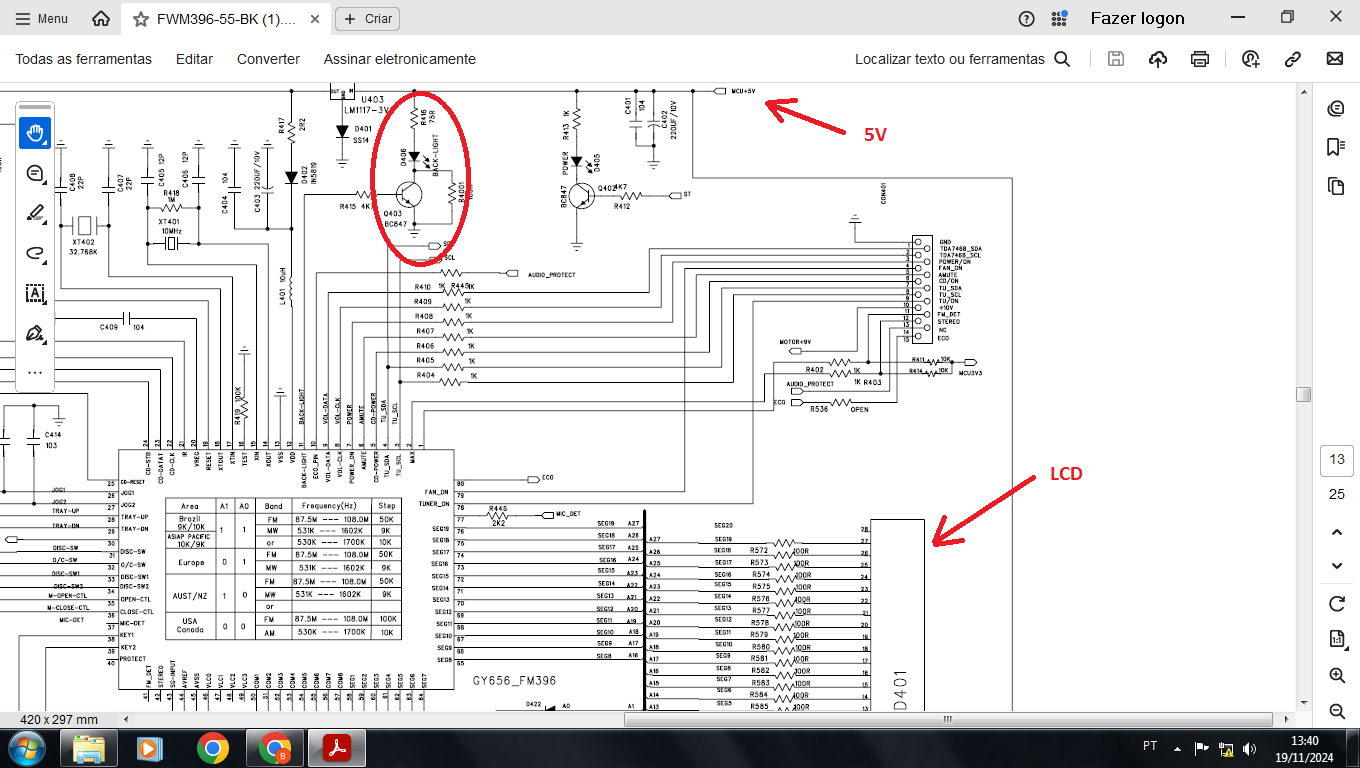

Eu consegui o esquema elétrico do aparelho no seguinte endereço aqui

Poderia me indicar quais capacitores devo verificar?

[BCP]

@BuX Olhando esse esquema vi que o display desse som não é de tubo, ele é um LCD com back-light, nesse seu caso ai você terá que verificar se o LED de Back-Light esta acendendo (provavelmente não esta aceso), verifique na placa do painel se o transistor Q403 (BC847) ( ele é SMD) esta bom e se o resistor R416 (75R) não esta aberto ou alterado, esse conjunto recebe uma alimentação de 5V, Verifique também se essa tensão esta presente no circuito...





Não sei se encontra esse LED para vender, mas se ele estiver queimado ou ruim, você pode adaptar umas fitas de LEDs bancos atras do display acionado pelo mesmo transistor, fica legal do mesmo jeito.
