Quebrei o Cristal Oscilador da placa de vídeo, dicas de como consertar?

[Miguel Pestile]

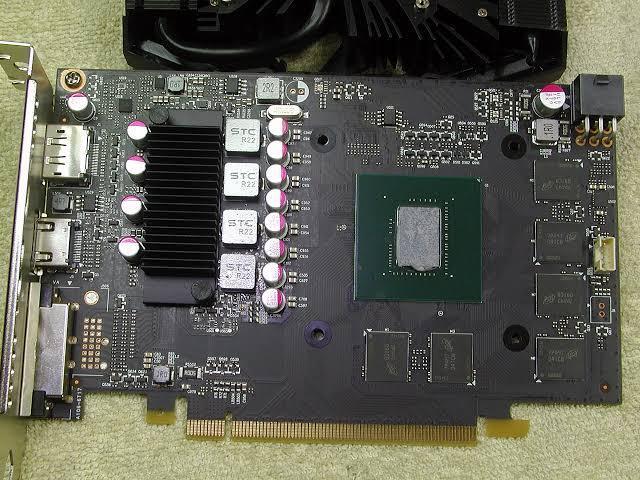

Opa Boa madrugada a todos, ultimamente fui remover o cooler da minha GTX 1060 6gb Msi igamer, e infelizmente acabei fazendo a força errada e acabei arrancando essa pecinha que está marcada na foto... Alguém consegue me ajudar me falando qual o nome dessa pecinha, se devo comprar alguma especifica para o modelo da placa de Vídeo, e se é fácil instalar a pecinha... (Obs: a pecinha foi removida e infelizmente eu perdi ela, creio que seria muito mais fácil se eu tivesse guardado e os pinos de solda aparentemente ainda estão la..)

[Edvaldo J. Frederico]

@Miguel Pestile Dia



Isso é um "cristal oscilador smd" só que você precisa saber o valor para colocar outro no lugar.

[Miguel Pestile]

@Edvaldo J. Frederico pesquisei em alguns foruns e dizem que normalmente a maioria das placas de Vídeo usam Cristal oscilador 27mhz, poderia ver se é real?



Como eu disse perdi a peça... Tem algum modo de eu descobrir qual cristal estava na placa?

[Antonio V. Garcia]

Pra descobrir o cristal que estava ai só com outra placa identica, fotos da internet ou esquema eletrico da mesma...

[Edvaldo J. Frederico]

4 minutos atrás, Miguel Pestile disse:

@Edvaldo J. Frederico pesquisei em alguns foruns e dizem que normalmente a maioria das placas de Vídeo usam Cristal oscilador 27mhz, poderia ver se é real?



Como eu disse perdi a peça... Tem algum modo de eu descobrir qual cristal estava na placa?

Você precisa achar o datasheet dessa placa de vídeo, só para descobrir o modelo exato do crystal.

Porque a Nvidia, Intel, AMD, etc, envia o projeto básico da placa para os fabricantes e em cima disso o fabricante acrescenta algo a mais.

[Miguel Pestile]

@Edvaldo J. Frederico  man, se eu achar o site do datasheet, voce saberia reconhecer no site qual é o Cristal? Pesquisei aqui mas tem muita informação

[Edvaldo J. Frederico]

7 minutos atrás, Miguel Pestile disse:

@Edvaldo J. Frederico  man, se eu achar o site do datasheet, voce saberia reconhecer no site qual é o Cristal? Pesquisei aqui mas tem muita informação

Posso tentar descobrir, mande o link.

[Miguel Pestile]

1 minuto atrás, Edvaldo J. Frederico disse:

Posso tentar descobrir, mande o link.

https://www.msi.com/Graphics-Card/GeForce-GTX-1060-iGAMER-6G-OC/Specification



Vê se consegue achar, não consegui identificar

16 minutos atrás, Antonio V. Garcia disse:

Pra descobrir o cristal que estava ai só com outra placa identica, fotos da internet ou esquema eletrico da mesma...

Vou pesquisar por aqui

6 minutos atrás, Edvaldo J. Frederico disse:

Posso tentar descobrir, mande o link.

Consegui achar o esquema eletrico... Mas ainda sim não sei identificar qual é o cristal...

MSI GeForce GTX 1060 V328 Rev 7.0.pdf

[Edvaldo J. Frederico]

10 minutos atrás, Miguel Pestile disse:

https://www.msi.com/Graphics-Card/GeForce-GTX-1060-iGAMER-6G-OC/Specification



Vê se consegue achar, não consegui identificar

Vou pesquisar por aqui

Perdão o nome correto é boardview  é igual esse da foto..

Eu arriscaria no crystal de 27 MHz, o máximo que pode acontecer é a placa não der vídeo ou o clock da GPU ou memória são subirem no valor correto.

Achei esse crystal no mercado livre por 22 reais mais 11 de frete.



[Miguel Pestile]

2 minutos atrás, Edvaldo J. Frederico disse:

Perdão o nome correto é boardview  é igual esse da foto..

Eu arriscaria no crystal de 27 MHz, o máximo que pode acontecer é a placa não der vídeo ou o clock da GPU ou memória são subirem no valor correto.

Achei esse crystal no mercado livre por 22 reais mais 11 de frete.



Como eu disse, pesquisei a maioria era de 27mhz para placa de Vídeo da serie 1000 da Nvidia... Então só pra confirmar, sua recomendação é que eu compre esse de 27mhz mesmo? Se tiver o link do Cristal que você disse ja ia me ajudar muito...

4 minutos atrás, Edvaldo J. Frederico disse:

Perdão o nome correto é boardview  é igual esse da foto..

Eu arriscaria no crystal de 27 MHz, o máximo que pode acontecer é a placa não der vídeo ou o clock da GPU ou memória são subirem no valor correto.

Achei esse crystal no mercado livre por 22 reais mais 11 de frete.

 Caso ela der Vídeo após a solda o CPU-Z consegue me mostrar os niveis de clock certo?

[Edvaldo J. Frederico]

6 minutos atrás, Miguel Pestile disse:

Como eu disse, pesquisei a maioria era de 27mhz para placa de Vídeo da serie 1000 da Nvidia... Então só pra confirmar, sua recomendação é que eu compre esse de 27mhz mesmo? Se tiver o link do Cristal que você disse ja ia me ajudar muito...

Você vai precisar de uma ferro de solda e estanho.

E o crystal é realmente de 27Mhz, está na pagina 25 do PDF que você mandou, só pesquisar a palavra MHz que vai cai nesse página.

https://produto.mercadolivre.com.br/MLB-3448145330-cristal-oscilador-smd-27000mhz-kit-c-10-pcs-_JM?matt_tool=40343894&matt_word=&matt_source=google&matt_campaign_id=14303413655&matt_ad_group_id=133855953276&matt_match_type=&matt_network=g&matt_device=c&matt_creative=584156655519&matt_keyword=&matt_ad_position=&matt_ad_type=pla&matt_merchant_id=5297475054&matt_product_id=MLB3448145330&matt_product_partition_id=2268053647630&matt_target_id=aud-1966490908987:pla-2268053647630&cq_src=google_ads&cq_cmp=14303413655&cq_net=g&cq_plt=gp&cq_med=pla&gad_source=1&gclid=CjwKCAiA6aW6BhBqEiwA6KzDc6uLOE6uR6WAOEFHvqwQPef7ZQ8yGIM3pyQzaXSz15lgs_DSjPmEcRoC40kQAvD_BwE

[Miguel Pestile]

7 minutos atrás, Edvaldo J. Frederico disse:

Você vai precisar de uma ferro de solda e estanho.

E o crystal é realmente de 27Mhz, está na pagina 25 do PDF que você mandou, só pesquisar a palavra MHz que vai cai nesse página.

https://produto.mercadolivre.com.br/MLB-3448145330-cristal-oscilador-smd-27000mhz-kit-c-10-pcs-_JM?matt_tool=40343894&matt_word=&matt_source=google&matt_campaign_id=14303413655&matt_ad_group_id=133855953276&matt_match_type=&matt_network=g&matt_device=c&matt_creative=584156655519&matt_keyword=&matt_ad_position=&matt_ad_type=pla&matt_merchant_id=5297475054&matt_product_id=MLB3448145330&matt_product_partition_id=2268053647630&matt_target_id=aud-1966490908987:pla-2268053647630&cq_src=google_ads&cq_cmp=14303413655&cq_net=g&cq_plt=gp&cq_med=pla&gad_source=1&gclid=CjwKCAiA6aW6BhBqEiwA6KzDc6uLOE6uR6WAOEFHvqwQPef7ZQ8yGIM3pyQzaXSz15lgs_DSjPmEcRoC40kQAvD_BwE

Eu nunca soldei nada eletrico, e ja encomendei o ferro de solda e o estanho... Pra alguém que nunca soldou é muito difícil? Ou vendo videos da pra fazer de boa?

11 minutos atrás, Edvaldo J. Frederico disse:

Você vai precisar de uma ferro de solda e estanho.

E o crystal é realmente de 27Mhz, está na pagina 25 do PDF que você mandou, só pesquisar a palavra MHz que vai cai nesse página.

https://produto.mercadolivre.com.br/MLB-3448145330-cristal-oscilador-smd-27000mhz-kit-c-10-pcs-_JM?matt_tool=40343894&matt_word=&matt_source=google&matt_campaign_id=14303413655&matt_ad_group_id=133855953276&matt_match_type=&matt_network=g&matt_device=c&matt_creative=584156655519&matt_keyword=&matt_ad_position=&matt_ad_type=pla&matt_merchant_id=5297475054&matt_product_id=MLB3448145330&matt_product_partition_id=2268053647630&matt_target_id=aud-1966490908987:pla-2268053647630&cq_src=google_ads&cq_cmp=14303413655&cq_net=g&cq_plt=gp&cq_med=pla&gad_source=1&gclid=CjwKCAiA6aW6BhBqEiwA6KzDc6uLOE6uR6WAOEFHvqwQPef7ZQ8yGIM3pyQzaXSz15lgs_DSjPmEcRoC40kQAvD_BwE

Nesse anuncio do mercado livre, comentaram que é para tv, tem algum problema? Ou não faz diferença?

19 minutos atrás, Edvaldo J. Frederico disse:

Você vai precisar de uma ferro de solda e estanho.

E o crystal é realmente de 27Mhz, está na pagina 25 do PDF que você mandou, só pesquisar a palavra MHz que vai cai nesse página.

https://produto.mercadolivre.com.br/MLB-3448145330-cristal-oscilador-smd-27000mhz-kit-c-10-pcs-_JM?matt_tool=40343894&matt_word=&matt_source=google&matt_campaign_id=14303413655&matt_ad_group_id=133855953276&matt_match_type=&matt_network=g&matt_device=c&matt_creative=584156655519&matt_keyword=&matt_ad_position=&matt_ad_type=pla&matt_merchant_id=5297475054&matt_product_id=MLB3448145330&matt_product_partition_id=2268053647630&matt_target_id=aud-1966490908987:pla-2268053647630&cq_src=google_ads&cq_cmp=14303413655&cq_net=g&cq_plt=gp&cq_med=pla&gad_source=1&gclid=CjwKCAiA6aW6BhBqEiwA6KzDc6uLOE6uR6WAOEFHvqwQPef7ZQ8yGIM3pyQzaXSz15lgs_DSjPmEcRoC40kQAvD_BwE

E o que seria SMD_32x25? O que seria essas dimensões? "32x25"

[Antonio V. Garcia]

@Miguel Pestile Rapaz, soldar todo mundo tem condições de aprender, para uns é mais fácil que para outros, agora, você vai tentar mexer na sua própria placa né, o risco de estragar mais do que você já fez é grande...  não vale a pena levar em algum técnico para que ele faça a manutenção do seu equipamento?



Esse link é um pacote com 10 peças, você vai usar somente uma, vai perder o restante...



Outra coisa, esse cristal ai é smd, o que implica em uma técnica de solda mais afinada, tenha cuidado se você vai mesmo se aventurar nisso...

[Miguel Pestile]

32 minutos atrás, Antonio V. Garcia disse:

@Miguel Pestile Rapaz, soldar todo mundo tem condições de aprender, para uns é mais fácil que para outros, agora, você vai tentar mexer na sua própria placa né, o risco de estragar mais do que você já fez é grande...  não vale a pena levar em algum técnico para que ele faça a manutenção do seu equipamento?



Esse link é um pacote com 10 peças, você vai usar somente uma, vai perder o restante...



Outra coisa, esse cristal ai é smd, o que implica em uma técnica de solda mais afinada, tenha cuidado se você vai mesmo se aventurar nisso...

O problema no momento é meu orçamento... O Cristal + kit de Solda fica por volta de 80R$, é o que consigo investir agora... E infelizmente minha cidade é pequena e não tem nenhum assistente de circuito... Está placa ja está parada a mais de 1/2 anos, ja tenho uma que uso, vou consertar ela para deixar de reserva no pc secundario... Prometo que volto aqui e digo o que rolou e como foi kkkkkkk

[Edvaldo J. Frederico]

Em 29/11/2024 às 15:20, Miguel Pestile disse:

Eu nunca soldei nada eletrico, e ja encomendei o ferro de solda e o estanho... Pra alguém que nunca soldou é muito difícil? Ou vendo videos da pra fazer de boa?

Nesse anuncio do mercado livre, comentaram que é para tv, tem algum problema? Ou não faz diferença?

E o que seria SMD_32x25? O que seria essas dimensões? "32x25"

Então é fundamental você pesquisar alguns vídeo como se usa ferro de solda e testar em alguma placa danificada de como se solta.



E 32x25 é provável que são as dimensões do crystal.

Leve a placa a alguma eletrônica porque as vezes a pessoa já tem o crystal e ela mesmo pode soldar para você.
