Como funciona circuito com 3 resistores de 1k e 1 transistor PNP bc548?

[Jhonnybravo]

Fala galera

sou de automotiva não sei nada eletrônica. Queria saber como funciona esse circuito a pessoa que fez disse que tem 3 resistores de 1k
1 transistor PNP bc548 nessa caixa mas como funciona ? Precisaria do esquema

Esse e meu projeto final.









[.if]

  Em 08/12/2024 às 02:53, Jhonnybravo disse:

não sei nada eletrônica. Queria saber como funciona

Expandir

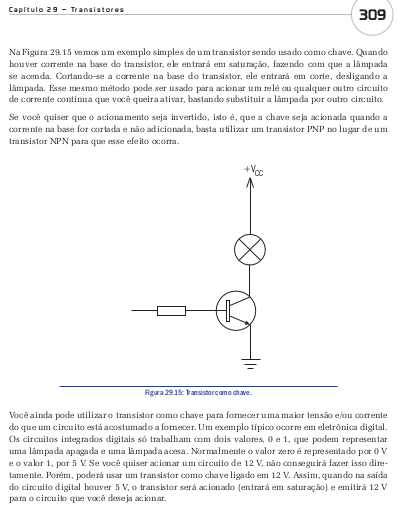

Isso não ajuda muito mas digamos que em algum momento você passe a saber pelo menos um pouco ... vamos falar sobre o lance da pastilha... O curto ou contato dos fios em pastilha nova mantém o transistor na região de corte ou seja aberto ou seja mantém em curto B & E e aberto entre C & E. Quando abre, um resistor que está entre vcc e B o faz conduzir acendendo a lâmpada ou led. Não achei na net imagem exata das palavras.. contente-se com algo como...

Imagine RB da esquerda como os fios da pastilha dando contato.



  Em 08/12/2024 às 02:53, Jhonnybravo disse:

não sei nada eletrônica. Queria saber como funciona

Expandir

Aproveita a oportunidade [de negócio]...

Olha que bacana...

Quero comissão hein...



Ah sim.. o mais minimalista seria simplesmente a lâmpada - ops.. de fato um led de alto brilho + resistor 1/2 valor alto - em paralelo com os fios da pastilha. Abre-se o contato dos fios: a corrente passa pela lâmp.. - melhor led +R . Mas isso é simples d+ chato d+ eletro-eletronicamente falando. Mas pode servir pra você ter 1 ideia de como acende quando abre o fio. Se achar que consegue, pelo menos faça uma visualização mental desta coisa.

[Jhonnybravo]

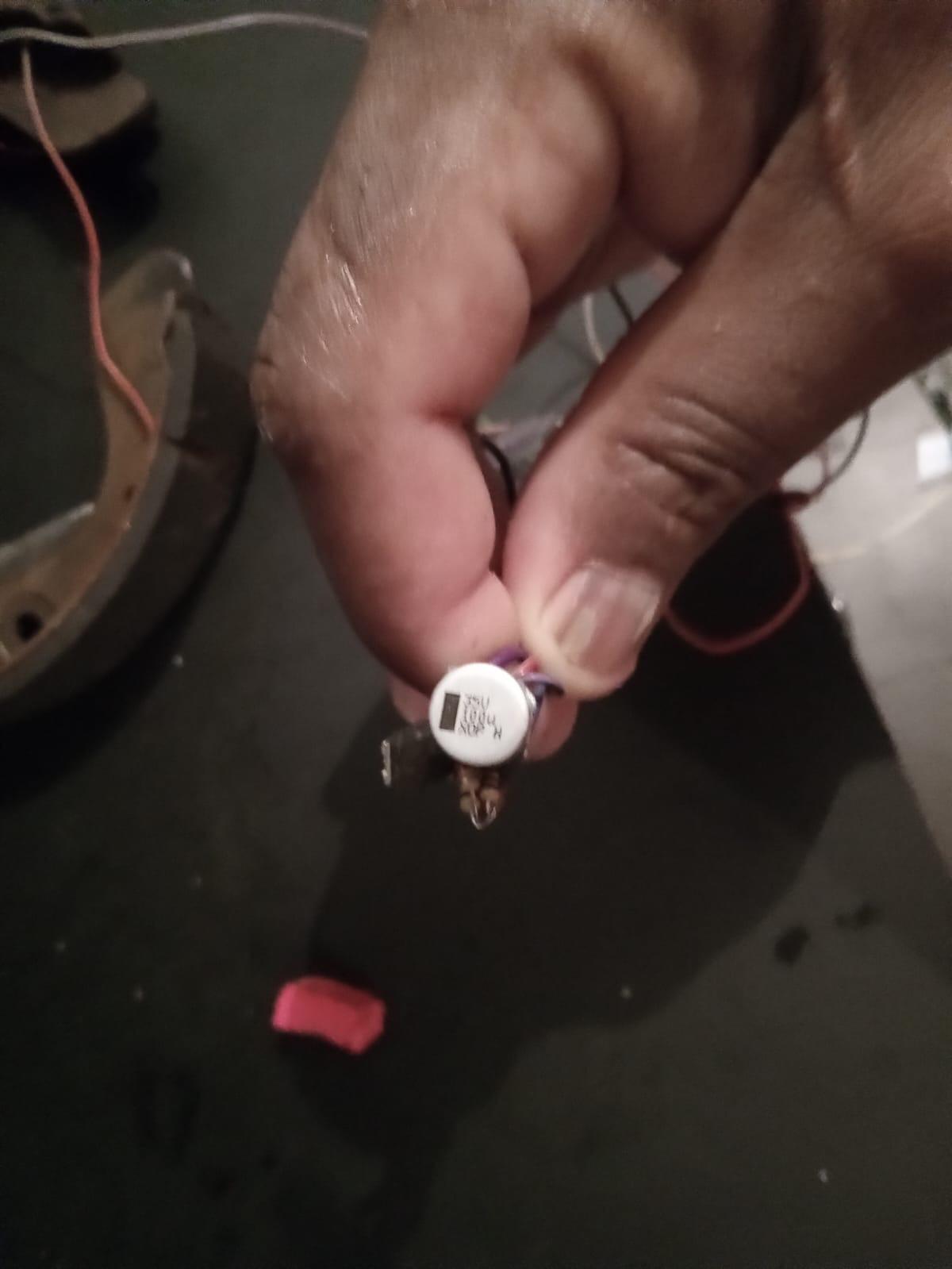

Tem um capacito também pra que serve?

[.if]

Pode ser pra algo como um filtro: o capacitor bloqueia ruídos vindos p.ex. do acionamento das velas de ignição. Também pode ser pra dar um tempo qualquer antes de acionar algo: o capacitor (+resistor) age algo como uma bateria que se carrega aos poucos.

Pra evitar chutes generalizados, vê se o autor do Vídeo te dá mais informações... e compartilhe por cá
