Como ligar capacitor variável em série.

adairlessa · 13 de junho de 2009

Olá, pessoal!

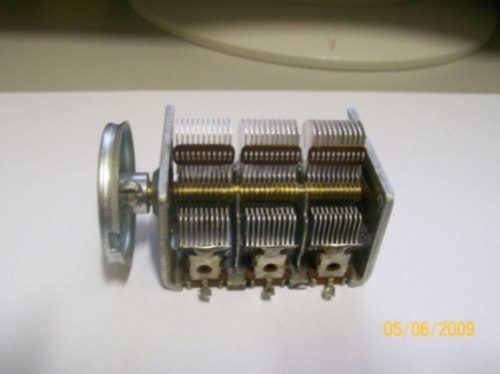

Estou montando um receptor que eu peguei na net, pra 7Mhz(40 metros),com a finalidade de radio escuta, o projeto é bem simples e segundo o autor consegue-se ouvir vários radioamadores falando, o esquema usa dois capacitores variáveis sendo um de + ou - 40pF pra sintonia fina (não é o trimmer) e outro maior de + ou - 400pF.O menor eu já encontrei, consegui numa sucata de um radio antigo da marca Philco/Ford, o segundo eu acho que vai me servir, ele é bem grande e tem 3 sessões, sendo que 2 são iguais e uma é um pouco menor, a questão é que eu queria somar as sessões do segundo para obter o maior valor possível e queria uma ajuda de quem já trabalhou com estes capacitores.Bem, por dedução eu acho que o chassi sendo o mesmo pra todas sessões deve ser a entrada e os terminais que vem na frente das sessões devem ser as saídas, supondo que a 1ª sessão tenha 200pF, a 2ª tenha 200pF e a terceira tenha 100pF, somando daria 500pF.O modelo é meio parecido com o da foto:

Agricio · 13 de junho de 2009

Adair

Não há polaridade para o capacitor exposto na "FOTO" . O que há na verdade são duas partes: UMA FIXA e UMA MÓVEL.

Como a parte FIXA vai ser parafuzada ao chassis, essa PARTE automáticamente recebe o none de NEUTRA ou NEGATIVA, Isso porque 99% dos receptores são polarizados com a tenão negativa

ao chassis.

Também não existe ENTRADA ou SAÍDA para capacitor nenhum, pois AMBOS os terminais podem ser usados como ENTRADA ou

SAÍDA.

O que existe em uma capacitor são armazenamento de cargas POSITIVAS ou NEGATIVAS e a quantidade de cargas depende exatamente da proximidade dessas placas ou da quantidade das

mesmas placas. Essas cargas criam um diferença de potencial, ou,

"DDP" que tendem a se neutralizar quando colocamos uma carga entre seus terminais.

Quanto a capacitância do variável acima descrito, só mesmo com um capacímentro para que se possa ter uma ideia correta de sua

capacitância, a menos, é claro, que essa capacitância venha

marcado na própria peça.

Veja bem, essas capacitâncias de 200 pF + 200pF + 100pF que você passou corresponde a uma capacitância fixa e no caso da

peça da FOTO ele tem uma capacitância variável, como o próprio

nome já diz: (CAPACITOR VARIÁVEL).

Assim nesse ou em qualquer outro capacitor variável, essa capacitância varia de um mínimo a um máximo. Então se esses

200pF + 200pf + 100pF são obtidos com o capacitor totalmente

ABERTO, com ele totalmente FECHADO a capacitância será muito MAIOR.

É claro que se você pegar 3 capacitores: 1 de 200pF, outro de 200pF e mais um de 100pF e ligar os três em PARALELO, você terá

exatamente 500pF, mas, essa capacitância é fixa e não se altera.

Em se tratando de um capacitor variável essa capacitância irá

alterar para MAIS ou para MENOS, dependendo da posição das placas.

Resumo do resumo

Agricio

[email protected]

adairlessa · 14 de junho de 2009

Ok, Agrício!Obrigado pela explicação!

- O capacitor da foto não é o meu e sim parecido com o que tenho;

- Eu sei que o capacitor variável tem mínimo e máximo, tipo 45pF - 200pF, porém o que me interessa é o máximo, e você já me ajudou quando disse que ligando as sessões em paralelo (200 + 200 +100 =500pF), eu somo as sessões!

Estou colocando o desenho do esquema.

Onde entra o cap. variável eu fiz um círculo em vermelho.Pelo que você explicou a alimentação de 12V entra no chassi (parte fixa) ou é o contrário?
