Como Medir Amperagem de um cabo !?

[psico]

Bem, gostaria de saber como medir a corrente de um cabo de força de uma impressora Lexmark x1185 pois o fusível do cabo está queimando!

Já vi outros tópicos ensinando como se mede corrente, mas gostaria de saber de um cabo, pois, depois de ligar o multímetro em um dos fios; como faço com o outro fio ?

Não poço retornar o mesmo cabo a ser medido pois entraria em curto obviamente!

deveria por um resistor ou algo do tipo ? Depois ligar ?

o cabo é de 2.5A 250V~

mas está ligado ao estabilizador !

e o fusível da placa (placa do transformador onde vai o fio da própria impressora) é de 1A/250.

gostaria de tentar tirar essa dúvida obrigado !

[faller]

Abra um fio somente desse cabo e terás duas pontas...

Nessas duas pontas ligue um amperímetro que medirá a corrente circulante nesse fio...

Não necessariamente terás que cortar o cabo. Podes simular essa abertura em uma das pontas..

Veja um modo..

Com auxílio de um "T" de tomada insira nesse "T" um só pino do plug AC da impressora. Insira o "T" na tomada da parede. Agora meça entre o pino que sobrou do plug da impressora até o buraco que sobrou do "T" a corrente d0o circuito com o multímetro selecionado de acordo (Amperes AC)

[psico]

Não entendi o que quis dizer no começo!

mas acho que entendi o que quis dizer

tipo é para fazer como está na ilustração, mas com o multímetro no lugar e colocando para medir ampere?

e depois puxar um fio do buraco do ''T'' para o multimetro e depois encaixando o lado livre do plug na tomada ?

tipo, tem importância a espessura do fio ? como faço pra saber qual usar?

tanto faz por o multímetro antes do fio ?do lado do plug da tomada ?

pois o outro lado vai ficar aberto né ? ele irá medir a corrente do fio inteiro assim ?

Desculpe as perguntas, mas nunca medi corrente abraço

[faller]

Não entendi o que quis dizer no começo!

Abra o fio quer dizer corte o fio...

Sempre que você quiser medir a corrente, terá que seccionar o circuito dessa corrente para inserção do medidor..

Faça uma analogia com o cano dágua..

Se você quiser medir a corrente d'água terá que cortar o cano para ai inserir o medidor de corrente d'água..

Claro, cano é um só. Fio no cabo são dois.. Abra (seccione, corte) um somente. Qualquer um deles..

[rau]

Multimetros baratos não medem corrente alternada, cuidado!

O ideal mesmo para medir corrente sem precisar seccionar um condutor é um alicate amperímetro...

[eranor]

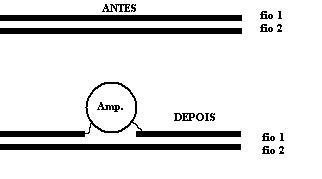

Veja a figura abaixo para entender melhor como deve ser feito,

Basta "desencapar" os fios, cortá-los.

Depois de cortado você fará um fio virar 2 óbvio.

Cada um destes fios, você liga em uma "perna" do amperímetro.

Pronto, está feito.

[psico]

Obrigado a respostas de todos, mas como 'rau' disse ai em cima, como nunca medi corrente não havia percebido que não mede CORRENTE AC

gostaria de desviar um pouco e saber se tem como medir CORRENTE AC com um multímetro que não mede AC normalmente? pois caso não tenha acho que é melhor optar por um amperímetro alicate pois acho que é o modo mais fácil e viável.

e queria saber se então tenho que cortar o fio mesmo se fosse medir com um multímetro que mede CORRENTE AC sem um amperímetro alicate? valeu!

[faller]

Se vais medir com um multímetro tens que seccionar o circuito.

Seccionar o circuito não necessariamente se entende como cortar o cabo. Podes usar de algum recurso como tentei te mostrar no post #2 lá em cima...

Para medir corrente com o Amperímetro Alicate não é necessário abrir o circuíto, basta abraçar, com o alicate, um e somente um dos fios do cabo..

[cabteixeira]

gostaria de desviar um pouco e saber se tem como medir CORRENTE AC com um multímetro que não mede AC normalmente?

O problema é que para adaptar um multímetro desta forma você teria que fazer um monte de coisas... Teria que montar um circuito eletrônico, e isso seria complicado.

pois caso não tenha acho que é melhor optar por um amperímetro alicate pois acho que é o modo mais fácil e viável.

Sim, esse é o meio mais fácil.

Transformando as palavras do faller em imagens, seria isso:

Bom... É isso.

Só para complementar:

Bem, gostaria de saber como medir a corrente de um cabo de força de uma impressora Lexmark x1185 pois o fusível do cabo está queimando!

Você pode até medir... A conclusão que terás (bastante óbvia, por sinal) é que a fonte da impressora está consumindo bem mais que 1 ampere. Provavelmente, tua fonte está em curto.
