Circuito de leds com meu nome

[allanpaulo]

bom pessoal eu nao manjo de leds nem de eletronica então vamos lá queria fazer um quadrinho com o nome da minha namorada bom vai uns 100 leds então a cor do leds seriam verde e vermelho eu gostaria de saber por onde começar, o que devo comprar e como montar será que vocês podem me ajudar queria fazer e dar de presente pra ela brigado gente..

[Mulder_Fox]

Mas como seria exatamente?

Os LEDs preencheriam um quadro onde, o nome dela seria composto por LEDs de cor diferente dos outros?

E você quer que eles pisquem ou não?

[jorgeletronico]

bom primeiro tem q ter um gabarito nao e mesmo ,senao como fara isso ne kkkkkkkkk,e diga ai so vai acender mesmo ou quer efeito algum?

[allanpaulo]

  Mulder_Fox disse:

Mas como seria exatamente?

Os LEDs preencheriam um quadro onde, o nome dela seria composto por LEDs de cor diferente dos outros?

E você quer que eles pisquem ou não?

seria tipo assim o o quadro seria preenchido com os leds vermelhos eo nome dela com os leds verdes e se for possivel os leds seriam todos iguais.

[allanpaulo]

  jorgeletronico disse:

bom primeiro tem q ter um gabarito nao e mesmo ,senao como fara isso ne kkkkkkkkk,e diga ai so vai acender mesmo ou quer efeito algum?

olá jorgeletronico, bom eu queria que so o nome pisca-se e o preenchimento do quadro fica-se acesso

[Mulder_Fox]

Eu acho que 100 LEDs é pouco.

Quantas letras terá o nome?

Para que as letras fiquem legais, acho melhor que cada uma tenha 8x5 LEDs, com espaços de 1 LED entre elas.

[allanpaulo]

  Mulder_Fox disse:

Eu acho que 100 LEDs é pouco.

Quantas letras terá o nome?

Para que as letras fiquem legais, acho melhor que cada uma tenha 8x5 LEDs, com espaços de 1 LED entre elas:

o nome é teka

[allanpaulo]

quantos leds vai nesse nome

[Mulder_Fox]

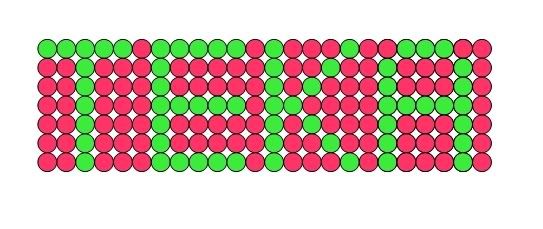

Com letras de 5x7 ainda fica legal:

62 LEDs verdes e 106 vermelhos. Total de 168 LEDs.

Sugiro que como fonte de alimentação, você utilize duas baterias alcalinas de 9V ligadas em série para obter 18V.

Você ligaria os LEDs de 8 em 8, em série. Cada série com um resistor de 180R x 1/4W.

Se você vai fazer os LEDs verdes piscarem, então, eles formariam 7 séries de 8 LEDs e 1 série de 6 LEDs.

A série de 6 levaria um resistor de 560R x 1/4W.

Já os LEDs vermelhos formariam 13 séries de 8 LEDs e 1 série de 2 LEDs.

A série de 2 LEDs levaria um resistor de 1k2 x 1/4W.

[allanpaulo]

  Mulder_Fox disse:

Com letras de 5x7 ainda fica legal:

62 LEDs verdes e 106 vermelhos. Total de 168 LEDs.

Sugiro que como fonte de alimentação, você utilize duas baterias alcalinas de 9V ligadas em série para obter 18V.

Você ligaria os LEDs de 8 em 8, em série. Cada série com um resistor de 180R x 1/4W.

Se você vai fazer os LEDs verdes piscarem, então, eles formariam 7 séries de 8 LEDs e 1 série de 6 LEDs.

A série de 6 levaria um resistor de 560R x 1/4W.

Já os LEDs vermelhos formariam 13 séries de 8 LEDs e 1 série de 2 LEDs.

A série de 2 LEDs levaria um resistor de 1k2 x 1/4W.

obrigado pela ajuda mas agora tirando o que você ja citou o que mais eu compro e como montar se poder me explicar com um tutorial eu agradeço pois como eu citei la em cima nao entendo muito de eletronica mais aprendo rápido tem como você me resp tudo isso ai obrigado mesmo valeu

[Mulder_Fox]

Aguarde um monento que vou desenhar um esquema e posto aqui explicando.

[allanpaulo]

  allanpaulo disse:

obrigado pela ajuda mas agora tirando o que você ja citou o que mais eu compro e como montar se poder me explicar com um tutorial eu agradeço pois como eu citei la em cima nao entendo muito de eletronica mais aprendo rápido tem como você me resp tudo isso ai obrigado mesmo valeu

ola qual o modelo dos leds que devo comprar e quanto custa mais ou menos

[Mulder_Fox]

Os LEDs são destes aqui:

http://www.soldafria.com.br/led-vermelho-difuso-5mm-p-306.html

http://www.soldafria.com.br/led-verde-difuso-5mm-p-307.html

8 LEDs ligados em série ficaria assim:

6 LEDs em série assim:

2 LEDs em série assim:

Referência entre o LED e o seu símbolo:

Resistor:

Os LEDs são conectados uns aos outros e ao resistor por meio de fios de forma que possam livres para serem acomodados no quadro.

As séries são ligadas em paralelo. Os vermelhos, por exemplo ficariam assim:

Já os verdes, também seriam ligados de forma semelhante, mas, como irão piscar, a união dos resistores seria ligado na saída do circuito que fizessem eles piscarem.

Bem, não é algo simples de fazer. Demanda muita paciência e tempo. São muitas conecções para fazer.

[allanpaulo]

  Mulder_Fox disse:

Os LEDs são destes aqui:

http://www.soldafria.com.br/led-vermelho-difuso-5mm-p-306.html

http://www.soldafria.com.br/led-verde-difuso-5mm-p-307.html

8 LEDs ligados em série ficaria assim:

6 LEDs em série assim:

2 LEDs em série assim:

Referência entre o LED e o seu símbolo:

Resistor:

Os LEDs são conectados uns aos outros e ao resistor por meio de fios de forma que possam livres para serem acomodados no quadro.

As séries são ligadas em paralelo. Os vermelhos, por exemplo ficariam assim:

Já os verdes, também seriam ligados de forma semelhante, mas, como irão piscar, a união dos resistores seria ligado na saída do circuito que fizessem eles piscarem.

Bem, não é algo simples de fazer. Demanda muita paciência e tempo. São muitas conecções para fazer.

ok muito obrigado agora qual é o nome da placa que faço essas ligações para pode eu fazer tipo um quadro e no caso eu iria usar 14 resistoris é isso

[Mulder_Fox]

Imaginei uma chapa de material isolante de plástico ou madeira, por exemplo daquelas usadas em prancheta, furada de modo que os LEDs fossem encaixados.

A ligação entre os LEDs seria feita com fios soldados nos seus terminais.

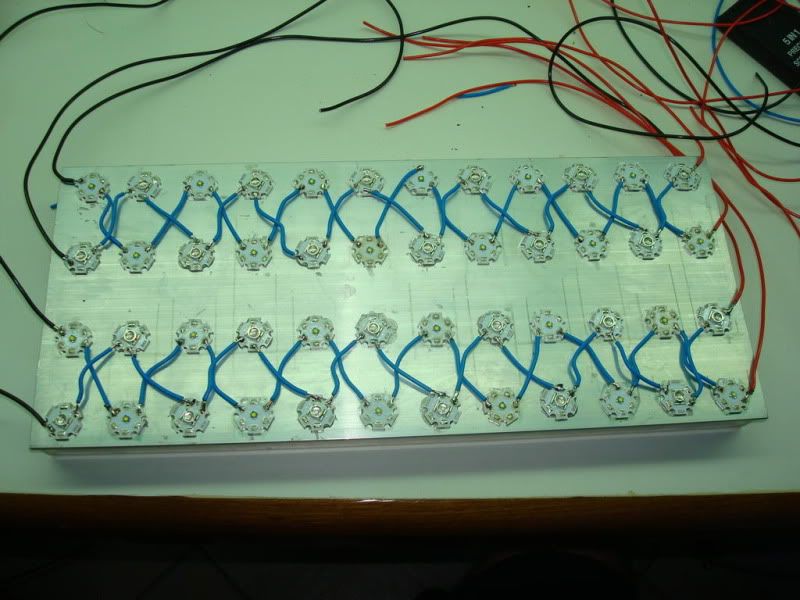

Para exemplificar, achei umas imagens na Internet:

Estas imagens são apenas para você ter uma ideia como ficaria.

Confeccionar uma placa de circuito impresso também é possível, porém, exige mais conhecimentos e habilidades do que efetuar a ligação através de fios.

Seriam 14 resistores para os LEDs vermelhos e 8 para os verdes.

[MatheusLPS]

[off-topic]Colega Mulder_Fox de roupa (avatar novo...)[off-topic]

Falou

[allanpaulo]

  Mulder_Fox disse:

Imaginei uma chapa de material isolante de plástico ou madeira, por exemplo daquelas usadas em prancheta, furada de modo que os LEDs fossem encaixados.

A ligação entre os LEDs seria feita com fios soldados nos seus terminais.

Para exemplificar, achei umas imagens na Internet:

Estas imagens são apenas para você ter uma ideia como ficaria.

Confeccionar uma placa de circuito impresso também é possível, porém, exige mais conhecimentos e habilidades do que efetuar a ligação através de fios.

Seriam 14 resistores para os LEDs vermelhos e 8 para os verdes.

ola como seria mais fácil eu fazer com uma placa de circuito impressa fica mais fácil de fazer ou com uma prancheta, a placa de circuito ja vem furada,e tem como eu por um botao de liga e desliga,eu estava lendo o cicuito que você me posto eu então vou fazer o circuito com os leds verdes sem pisca vai ficar mais fácil né... fiz mais ou menos um desenho pra ver se to fazendo certo ve ai

[Mulder_Fox]

Ah sim, se todos forem ficar acesos facilita bastante.

Neste caso, use um resistore de 390R x 1/4W em cada série de 7 LEDs para uma alimentação de 18V.

A sua figura está correta. Séries de 7 LEDs cada uma com o seu resistor e todas ligadas em paralelo.

[Ricardo S Ferreira]

Cara, existem umas placas de circuito impresso padrão que são somente ilhas e totalmente perfuradas, gerando um excelente gabarito para o que pretendes.

Antes da montagem, eu pintaria ela de preto para melhor estética.

[allanpaulo]

  Rick_DF disse:

Cara, existem umas placas de circuito impresso padrão que são somente ilhas e totalmente perfuradas, gerando um excelente gabarito para o que pretendes.

Antes da montagem, eu pintaria ela de preto para melhor estética.

ola qual é o nome dessa placa

  Mulder_Fox disse:

Ah sim, se todos forem ficar acesos facilita bastante.

Neste caso, use um resistore de 390R x 1/4W em cada série de 7 LEDs para uma alimentação de 18V.

A sua figura está correta. Séries de 7 LEDs cada uma com o seu resistor e todas ligadas em paralelo.

então agora como faço para ligar porque no led tem o + eo - como faço essas ligações me passa um tutorial explicano por favor valeu,

eu fui comprar os leds tem o de 3 milimitros eo de 5 milimitros no caso o de 3 mm serve

[Ricardo S Ferreira]

Dá uma olhadinha nesta placa: http://produto.mercadolivre.com.br/MLB-184348546-4-pcs-placa-universal-circuito-impresso-1146-furos-fenolite-_JM

[Mulder_Fox]

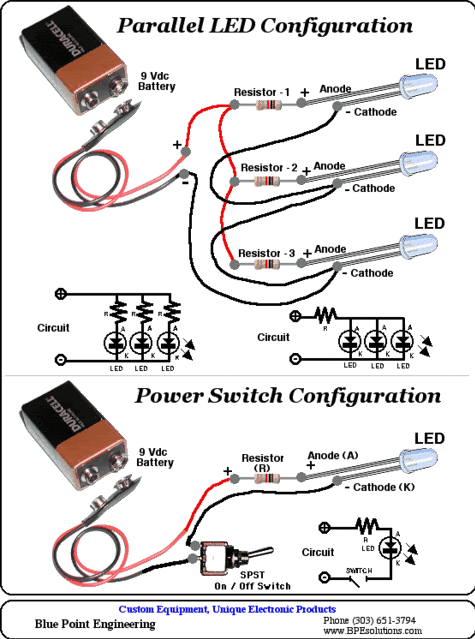

Esta figura mostra a polaridade do LED ao lado do seu símbolo:

Este esquema mostra como é feita a ligação de cada série:

[allanpaulo]

  Mulder_Fox disse:

Esta figura mostra a polaridade do LED ao lado do seu símbolo:

Este esquema mostra como é feita a ligação de cada série:

eu fui comprar os leds tem o de 3 milimitros eo de 5 milimitros no caso o de 3 mm serve

[Mulder_Fox]

Sim, o de 3mm serve.

[claram2]

Mulder_fox, reparei no tópicos que você é o cara pra fazer perguntas sobre led!

Eu li todos os tópicos e alguns vídeos do youtube tentando descobrir como ligar os leds em m quadrinho de mdf, que depois vai ser fechado como um nicho.

Fiz um modelo fazendo teste de desenho, tinta e é afins, usando luz de natal, mas queria só o efeito de fade out ao invés dos outros efeitos epilépticos. E essa part, além de ligar as leds em uma bateria, com algum botão pra acionar definitivamente estão fora do meu conhecimento atual.

Se você tiver como me dar uma luz no final do túnel, aceito de bom grado!!!

))) obrigada!
