Sequenciador de leds, tipo VU

caruzo · 15 de julho de 2011

Aqui quero deixar meus agradecimentos a tdos do Clube Hardware tenho aprendido muito com vocês. Obrigado a tdos. Agora vamos lá.

Quero montar um Sequenciador de led , Mas sem apagar. Por que a maioria é acende um apaga o outro. Quero uma sequencia como os antigos equalizadores. Já tentei com 4017 mas nao da o efeito que quero. Alguem pode me dar alguma ideia :wacko.

Desde já agradeço qualquer sugestão.

MatheusLPS · 15 de julho de 2011

Por acaso você procura por isso:

‪Vu meter com led‬‏ - YouTube

?

Se for, apenas pesquise por LM3914 e Lm3915.

É mamão com açucar.

Falou

Jambao · 16 de julho de 2011

Aqui um link para confeccionar um VU Meter sem 3914 ou 3915.

http://casemodrj.forumeiro.com/t238-vu-meter-com-led

Esse aqui é para quem é doido para ter algo do tipo e tem dificuldades em encontrar os CI's. Esse sim... É mamão com açucar!!!

MatheusLPS · 16 de julho de 2011

A ideia do colega Jambão é válida.

O circuito proposto por ele nada mais é o circuito do LM3914 por dentro.

Ou pelo menos próximo disso

Falou

Jambao · 16 de julho de 2011

Quase Matheus, quase...

Basicamente, a função é a mesma porém usam dispositivos diferentes.

Com o CI pode-se mudar a maneira como os LEDs acendem mas com os transistores fica mais fácil de implementar mais LED's. Com o CI, se uma das saídas dos LEDs pifar, tem que trocar o CI, com o VU feito com transistores basta apenas trocar a(s) peça(s) do LED com problema. O único problema é a trabalheira em fazer o VU com transistores. Com o VU que usa o CI, é bem mais fácil.

p4blu · 16 de julho de 2011

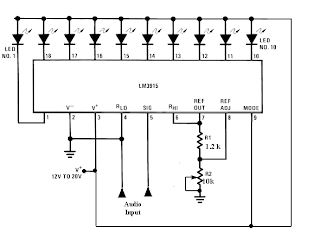

http://3.bp.blogspot.com/_BQac7gcHPK0/RjDMtHbcErI/AAAAAAAAANs/NWC_kcAg5Go/s320/audio-level-meter-1.gif

eu montei esse aqui em casa!

Jambao · 16 de julho de 2011

http://3.bp.blogspot.com/_BQac7gcHPK0/RjDMtHbcErI/AAAAAAAAANs/NWC_kcAg5Go/s320/audio-level-meter-1.gif
eu montei esse aqui em casa!

Esse é mamão com açucar. Tá tudo pronto.

O problema é que muitos membros do Forum não têm como achar esse CI. Muitas cidades não tem essa disponibilidade de peças. Tem um "caboco" aqui do Forum que teve que tirar um núcleo de ferrite de um rádio antigo que é a coisa mais besta, mais fácil de se achar e não encontrou em nenhum lugar da cidade onde ele mora. Eu que dei a ideia de procurar em algum rádio antigo e ele achou. O caboco rodou em tudo que é loja da cidade dele e nada. Nem em loja de assistencia técnica que aliás, estão cheias de "tecos". Tem lugar que para achar determinadas peças, é um sacrificio, até mesmo transistor fácil. Aí alguém informa para comprar na Internet. Acontece que nem todos tem cartão de crédito pra comprar na rede. Aí vem boleto bancário, etc. Depende muito da loja. Facilidade para alguns, dificuldade para a maioria. Fora o problema dos Correios que tá uma patifaria sem tamanho. Por isso que coloquei um link informando como fazer isso com transistores facilmente encontrados e peças comuns que podem ser surripiadas de aparelhos encostados.
