[DUVIDAS] Sobre circuitos transmissor e receptor de Rádio Frequência

[DAVID123456789]

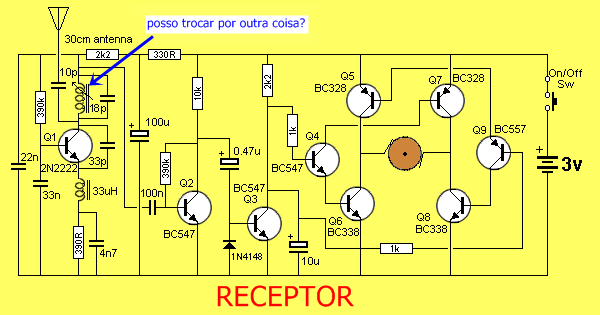

umas dúvidas estão escritas nos anexos(click para ver um tamanho maior:bigs:).

as outras são: qual é a grossura dos fios dos indutores? que tamanho do fio? posso substituir por outro tipo de componente?

[mister nintendo]

os dois tracinhos se não me engano é que o indutor tem núcleo de ferrite

http://www.novaeletronica.net/tutoriais/indutor/indutora.htm

veja o link

[Rafael.R]

Sim, é um indutor variável. Essas bobinas são enroladas uma sobre a outra em uma forma com núcleo ajustável de ferrite. Os dois tracinhos é um núcleo de ferrite também. Quanto as caracteristicas de cada bobina isso vem descrito no texto, não se pode inventear ou improvisar. Por ser um circuito de RF qualquer dimencionamento errado vai fazer o circuito operar em frequência errada.

Mostre-nos o texto.

[DAVID123456789]

o texto é em 7 partes, mas foi único que achei sobre isso

1ªhttp://eletronicanoel.blogspot.com/2010/12/radio-controle-remoto-27-mhz.html

2ªhttp://eletronicanoel.blogspot.com/2010/12/radio-controle-remoto-27-mhz-parte-2.html

3ªhttp://eletronicanoel.blogspot.com/2010/12/radio-controle-remoto-27-mhz-parte-3.html

4ªhttp://eletronicanoel.blogspot.com/2010/12/radio-controle-remoto-27-mhz-parte-4.html

5ªhttp://eletronicanoel.blogspot.com/2010/12/radio-controle-remoto-27-mhz-parte-5.html

6ªhttp://eletronicanoel.blogspot.com/2011/01/radio-controle-remoto-27-mhz-parte-6.html

7ªhttp://eletronicanoel.blogspot.com/2011/01/radio-controle-remoto-27-mhz-parte-7.html

os circuitos de 1 canal está nas primeiras partes

se um desses circuitos for melhor pra mim me falem:D

obs: quero somente 1 canal que o sinal chegue a +/- 100 metros

[mister nintendo]

legal estes teus link's a fonte mais completa ja vi sobre o assunto

mas tem esse daqui também

http://transmissoresfm.blogspot.com/
