@Isadora Ferraz Sobre o calculo do resistor pro Zener, acho que posso ajudar... kk R = 24-12/0.05 R = 12/0.05 R = 240 ohms P = R . i^2 P = 240 . (0.05^2) P = 0.6 watts Resistor de 240 ohms de pelo menos 1w de potência

@Bommu Perneta Perfeito :3 Agora entendi melhor o CD40175 @edit Cara relaxa, tamo ai pra aprender mesmo xD

@Mestre88 Agora entendi melhor como é que funciona os 2... No meu caso é melhor eu usar o 4017, o 40175 é uma outra situação... @Bommu Perneta Eu fiz conforme Isadora falou e como você mostrou ali... Se inicialmente *Q = 1, e Q = D* (D negado, neste caso apenas... ok? Ele se torna o que D estava, então posso considerar... neste caso somente, quando D = *Q, que o valor de Q = D* [negado]), após o CLOCK... então temos que: D = *Q, Q = 0, *Q = 1 Quando eu der o CLOCK... D = *Q, Q = 1, *Q = 0 Na simulação que eu fiz, funcionou direitinho :v adicionado 53 minutos depois @Mestre88 Uma última dúvida... não relacionada ao meu problema mas que melhoraria meu entendimento e uma boa aplicação para o 40175. Vamos supor que as portas D1-D4 estejam ligadas cada um em um sensor diferente, o qual retorna 1 quando o sensor "fechou" o circuito. Eu poderia colocar um 555 para a cada 0.1s disparar o CLOCK do CD40175, e a saida Q1-Q4 estar ligada a um microcontrolador que faria a leitura do LOW-HIGH para saber se o sensor está capitando algo, não poderia?

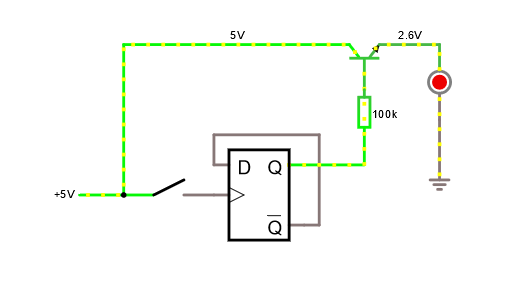

@Isadora Ferraz Acho que eu entendi o que você disse, se eu igualar Q* = D, então, eu tenho em Q = 1, quando acordar o CI, perfeito? +- como no esquema que eu coloquei embaixo... Se Q* = 1, e eu jogar ele em D... quando eu der o pulso, Q* = 0, e Q = 1... @Bommu Perneta e+- É que estou em dúvida se uso este CD40175 ou o CI4017 no que estou querendo fazer pois sinto dúvida quanto a eles... Eu quero acionar 4 cargas diferentes conforme o CI receber um pulso... deixa eu colocar um exemplo aqui... Dai eu dou aciono o botão... Quando eu clicar novamente, ele deve apagar este led a acender o próximo...

@Bommu Perneta Acho que entendi +- o flip-flop tipo D Quando eu acordar o Ci (enviar o pulso para CLOCK) os 4 blocos irão começar a trabalhar, mas não quer dizer que serão acionados. Apenas o bloco 1, no caso D1, Q1 e Q1*. Se eu apenas alimentar o Ci, os estados serão: D1 = 0, Q1 = 0, Q1* = 0 D2 = 0, Q2 = 0, Q2* = 0 D3 = 0, Q3 = 0, Q3* = 0 D4 = 0, Q4 = 0, Q4* = 0 Quando eu acordar o Ci(enviar o 1º Pulso, ele passará) para: D1 = 1, Q1 = 1, Q1* = 0 D2 = 0, Q2 = 0, Q2* = 0 D3 = 0, Q3 = 0, Q3* = 0 D4 = 0, Q4 = 0, Q4* = 0 No 2º pulso ele irá para: D1 = 0, Q1 = 0, Q1* = 1 D2 = 1, Q2 = 1, Q2* = 0 D3 = 0, Q3 = 0, Q3* = 0 D4 = 0, Q4 = 0, Q4* = 0 No 3º pulso ele irá para: D1 = 0, Q1 = 0, Q1* = 0 D2 = 0, Q2 = 0, Q2* = 1 D3 = 1, Q3 = 1, Q3* = 0 D4 = 0, Q4 = 0, Q4* = 0 No 4º pulso ele irá para: D1 = 0, Q1 = 0, Q1* = 0 D2 = 0, Q2 = 0, Q2* = 0 D3 = 0, Q3 = 0, Q3* = 1 D4 = 1, Q4 = 1, Q4* = 0 No 5º pulso ele irá para: D1 = 1, Q1 = 1, Q1* = 0 D2 = 0, Q2 = 0, Q2* = 0 D3 = 0, Q3 = 0, Q3* = 0 D4 = 0, Q4 = 0, Q4* = 1 E assim reinicia o ciclo... foi o que entendi..., pela corrente de D1-D4 dele ser "baixa", posso usar com transistores BC548, para fazer acionamento de alguma carga, não?

Alguém já trabalhou com este componente? CD40175, pelo que vi no datasheet, se eu der um click na entrada dele, ele ativa todas as portas dele, é isso mesmo? Alguém já usou ele e sabe me dar um exemplo de como usar? É que tenho dúvidas se posso usar ele como um CI4017, por exemplo...

Veja só... R = pL / A, onde R = Resistência, p = resistividade do material, L = comprimento e A = Largura Para o cobre em 20ºC temos: p0 = 1,72×10^-8 t0 = 20 a = 0,0039 A Fórmula é: p = p0 * [ 1+ a(t – t0)] E para dilatação térmica temos... L1 = L0 * a * (t-t0) Lf = L + L1 Para o cobre, a = 17 × 10^-6 Vamos supor que num fio de cobre de 200mm (20cm) e bitola de 1mm, percebemos que subiu de 20ºC para 45ºC... Temos para 20ºC a resistência de: R0 = 1.72x10^-8 * 200 / 1 R0 = 0.00000344 ohms R0 = 3.44 uOhms Para 45ºC temos que saber qual foi a variação de tamanho que o fio teve... então... L1 = 200 * 17 * 10^-6 * (45-20) L1 = 0.085 em comprimento Lf = 200 + 0.085 = 200.085mm de comprimento Calculamos agora a dilatação da bitola... A1 = 1 * 17 * 10^-6 * (45-20) A1 = 0.000425 Af = 1 + 0.000425 = 1.000425mm Calculamos a resistividade para a variação de temperatura: p = 1.72*10^-8 * ( 1 + ( 0.0039 * (45-20) ) ) p = 1.89*10^-8 Agora, calculamos a nova resistência do fio... R1 = 1.89*10^-8 * 200.085 / 1.000425 R1 = 0.00000378 R1 = 3.78 uOhms Tivemos uma variação de... Rdif = R1 - R0 Rdif = 3.78 - 3.44 Rdif = 0.34 uOhms Veja... são quase 10% de aumento na resistência... ou seja... você perdeu eficiência de condutividade do fio quando a temperatura dele passou de 20ºC para 45ºC, pois resistindo mais há limitação de corrente, havendo limitação de corrente, proporcionalmente há uma queda de tensão. Em fiações como esta com bitola de 1mm e 200mm de comprimento (20cm) a variação é mínima, praticamente desconsiderável, mas já é possível ver um aumento de resistência no fio por volta dos 10% nas temperaturas que estipulei aqui... Então, assim como prega Carnot... "quanto maior a temperatura menor a eficiência", este também se aplica a fiações visto que há variações de sua resistência interna, conforme variação de temperatura, e esta por sua vez, acaba por limitar ou melhorar a condutividade. E assim sendo, acaba por comprovado o ganho e/ou perca de eficiência dos fios usando conceitos básicos de Carnot.

Assim como o nosso colega @albert_emule citou logo acima, influência sim! Lembre-se dos conceitos de maquinas térmicas de Carnot... Quanto maior a temperatura menor a eficiência, visto que como nosso colega @Mestre88 também já mencionou... Quanto maior a temperatura, maior dilatação do material, logo... com a dilatação do material, temos também o aumento da resistência deste material...

Não... o resistor vai agir como limitador de corrente... só vai piorar a questão kkkk Se você não pode dispor de uma segunda fonte, recomendo você procurar a saber mais e possivelmente montar o circuito step-up/boost você mesmo

Se estiveres pensando na porta USB do PS4 acredito eu, que sim... Mas uma outra alternativa é ligar esta fita a uma fonte de 12v (com pelo menos 140mA, claro). Quando digo fonte, pode ser qualquer coisa que olhe forneça 12v, pilhas e etc... Eu acredito que se queres usar a USB do PS4, deves usar o step-up/boost, porém deixo aberto para alguém do fórum sugerir algo que resolva seu problema talvez de outra forma... Você poderia medir a tensão de saída na USB do PS4 pra ter certeza se esta fornece apenas os 5v, caso forneça os 12v... acredito ser possível ligar a fita nela, mas acho improvável que seja 12v.

Nem me atentei ali, mas de qualquer forma, vai precisar do step-up... Refazendo as continhas... P = 4.8 * (35/100) P = 1.68w Dai temos... 1.68 = 12 x i i = 1.68/12 i = 0.14 ou 140mA Vai precisar elevar a tensão de 5v pra 12v e fornecendo uma ordem de pelo menos 140mA Acredito que este circuito que postei do ML deva funcionar tranquilamente...

Ali ele diz 4.8W o metro... neste rolo são 5 metros então... Dai temos... P (potência) = U (tensão) . i (corrente) Se usar os 5 metros mesmo, vai ter por volta de 2 amperes na fita toda... isso descartando as perdas... Um conversor 5v ~ 12v 2a deve resolver... http://produto.mercadolivre.com.br/MLB-830652660-conversor-usb-5v-para-12v-regulador-tenso-step-up-_JM

esses 12v é a tensão necessária para a fita e não a potência. a potência é dada em watts(W)

Normalmente as portas usb são da ordem dos 5v... Você sabe a corrente ou a potência dessa fita? Talvez você tenha que fazer um circuitinho step-up 5v -> 12v pra resolver isso, mas antes precisa saber a corrente que sua fita consome...

Entendi melhor como eles funcionam agora... Está mais claro... Os resistores vão forçar o CI a se "regular" conforme queda de tensão nos resistores R1 e R2 Sobre a dissipação dele... Vret = 16.98 Vout = 12 Vdis = Vret - Vout Vdis = 16.98 - 12 Vdis = 4.98 Pdis = Vdis * I Pdis = 4.98 * 5 Pdis = 24.9w Aparentemente o regulador deve dissipar isso, não? Começar a procurar um bom dissipador de calor

Fiquei um pouco confuso, mas talvez eu tenha entendido. Como o resistor de 1k volta pro Vout do LM338, eu ignoro ele na soma da conta que fiz, correto? Ele não está em paralelo com diretamente com o R2, logo, não é necessário que este seja considerado ali... Seria isso? Eu até cheguei a pensar nisso... mas... não sei o porque eu acabei desconsiderando o calculo... T = (1/60) * (1/2) // Retificação de onda completa T = 1/120 T = 0.008333 Q1 = 5*0.008333 Q1 = 0.041665 C1 = 0.041665 / 16.98 C1 = 0.00245376914 C1 =~ 2.454uF ~ 50v Capacitor de 2.200uF de 50v deve resolver meu problema... isso melhora muito as coisas :v valeu tio Sergio

Bom dia gente... gostaria de entender se fiz corretamente o calculo e se possui uma pequena alternativa pra isso... Aparentemente o valor deu... muito alto. Eu tenho uma pastilha peltier que é da ordem de 60w (12v - 5A) e vou usar um transformador 12v - 10A e montar o circuito retificador da fonte... Entrando 12V, retificado ele fica: Vret = 12 * 1.4142 Vret =~ 16.98v Eu não consegui encontrar algo para regular essa tensão se não for o LM338... Dai... R1 = 1k Ohm Iadj = 1.25/1000 Iadj = 0.00125 P1 = 1000 * (0.00125²) P1 =~ 0.002 P1 =~ 2mW Dai pra chegar nos meus 12v, eu calculei da seguinte forma... 12 = (1.25 * ( 1 + R2 / 1000 )) + (0.00125 * R2) 12 = 1.25 + (1.25R2 / 1000) + 0.00125R2 12 = 1.25 + 0.00125R2 + 0.00125R2 12 = 1.25 + 0.0025R2 -0.0025R2 = 1.25 - 12 0.0025R2 = 12 - 1.25 R2 = 10.75 / 0.0025 R2 = 4300 ohms P2 = R * i², pois P = Vi, V = R.i, então P = R.i² P2 = 4300 * (0.00125²) P2 =~ 0.007w P2 =~ 7mW Só que... como é feita a retificação da corrente... e ele sobe e desce os valores (nosso querido ripple)... eu preciso do capacitor pra dar uma filtrada nisso e manter o circuito operando com pouca perca durante o tempo do ripple... T = 1/60 =~ 0.016s de um pico até outro... então... Dai para calcular o capacitor fiz da seguinte forma: Q1 = 5*T Q1 = 5*0.016 Q1 = 0.08 Culombs Então... C1 = Q1 / Vret C1 = 0.08 / 16.98 C1 = 0.0047114252 C1 = 4.7mF ~ 50v (50v só por garantia) ou 4700uF ~ 50v Se estiver correto... um capacitor da ordem de 4.7mF/4700uF deve resolver o problema... Alguém sabe me dizer se temos erros de conta?
