Tudo que Carlos Zanon postou

  1. Fala gente, tudo bom? Bom, eu tenho um projetinho pessoal que existem diversos e diversos circuitos na internet. Uma bina com MT8870, direto na linha telefônica (com circuito para ler os pulsos claro). Eu quero fazer essa bina comunicar com o PC usando USB. De um momento inicial, eu gostaria de evitar o uso de microcontroladores (MC) com USB já integrado... Pelo que andei vendo de circuitos, basicamente o que tenho que fazer é converter o sinal USB do micro para SERIAL e usar os pinos do MC para fazer o I/O. Será que eu posso usar um MAX232 para fazer este serviço? Se eu puder usar o MAX232, o resto eu já me viro bem na montagem x) Entra USB do PC e vai ao MAX232 que converte para SERIAL e envia ao MC. O MC processa e devolve a comunicação aos pinos do MAX232 e este converte para o USB de volta... O Caminho de pensamento está correto? * Ainda não montei os circuitos, mas estou pensando nisso para comprar os componentes direitinho x) Nesse circuito da bina, vou usar os 5v da USB e o sinal que vem da rede de telefonia para identificar os pulsos.
  2. Use lei de ohm, como eu fiz. U = R * I 5 - 3.3 = R * 0.03 R = 1.7 / 0.03 R = 56.6666666667 Usar um resistor menor ali, pode até funcionar, mas a vida útil do led não vai ser a mesma.
  3. @João Pedro Possetti R = (5-3.3)/0.03 = 56 ohms por 1/8 w já da, mas recomendo você usar o de 62 ohms...
  4. @Isadora Ferraz Editei ali agora pouco kkkkkkk Percebi que tinha me esquecido do pino de clock
  5. Você pode usar CI's shift register do tipo serial-in parallel-out como por exemplo um... 74hc164 O Arduino usa somente 2 (1 dados e 1 de clock) das portas digitais para enviar os dados de forma serial para o 74hc164 e este a transforma em saídas paralelas... Dai com 2 portas você cria 8, por exemplo x)
  6. Se estas a fazer um download de um arquivo, por exemplo... Você irá receber mais do que enviar. O Contrario também é válido
  7. @João Pedro Possetti Você pode montar uma versão standalone dos arduinos :v http://www.placastandalone.com.br/standalone/
  8. Você marcou os inputs b e c? Você está tentando usar input radio... quando você não marca ele, ele não existe durante o envio do formulário
  9. @Asteka O Terra (0v) do optoacoplador deve estar ligado ao arduino... Se você considerar isso ali, está ok x)
  10. Não recomendo você fazer isso x) Recomendo você usar uma fonte externa e usar transistores pra fazer o chaveamento disso ai. Existe um limite de corrente nas portas do arduino e quando você puxa demais, o microcontrolador voa x3 Usando transistores como chave, você pode acionar cargas maiores sem problema de puxar muito dos pinos do arduino... outra forma também de fazer isso é usando um optoacoplador tipo um 4n35... Também funciona legal x)
  11. @tiagopraz Você precisa enviar ao PHP os dados, recomendo você usar ajax pra isso. Identifica o valor do div, realiza uma requisição a ajax pra informar o PHP sobre o conteúdo do div e processe os dados.
  12. você ta incluindo 2x o mesmo arquivo... normalmente isso da problema... tenta remover o include do final ou usar include_once nos 2 adicionado 0 minutos depois Outra coisa... qual erro está dando? Você pode capturar a tela?
  13. Nos input radio, estão faltando os values de cada um... Poe lá um valor pra cada que ele deve calcular tranquilo Valor de A: <input type="radio" name="a" value="????"> <br> Valor de B: <input type="radio" name="b" value="????"> <br> Valor de C: <input type="radio" name="c" value="????"> <br>
  14. Obrigado Isadora, vou corrigir ali, entendi errado o post dele x_x Só corrigi ali, falando que a tensão não muda, permanece os 2.5v x)
  15. @mateusMX A tensão ali não aumenta não... se mantém a mesma x) Capacitor em série: 1 / Ceq = 1 / C1 + ... + 1 / Cn Capacitor em paralelo Ceq = C1 + ... Cn
  16. Você tirou esse componente de onde? Rádio/aparelho de som? Tv? Se for de rádio/aparelho de som... Posso tentar chutar que seja algum tipo de bobina isolada contra interferência...

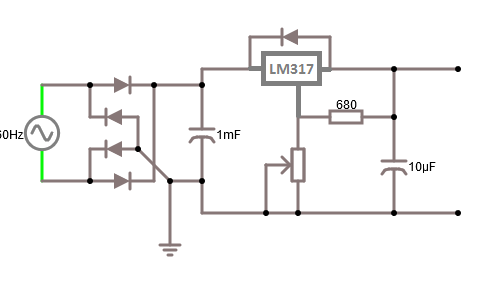

  17. Eu cheguei a ver uns esquemas que usavam o diodo dai entendi que era por causa da tensão reversa do capacitor... Dai eu montei dessa forma aqui: Ali na entrada alternada é o transformador de 20v
  18. Me ensinou bastante... o outro post tinha resolvido mas este foi mais claro ainda
  19. É que entendi logo na saída do regulador conforme estava escrito, mas tranquilo, entendi o que você quis dizer agora :3 Muito obrigado aos 2
  20. @Jaime Neto23 Vá em seu PHP.ini e mude as opções: display_errors = Off Mude para display_errors = On e depois vá em error_reporting = ???? e deixe error_reporting = E_ALL adicionado 1 minuto depois Reinicie seu apache e veja os erros que ele irá exibir. https://dev.mysql.com/doc/refman/5.7/en/insert.html Para mais informações sobre a sintaxe do sql

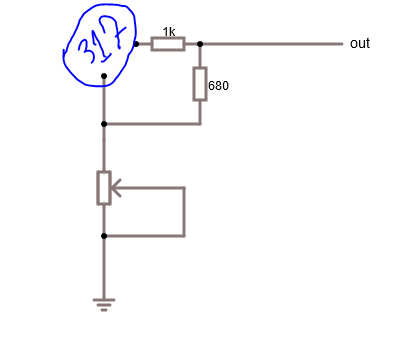

  21. Correto @faller, eu errei ali na conta... Estamos falando do resistor 1k logo na saida do LM317, certo? Em 20v, com 1k, a corrente é de 2mA, 20mA... 20 = 1000 * i i = 20/1000 i = 0.02 Errei 1 digito, ficou 20mA... Digo, se eu puxar mais de 20mA, puxar uns 100mA eu não vou ter meus 20v entregues... Ele vai dar uma queda pois o resistor tentará limitar a corrente em 20mA, não vai "conseguir" e isso fará com que haja uma queda na tensão... certo?

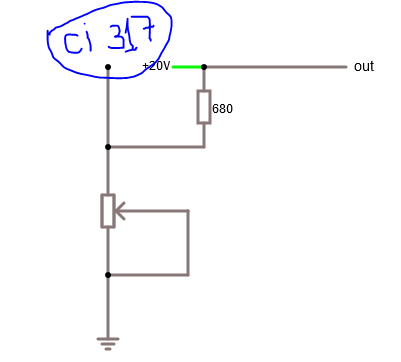

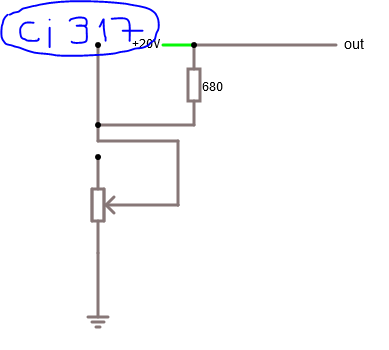

  22. Cara pálida entender errado, mim burro. Peço desculpas @faller Segue esquema abaixo como tive que ligar pra ele regular direitinho... Quando eu ligava dessa forma abaixo, ele não estava regulando... adicionado 13 minutos depois Ele não vira um "limitador" de corrente dessa forma aqui você diz? 20 = 1000 . I i = 20/1000 i = 0.002 Se eu acabar por puxar mais de que 2mA, eu vou ter uma queda de tensão no resistor mesmo com o regulador enviando 20v, certo?
  23. Beleza :v vou fazer isso e ver como ela se comporta :3 muito obrigado Não estava tendo regulagem (no multímetro) quando o potenciômetro estava sendo usado somente com o pino central... É o mesmo caso da carga? Eu tive que usar os pinos dos extremos e ligar o central com o pino que ia ao negativo da fonte... Dai ele regulou... Procede?
  24. @faller Eu tenho certeza que este post seu será minha referência de mais pessoas, tu simplificou muito e desta vez entendi melhor como fazer. @Mestre88 Só tive um pequeno problema ao ajustar o potenciômetro acima dos 12v... até certo ponto ele abaixo dos 50% +-, ele regula direitinho... se passar disso ele sobe até os 16v (12v retificado) e não há que faça ele voltar. Dai desligo, descarrego os capacitores, e etc... Depois volta, se sem querer passa do limite, o CI parece que entra em curto... mas não queima pois volta a funcionar depois de um tempo.
