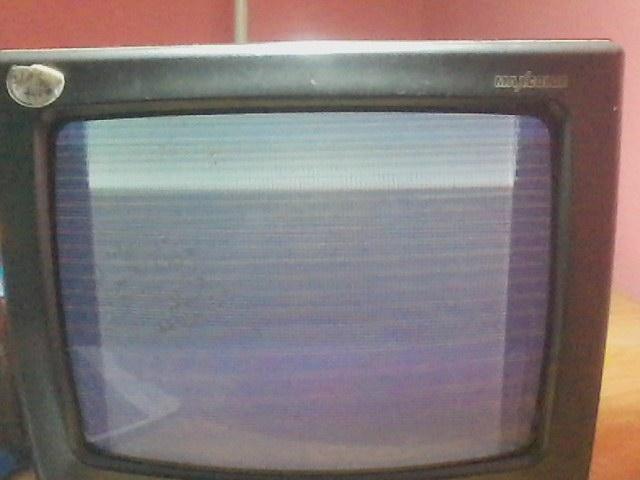

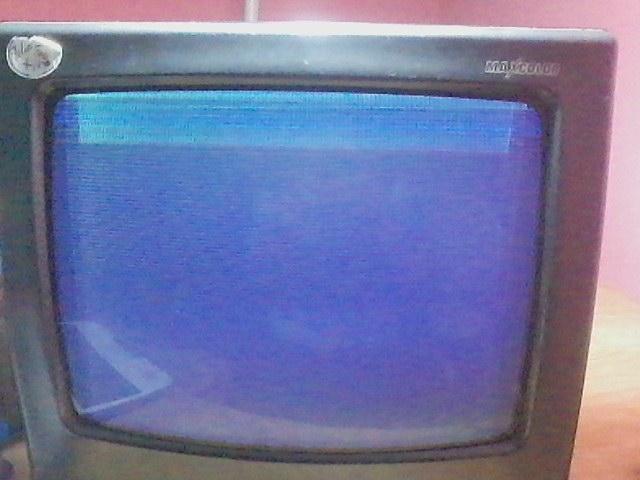

Amigos peguei essa TV totalmente inoperante os capacitores de filtro do secundário e também do s vertical estavam esgotados troquei todos a TV voltou a funcionar só que com as imagem boradas de azul quando aumento o screen a imagem normaliza só que a TV deu vazamento no cabo do flyback sera que e porque o screen esta alto? se eu diminuir a imagem fica azul e borrada.

amigo tem 15,8v no pino 3

amigos estou com essa tv a imagem ta normal mas a tv esta sem som ja injetei sinal nos pinos do ic404 tda1013b mais nao sai som no alto falante testei o alto falante ele esta bom notei que no pino 7 do ic404 tem apenas 4.5v quando solto o emissor do q401 aparece 8v no pino 7 do ic404 e como se o q401 tivesse matando essa tencao troquei ele e continua da mesma forma alguem tem uma dica?

ok vou trocar o capacitor

ok amigo so para complementar o q810 esta aquecendo muito.

amigo regulei e a tv fica com algumas linhas na parte superior da tela

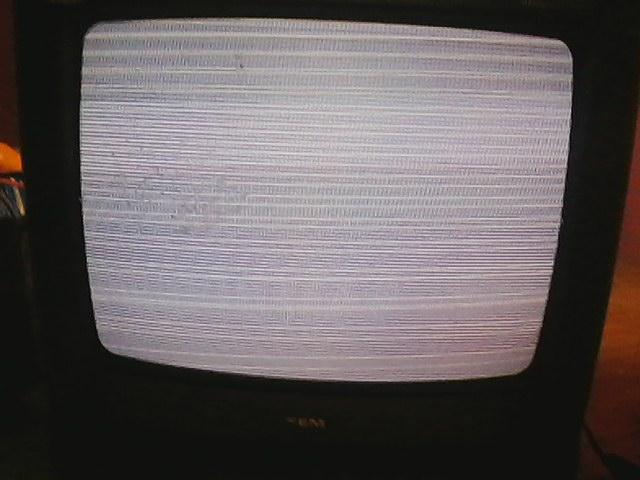

amigos refiz algumas soldas e a tv voltou a funcionar porém com a imagem assim. alguem poderia me dar uma dica?

amigos estou com essa tv no secundario tem apenas 62v se eu retirar o q801 a tensão sobe para 114v ja substitui o q801 mas continua na mesma. alguem tem uma dica?

voce pode tentar fazer uma formatacao se nao resolver nao tem outra forma

amigo tem conserto teria que substituir a tela devido a queda a tela trincou por dentro

amigo posta uma foto da imagem dele

troque o capacitor de largura e verifique a defletora mas antes de tudo isso verifique os enrolamentos do flay beck no esquema e faca as medicoes se uma enrolamento conduzir com outro o flay esta com problema outro teste seria com o multimetro em x1 coloque uma ponteira na chupeta do flay e com a outra toque em todos os pinos do flay nao pode dar continuidade em nenhum

acredito que tenha que substituir ela

amigos vocês sabem me dizer quais os componentes fazem a funcao do mute dessa tv?

amigo ja testei o alto falante e troquei o ci de audio.

amigos essa tv esta sem som ja troquei o ci de audio mas nao resolveu observei que no varicap tem a tensão de 32v mas a de +5v tem e -7v nao entendo porque essa tensão esta negativa. algum ja pegou uma tv assim?

amigo quando peguei essa tv ele estava com a tensão com esse valor so troquei esse transistor e resolveu, existe algum teste para ele?

amigo troquei algumas bobinas em volta do q101 e quando liguei a tv ela nao funcionou mais a tensão no coletor do saida horizontal esta em 62v acho que deu problema no q803 s1854. voce conhece algum substituto para esse transistor

amigo qual analise eu preciso fazer na area do varicap pois o +b dele esta com 12v normal

amigo so que algumas tensoes nao batem com o que o esquema indica

amigo eu me refiro e ao QS01 la7910.

amigo analisando tambem o chaveamento l-h-u o qs01 no pino1=12v pino2=0v pino3=0.5v pino4=0v pino6=13.8v pino7=0.6v pino9=12v essas tencao nao bate com as do esquema troquei o qs01 mas as tensoes cotinua assim.

amigo observei tambem que o pino 30 do q501 tem 12v no esquema diz que e para ter 3,3v.

ja tentei o problema e que parece que o sinal da emissora fica fraco então a tv entra no modo tela azul sera que isso nao tem haver com o varicap?

amigo ela e bem antiga nao tem a funcao av voce sabe me dizer como desativar a funcao tela azul? qual componente faz essa funcao? pelo controle ja tentei mas o menu dela so tem a opcao de cor e brilho
