Como fazer um Line Out - Amp

Recommended Posts

Jemec    18

Boa tarde!

Fiz um amplificador de contra - baixo com Power e Pré separados, gostaria de ver se é possível incluir o Line out para usar o baixo normal e também colocar na mesa.

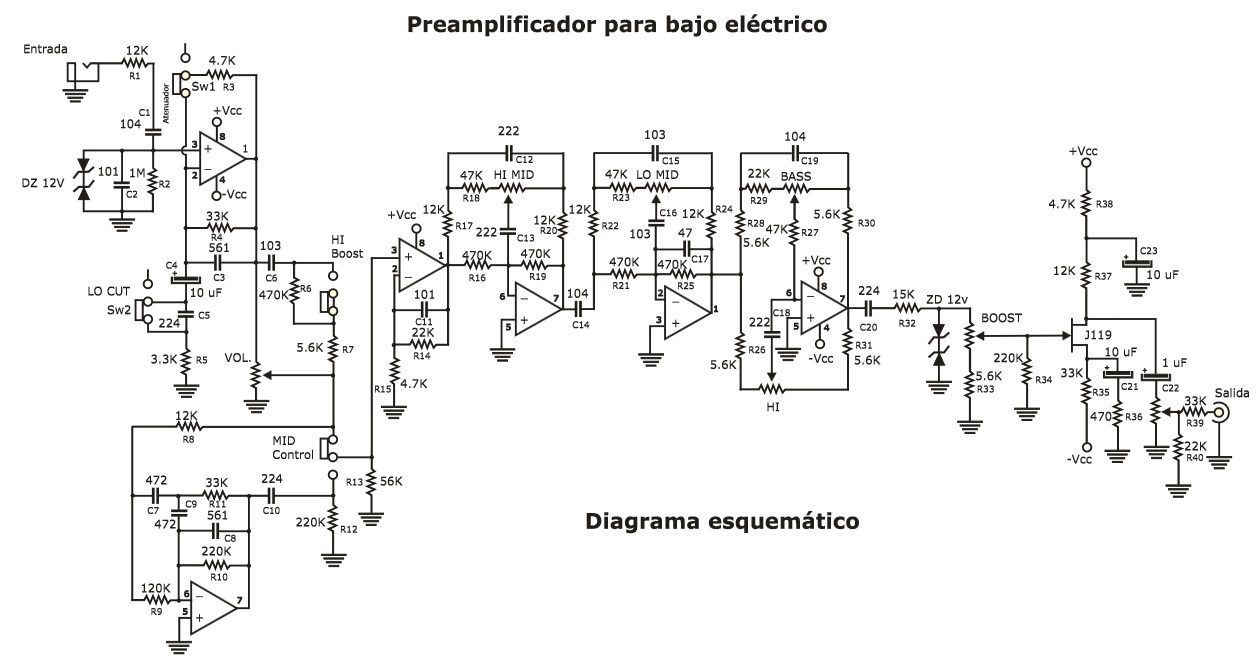

Utilizei esse esquema para o Pré:


Esquema do Power:



Alguém sabe como poderia fazer o Line Out?

adicionado 53 minutos depois

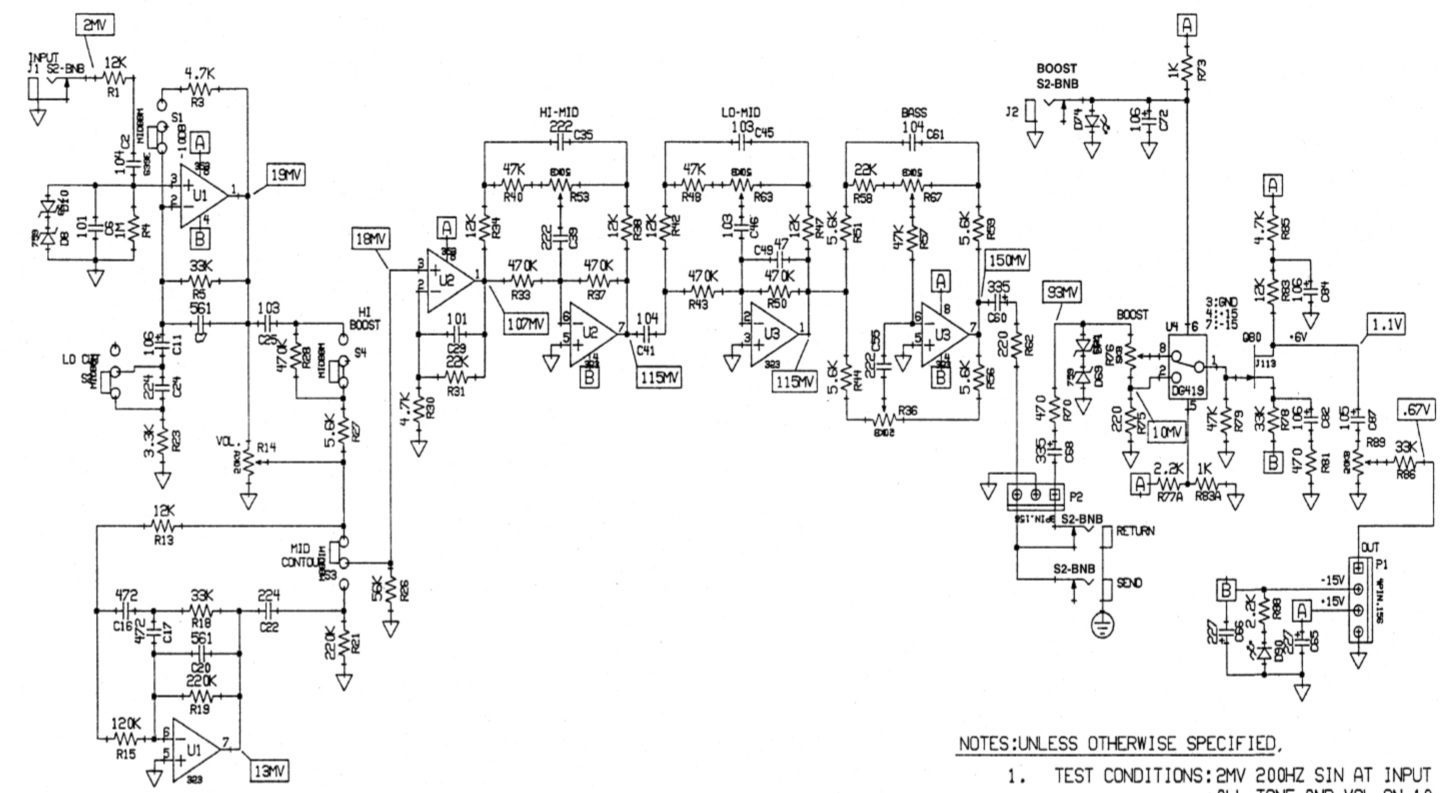

  • O esquema do pré original é esse:


Manual original com esquemas:
400RB_SM.PDF

Compartilhar este post


Link para o post
Compartilhar em outros sites
Mestre88    945

A saída de Line Out para mesa de som geralmente é colocada na saída do pré, bem ali no resistor de 33K próximo ao volume.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
Jemec    18
  • Autor do tópico
  • Também pensei nisso, mas como não tenho certeza.

    adicionado 37 minutos depois

    Mas vi que o line out do original sai do power :(.



    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Mestre88    945
    1 hora atrás, Jemec disse:

    Mas vi que o line out do original sai do power :(.



    Saída do power?

    Porque se for a entrada dá na mesma.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Jemec    18
  • Autor do tópico
  • Não é entrada do power, no manual na pagina 11 mostra direct out.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Mestre88    945
    26 minutos atrás, Jemec disse:

    Não é entrada do power, no manual na pagina 11 mostra direct out.

    Vi o esquema agora. É na saída do power, mas tem um divisor de tensão lá.

    Se quiser fazer assim também pode.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Jemec    18
  • Autor do tópico
  • Mas o power que estou usando é diferente.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Mestre88    945
    6 minutos atrás, Jemec disse:

    Mas o power que estou usando é diferente.

    Mas é tudo power, mesma coisa entendeu.

    Se colocar os mesmos resistores de la, aqueles de 12K e 470R e ligar no borne funciona.

    Se quiser ligar o borne na saída do pré/entrada do power também dá.

    Você que escolhe.

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Jemec    18
  • Autor do tópico
  • Postado (editado)

    Acho que entendi: tenho uma potência máxima 100w por canal, ou seja 100w em 8 ohms, vai aparecer sobre a carga de 8 ohms mais ou menos 33Vrms.  Se você quiser utilizar um nível de 1Vrms máximo no  line out, precisa fazer um divisor por 33.

    adicionado 8 minutos depois

    Esse é um amp de 20W:


    Também há um divisor de tensão no Line out = j3.

    Editado por Jemec

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
    Jemec    18
  • Autor do tópico

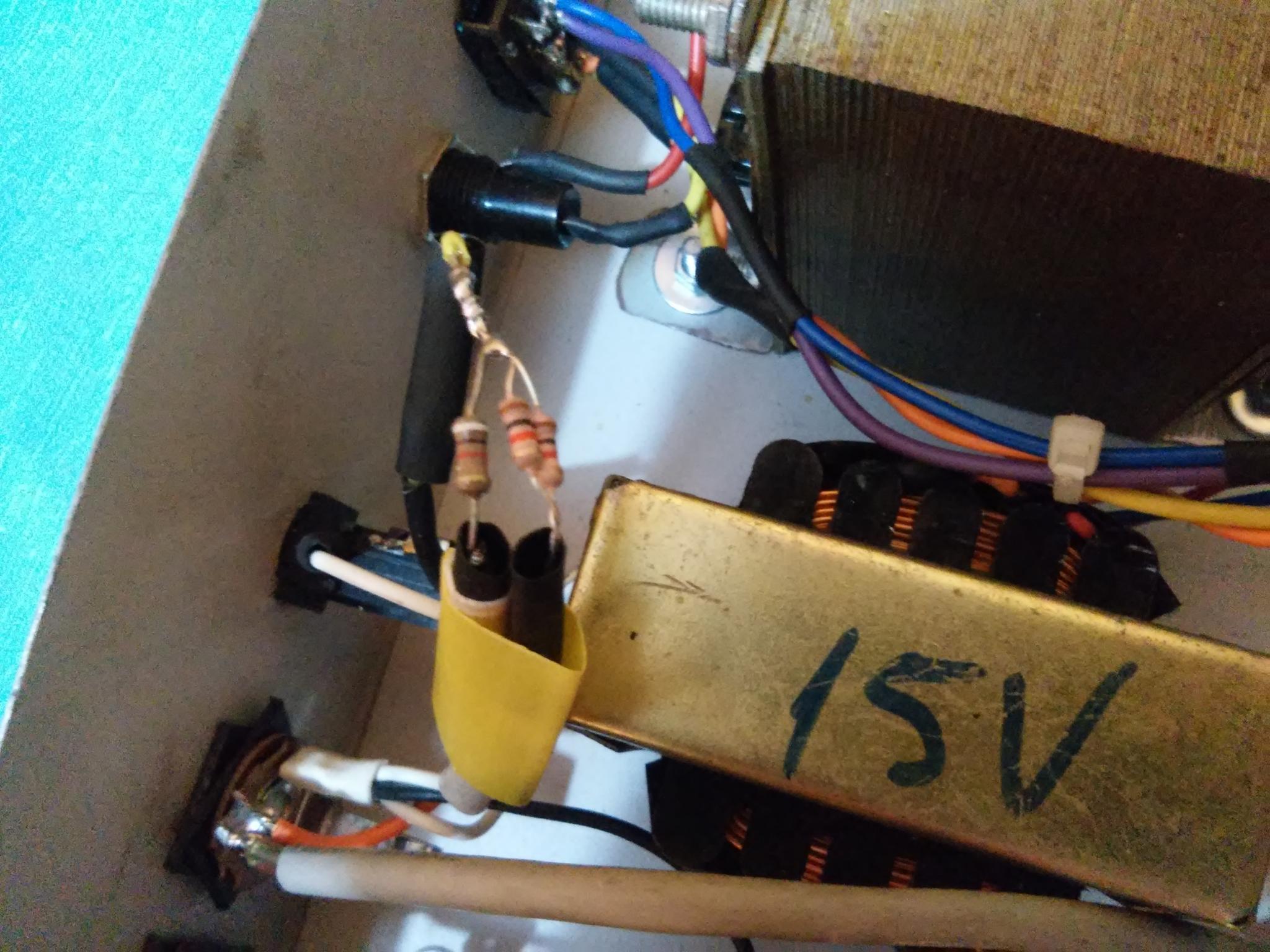

  • Fiz o Line Out utilizando o divisor de tensão.
    Utilizando a formula, cheguei que no line out do amp original tem o sinal aproximadamente de 1.5V, com toda a potência que é de 200w.
    Como o amplificador que fiz são dois canais de 100W. Peguei um dos canais e fiz um dobrador de tensão.

    Utilizando a formula:

    Vout = VCC x (R2/R2+R1).

    O Power original tem um divisor com os resistores de 12k e 470R e uma tensão de 41v AC na saída.

    Vout = 41 x (470/(470+12000))

    Vout = 1,54v

    No Power que estou utilizando tem 29V na saída e utilizei R2 = 470R e calculei o R1 = 9k1

    Vout = 29 x (470/(470/9100))
    Vout = 1,42v

    Potência do resistor

    Req = 9570ohm
    VCC =29V
    I = V/R
    I = 29/9570
    I = 0,003A ou 3mA

    P = VxI
    P = 29 x 0,003
    P ≈ 0,088W
    No qual usei resistores de 0.5W ou 1/2W.



    adicionado 6 minutos depois

    Fiz o Line Out utilizando o divisor de tensão.
    Utilizando a formula, cheguei que no line out do amp original tem o sinal aproximadamente de 1.5V, com toda a potência que é de 200w.
    Como o amplificador que fiz são dois canais de 100W. Peguei um dos canais e fiz um dobrador de tensão.

    Utilizando a formula:

    Vout = VCC x (R2/R2+R1).

    O Power original tem um divisor com os resistores de 12k e 470R e uma tensão de 41v AC na saída.

    Vout = 41 x (470/(470+12000))

    Vout = 1,54v

    No Power que estou utilizando tem 29V na saída e utilizei R2 = 470R e calculei o R1 = 9k1

    Vout = 29 x (470/(470/9100))
    Vout = 1,42v

    Potência do resistor

    Req = 9570ohm
    VCC =29V
    I = V/R
    I = 29/9570
    I = 0,003A ou 3mA

    P = VxI
    P = 29 x 0,003
    P ≈ 0,088W
    No qual usei resistores de 0.5W ou 1/2W.


    Testei e funcionou legal :)


    adicionado 7 minutos depois

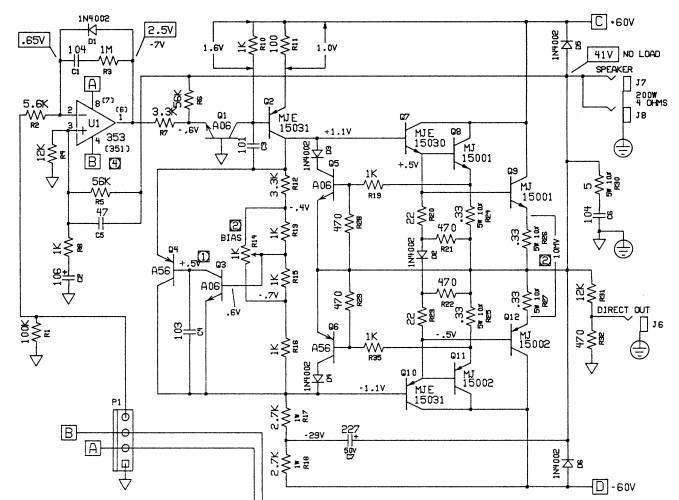

    Circuito do amplificador original:
