Minirider

Dúvida num componente de um esquema

Recommended Posts

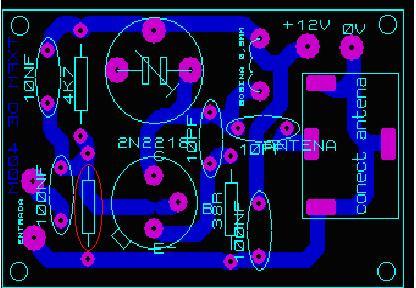

ola,eu montei este esquema de um transmissor fm,só k não sei k resistencia ou k porcaria coloco onde na imagem esta assinalado a vermelho,pois não tem nenhuma referencia,alguem já montou ou sabe o k coloco lá?


Compartilhar este post


Link para o post
Compartilhar em outros sites

não percebi o que deseja pois não vejo componente a vermelho

alias a imagem não é o esquema mas sim o pci com a posicao de componentes

se explicar melhor posso tentar ajudar

Compartilhar este post


Link para o post
Compartilhar em outros sites
  • Autor do tópico
  • é o componente com um circulo vermelho á volta supostamente uma resistencia!!! esse é o unico esquema k eu tenho é a pci com os componentes e os valores!

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Minirider

    desculpe mas na imagem que colocou não vejo nenhum componente a vermelho

    cololoque uma seta a amaralo por exemplo que indique o componente

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Nico ta la um circulo vermelho veja logo ao lado direito do 100nf(canto inferior esquerdo, 2º componente a contar da esquerda)

    :-BEER

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

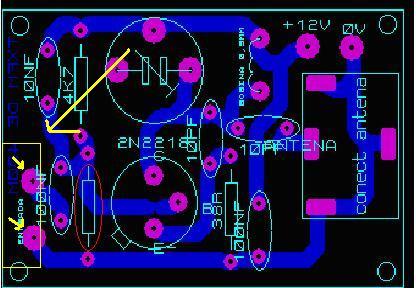

    meus caros eu não estou cego , hehehehe

    o que quer e julgo ser o que esta na imagem .

    este é o ponto de ligaçao de ENTRADA , neste caso poderá ligar um microfone , audio ou o que desejar.

    repare que isto é um transmissor de fm e só pode transmitir algo se colocar um sinal de entrada.

    agora desculpem mas aquillo não é um componente mas sim pontos de ligaçao para entrada do circuito.

    por isso insisto sempre em colocarem o esquema electronico

    espero ter ajudado


    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Caro e estimado nico.... você não esta a entender é a resistencia que esta logo a seguir ao 100nf do lado direito.... veja melhor vai entender ampliando a imagem vai ver um circulo vermelho a volta da resistencia... eu é que estou no trabalho se não realçava a mesma... tente ver melhor..

    Abraços

    :-BEER

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    ok já me apercebi

    no meu monitor não se distingue o vermelho nessa imagem

    é uma resistencia agora tera que se determinar o valor

    Minirider

    coloque aqui o site onde viu esse circuito pois tem de se ver o ponto de funcionamento do transistor ou as indicaçoes dadas

    de outra forma pode não funcionar bem

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Eu já vi o esquema desse tranmissor!!!

    O valor dessa resistência é de 3K9 tenho certeza!

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
