Análise do Secundário
Esta fonte usa três retificadores em seu secundário.
A corrente máxima teórica que cada linha pode fornecer é dada pela fórmula I / (1 - D), onde D é o ciclo de trabalho usado e I é a corrente máxima suportada pelo diodo de retificação. Como esta fonte usa o projeto meia-ponte, o ciclo de trabalho é de 50%, ou seja, basta somar a corrente máxima de todos os diodos de cada saída.
A saída de +12 V usa um retificador F16C20C, que possui uma corrente máxima de 16 A (8 A por diodo interno a 125° C, queda de tensão máxima de 1,3 V, que é extremamente alta). Isso nos dá uma corrente máxima teórica de 16 A ou 192 W para a saída de +12 V. Note que este retificador não é do tipo “Schottky” e, portanto, apresenta uma alta queda de tensão (menor eficiência).
A saída de +5 V usa um retificador Schottky S20C45C, que possui uma corrente máxima de 20 A (10 A por diodo interno a 125° C, queda de tensão máxima de 0,65 V). Isso nos dá uma corrente máxima teórica de 20 A ou 100 W para a saída +5 V.
A saída de +3,3 V usa um retificador Schottky HBR2045, que possui uma corrente máxima de 20 A (10 A por diodo interno a 150° C, queda de tensão máxima de 0,7 V). Isso nos dá uma corrente máxima teórica de 20 A ou 66 W para a saída +3,3 V.
Claro que esses valores são teóricos e a potência máxima que a fonte poderá fornecer dependerá de outros componentes.
Note como esta fonte usa retificadores mais forte nas saídas de +5 V e +3,3 V do que na saída +12 V, um cenário típico de fontes projetadas 10 anos atrás. Atualmente a maior parte da corrente/potência extraída pelo computador está concentrada no barramento de +12 V (por causa do processador e placas de vídeo).

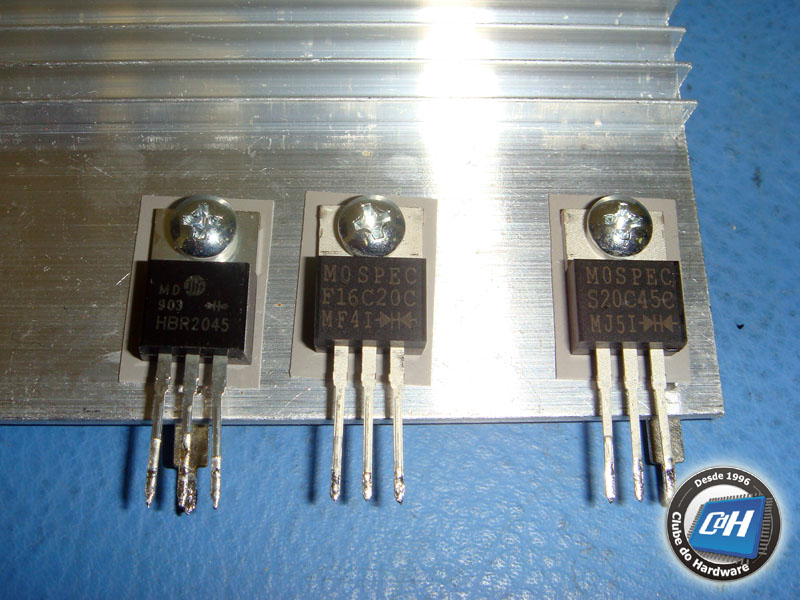

Figura 12: Retificadores de +3,3 V, +12 V e +5 V
Uma coisa que nos chamou atenção foi que esta fonte não tem as bobinas de filtragem em seu secundário, o que acarretará em altos níveis de oscilação e ruído.

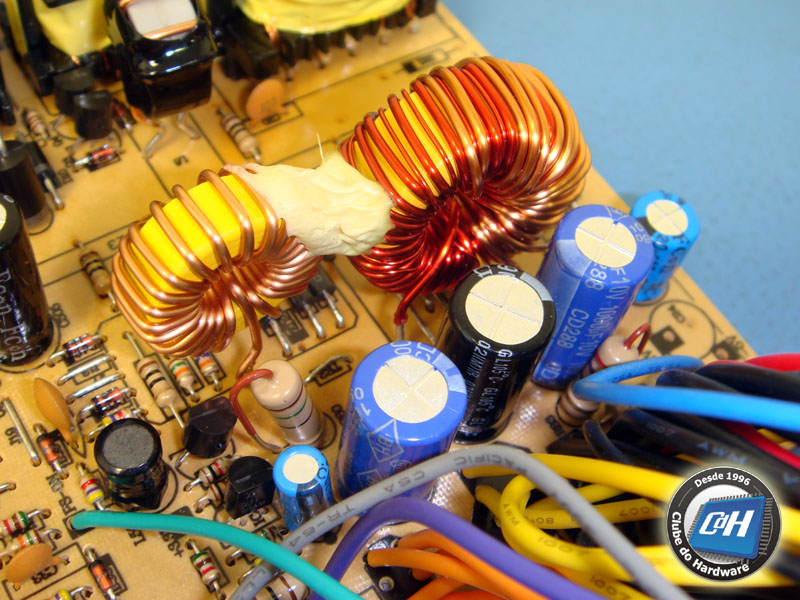

Figura 13: Ausência de bobinas de filtragem no secundário
O sinal Power Good e as proteções da fonte são implementadas por um circuito integrado AS339, que tem quatro comparadores de tensão internamente.

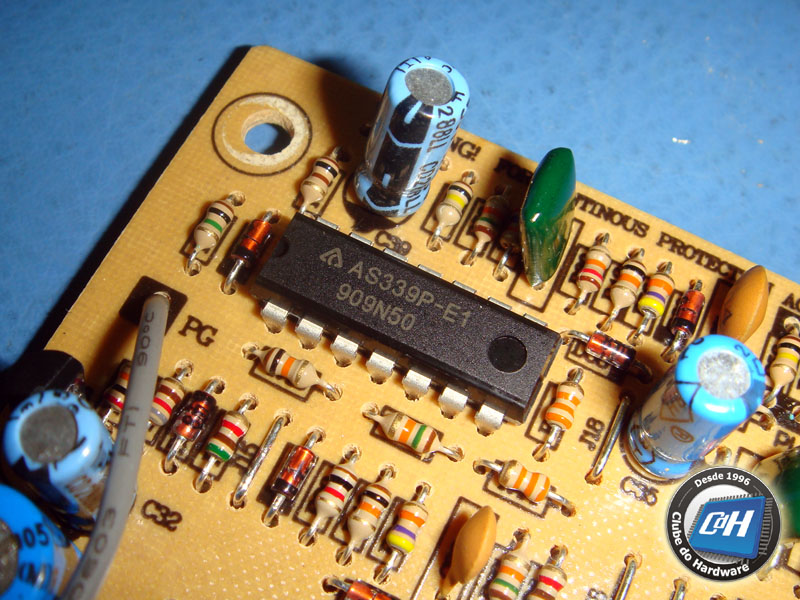

Figura 14: Comparador de tensão
