Análise do Primário
Vamos agora dar uma olhada em profundidade no primário da Logisys PS600A12. Para uma melhor compreensão do que iremos falar aqui, sugerimos a leitura do nosso tutorial Anatomia das Fontes de Alimentação Chaveadas.
Em vez de usar uma ponte retificadora pronta, esta fonte de alimentação usa quatro diodos convencionais. Esta é outra evidência de que estamos diante de uma fonte de baixo custo. Quatro diodos 1N5408 são usados, cada um capaz de entregar até 3 A a 75° C. Com isso esta fonte em teoria é capaz de extrair até 345 W em uma rede elétrica de 115 V; assumindo uma eficiência de 80%, os diodos permitiriam que esta fonte fornecesse até 276 W sem a queima desses componentes. Claro que estamos falando apenas desses componentes e o limite real dependerá de outros componentes da fonte de alimentação. Com esta evidência nós podemos dizer que é simplesmente impossível que esta fonte seja de 600 W.

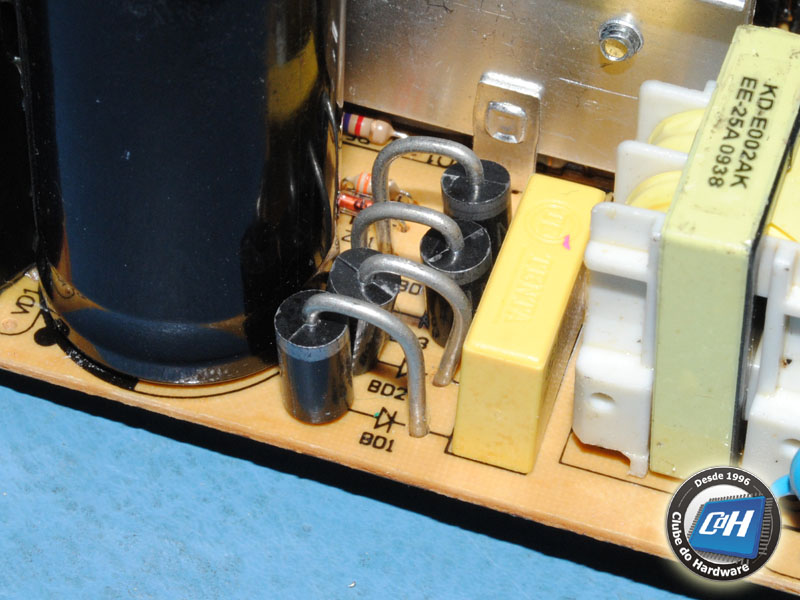

Figura 10: Ponte de retificação
Os capacitores eletrolíticos usados no circuito dobrador de tensão são japoneses, da Chemi-Com, e rotulados a 105° C. Mas nós suspeitamos que eles sejam falsificados.
A Logisys PS600A12 usa dois transistores de potência NPN 2SD209L em sua seção de chaveamento usando a topologia meia-ponte, cada um suportando até 12 A a 25° C em modo contínuo (infelizmente o fabricante desses transistores não disse quanto eles podem fornecer em altas temperaturas).

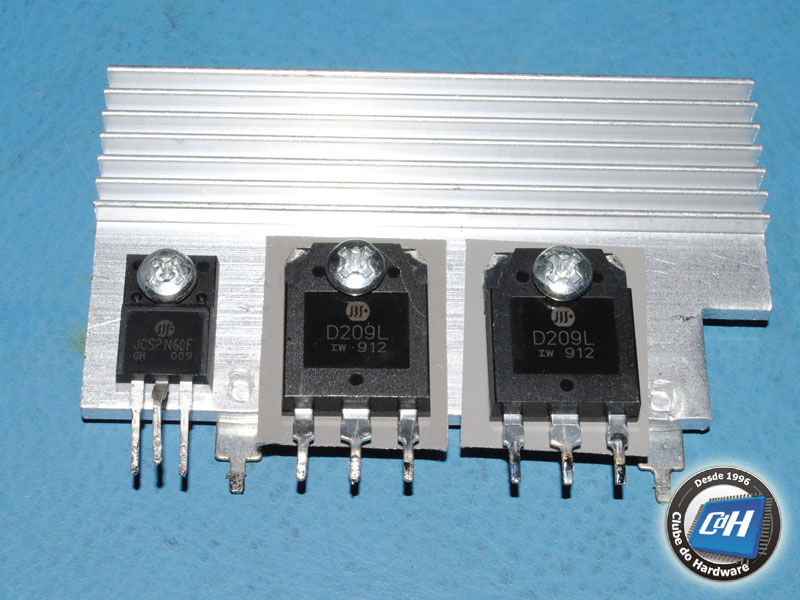

Figura 11: Transistores chaveadores
Os transistores chaveadores são controlados por um circuito integrado controlador PWM TL494, que está fisicamente localizado no secundário.

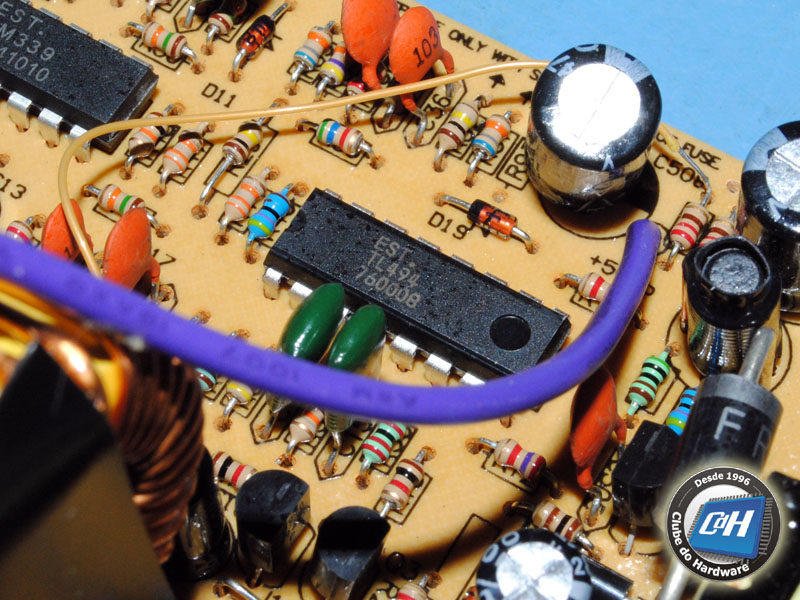

Figura 12: Controlador PWM
Vamos agora dar uma olhada no secundário desta fonte de alimentação.
