Introdução
É hora de testarmos mais uma fonte de baixo custo, a Pixxo PK-300, uma fonte de 300 W comercializada Brasil pela mesma empresa por trás das fontes Dr. Hank, a Home Tech. Assim como as fontes Dr. Hank, as fontes Pixxo são fabricadas pela empresa KME. De acordo com Home Tech, a KME e a sua subdiária K-MEX (que está presente no Brasil) não comercializam esta fonte usando a marca deles.
Ao recebermos a fonte a primeira coisa que reparamos foi a caixa em português de tradutor on-line (“baixo ruído acústico de fonte alimentação” em vez de “fonte de alimentação de baixo ruído acústico”, etc). De acordo com a Home Tech isto será corrigido no próximo lote.
Figura 1: Fonte de alimentação Pixxo PK-300.
Figura 2: Fonte de alimentação Pixxo PK-300.
A Pixxo PK-300 tem 14 cm de profundidade usando uma ventoinha de 120 mm em sua parte inferior e baseada na topologia meia-ponte, sem circuito PFC ativo. Assim como outras fontes da K-Mex/KME/Dr. Hank, a Pixxo PK-300 tem uma saída de +5 V em sua parte traseira para alimentar dispositivos externos.
Apenas o cabo principal da placa-mãe possui proteção de nylon, que parte de dentro da fonte, como você pode conferir na Figura 1. Todos os fios são 18 AWG, que é a bitola correta a ser usada. Pelo menos aqui o fabricante fez algo decente. A reduzida quantidade de cabos corresponde a um produto de baixo custo. Ela vem com:
- Cabo principal da placa-mãe com conector de 20/24 pinos.
- Um cabo com um conector ATX12V.
- Um cabo com um conector de seis pinos para placas de vídeo.
- Um cabo de alimentação SATA com dois conectores.
- Um cabo de alimentação para periféricos com dois plugues padrão e um conector para unidades de disquete.
- Um cabo de alimentação para periféricos com dois plugues padrão.
Esta fonte, ao contrário de várias outras fontes de baixo custo, vem com um cabo de alimentação para placas de vídeo.
Os cabos são ridiculamente curtos, medindo apenas 35 cm entre a carcaça da fonte e o primeiro conector do cabo, tornando impossível a instalação desta fonte em gabinetes do tipo “full tower” ou gabinetes torre média onde a fonte fica na parte inferior. Cabos com mais de um conector possuem 15 cm de distância entre os conectores.

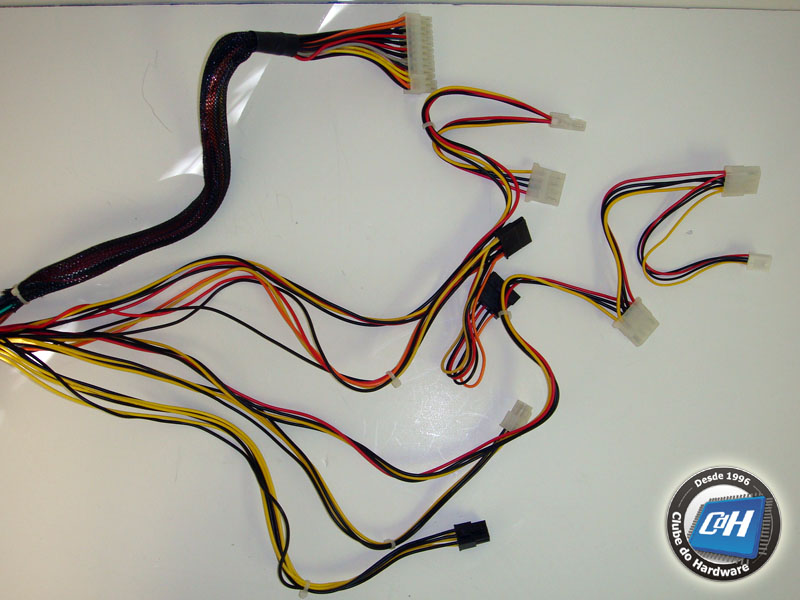

Figura 3: Cabos.
Analisando atentamente o cabo principal da placa-mãe achamos uma raridade: o fio branco de -5 V! Este fio foi eliminado na revisão 1.2 do padrão ATX12V em janeiro de 2002, portanto estamos falando de uma fonte que foi originalmente projetada antes desta data. Ou seja, fonte com projeto antigo “recauchutada”.
Vamos agora dar uma olhada no interior desta fonte de alimentação.
