Análise do Primário
Vamos agora dar uma olhada em profundidade no primário da Seventeam ST-500BAZ. Para uma melhor compreensão do que iremos falar aqui, sugerimos a leitura do nosso tutorial Anatomia das Fontes de Alimentação Chaveadas.
Esta fonte usa duas pontes de retificação GBU1006 conectadas em paralelo, cada uma suportando até 10 A. Em uma rede elétrica de 115 V essas pontes seriam capazes de puxar até 2.300 W da rede elétrica. Supondo uma eficiência de 80%, esta fonte seria capaz de entregar até 1.840 W em suas saídas. Adoramos quando os fabricantes resolver encarar a palavra “superdimensionamento” ao pé da letra...

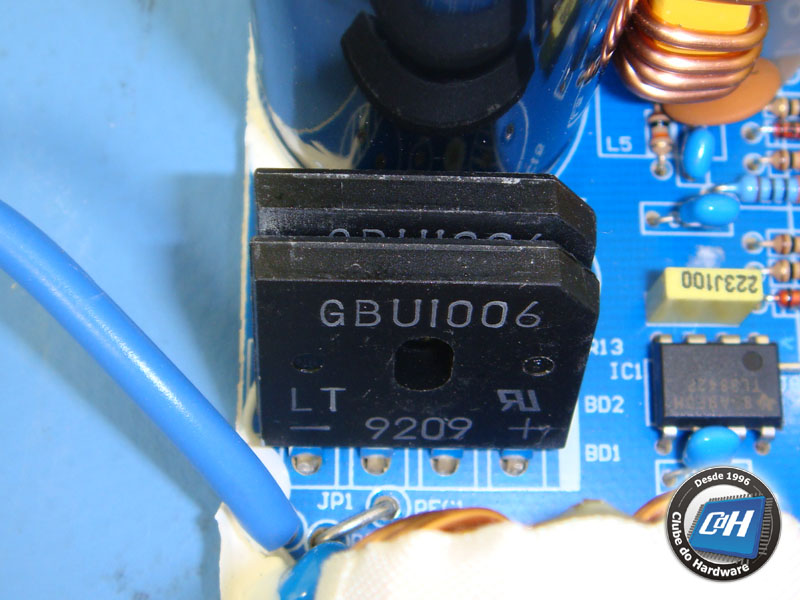

Figura 9: Pontes de retificação.
Foi com grande surpresa que vimos a Seventeam ST-500BAZ usando um projeto mais moderno que o de outras fontes sem circuito PFC. Normalmente fontes sem circuito PFC usam uma topologia chamada meia-ponte, que é considerada obsoleta para os padrões de hoje. A ST-500BAZ usa um projeto de chaveamento direto com um transistor, usando dois transistores MOSFET conectados em paralelo. Note que a presença de dois transistores foi feita apenas para duplicar a corrente suportada, não significando que o projeto seja o de chaveamento direto com dois transistores usado em fontes mais modernas. Outra felicidade foi ver transistores MOSFET em vez de transistores bipolares de potência (BJT).
Os transistores usados são do tipo 2SK2611, cada um suportando até 9 A a 25° C (infelizmente o fabricante não informa a corrente máxima desses transistores a 100° C) e apresentando uma resistência quando ligado, RDS(on), de 1.100 mΩ, que é altíssima, isto é, apresentam baixa eficiência (o valor presente em transistores encontrados em fontes mais modernas fica na faixa dos 200 mΩ).
Figura 10: Transistores chaveadores (o transistor da direita é responsável pela fonte standby/+5VSB).
Os transistores chaveadores são controlados por um circuito integrado TL3842.
Figura 11: Controlador PWM.
Vamos agora dar uma olhada no secundário desta fonte de alimentação.
