Introdução
Apesar de a ST-500BAZ estar saindo de linha, vários leitores nos pediram para fazermos um teste completo desta fonte, já que este modelo foi bastante vendido por aqui. Então vamos lá.

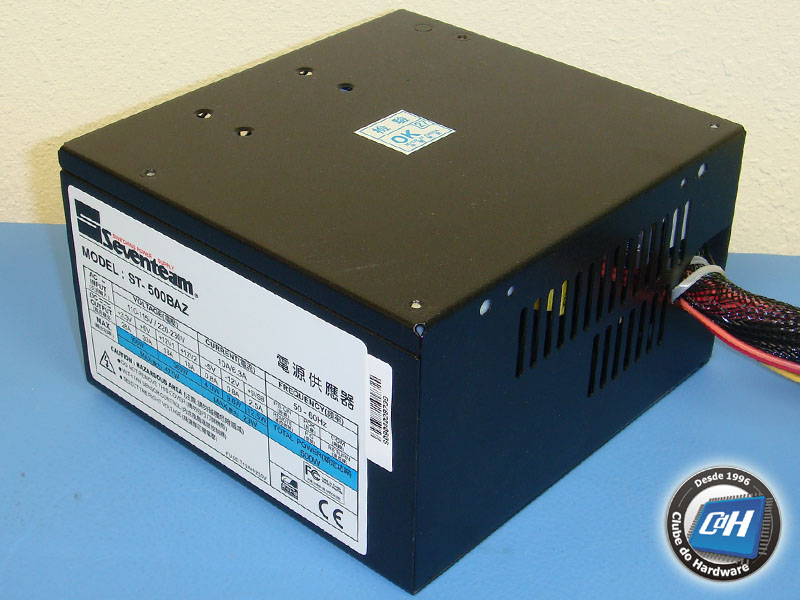

Figura 1: Fonte de alimentação Seventeam ST-500BAZ.
Figura 2: Fonte de alimentação Seventeam ST-500BAZ.
A Seventeam ST-500BAZ é uma fonte de alimentação pequena, com 14 cm de profundidade e uma ventoinha de 120 mm em sua parte inferior. Ela não tem circuito PFC ativo, mas usa um projeto mais moderno do que o normalmente usado por fontes sem este recurso (daremos mais explicações quando retratarmos o primário desta fonte).
Apenas o cabo de alimentação principal da placa-mãe possui proteção de nylon, que parte de dentro da fonte. Todos os cabos usam fios da bitola correta (18 AWG). A fonte testada vem com os seguintes cabos e conectores:
- Cabo principal da placa-mãe com conector de 20/24 pinos.
- Um cabo com dois conectores ATX12V que, juntos, formam um conector EPS12V.
- Um cabo com um conector de seis/oito pinos para placas de vídeo.
- Dois cabos com dois conectores de alimentação SATA cada.
- Um cabo com três conectores padrão para periféricos e um conector de alimentação para unidades de disquete.
Todos os cabos têm 50 cm de comprimento, com os cabos com mais de um conector tendo 15 cm entre os conectores.
A configuração dos cabos condiz com um produto de baixo custo.
Figura 3: Cabos.
Observando atentamente o conector principal da placa-mãe, notamos a presença do fio de -5 V (branco), que foi abolido da especificação ATX em janeiro de 2002, indicando que esta fonte utiliza um projeto antigo.
Vamos agora dar uma olhada no interior desta fonte de alimentação.
