Por Dentro do Lian Li PC-X2000F (Cont.)
O Lian Li PC-X2000F suporta placas-mãe ATX estendido (E-ATX) e também os padrões CEB (Compact Electronics Bay Specification, 305 x 267 mm) e EEB (Electronics Bay Specification, 305 x 330 mm) de placas-mãe para servidores. Se você tem uma placa-mãe CEB ou EEB terá de usar o suporte mostrado na Figura 15.

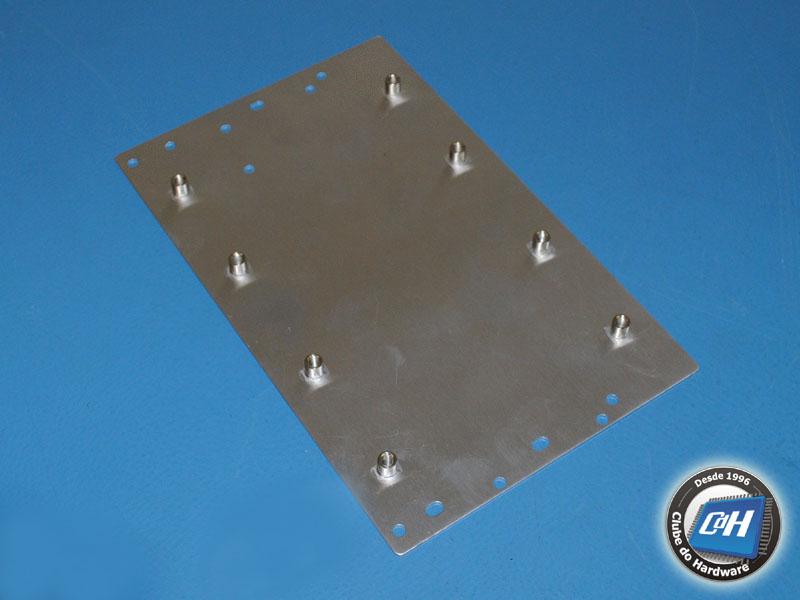

Figura 15: Suporte para placas-mãe CEB e EEB
O gabinete vem com mecanismos individuais e robustos que dispensam o uso de parafusos para a instalação de placas de expansão. Inclusive, os mecanismos usados no PC-X2000F são os melhores que já vimos até hoje. O oitavo slot de expansão, no entanto, não usa um desses mecanismos, e a placa de expansão deve ser instalada neste slot usando um parafuso de dedo preto.

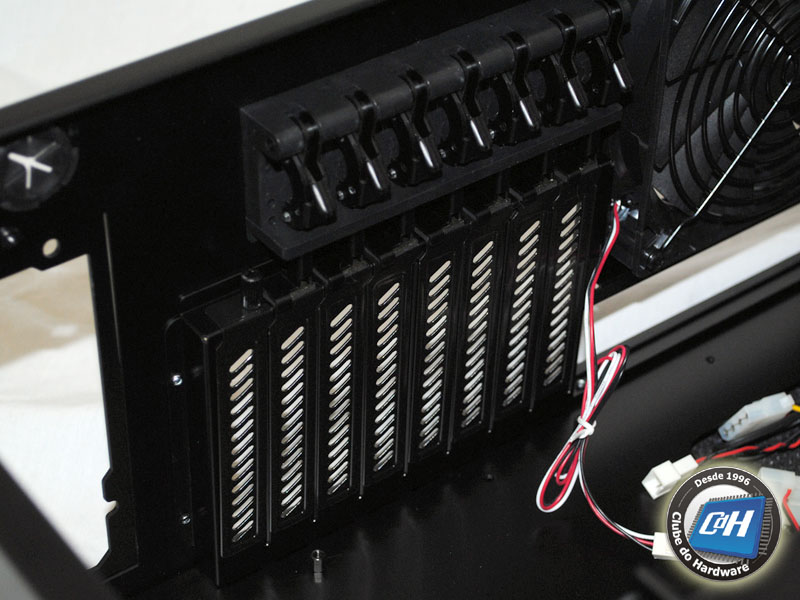

Figura 16: Slots de expansão
O PC-X2000F vem com um suporte para prender as placas de expansão, impedindo que elas saiam de seus slots durante o transporte, veja as Figuras 17 e 18.

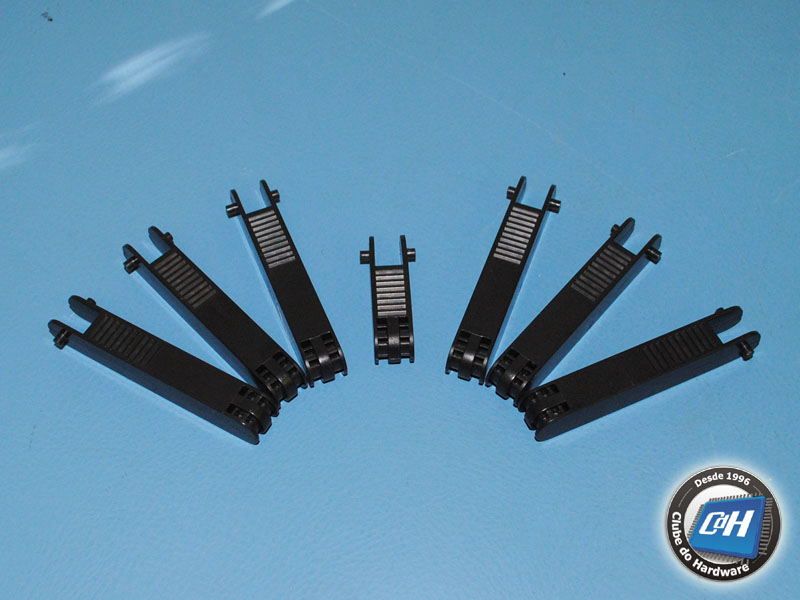

Figura 17: Suportes para prender as placas de expansão
Figura 18: Suportes para prender as placas de expansão
Este gabinete permite a instalação de placas de vídeo com até 34 cm de comprimento.
O produto vem com um suporte especial para a instalação da fonte de alimentação. O compartimento da fonte permite a instalação de fontes com até 20 cm de comprimento. Se você precisar instalar uma fonte maior, poderá usar um extensor que vem com o produto, que faz com que o gabinete suporte fontes com até 26 cm de comprimento.

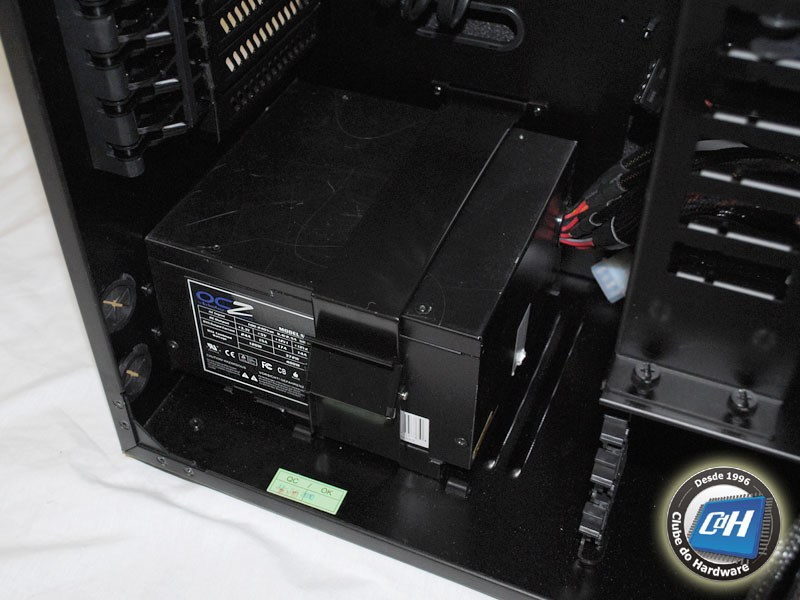

Figura 19: Compartimento da fonte de alimentação

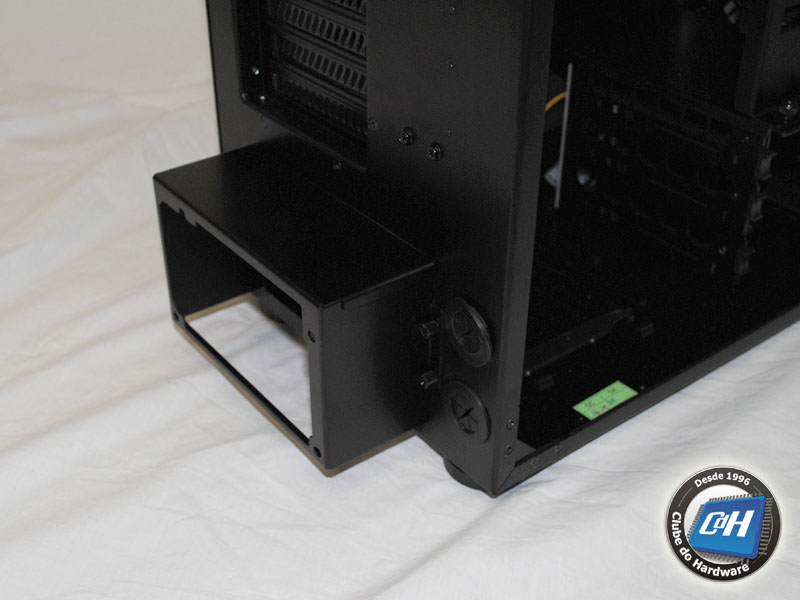

Figura 20: Extensor da fonte de alimentação
