Regulador de tensão

O circuito regulador de tensão da ASRock Z370 Taichi tem 14 fases para o processador. O regulador de tensão usa um chip controlador Intersil ISL69138 (projeto digital). Cada fase utiliza um circuito integrado SM7341EHKP, que integra os MOSFET "lado alto" e "lado baixo" no mesmo encapsulamento.

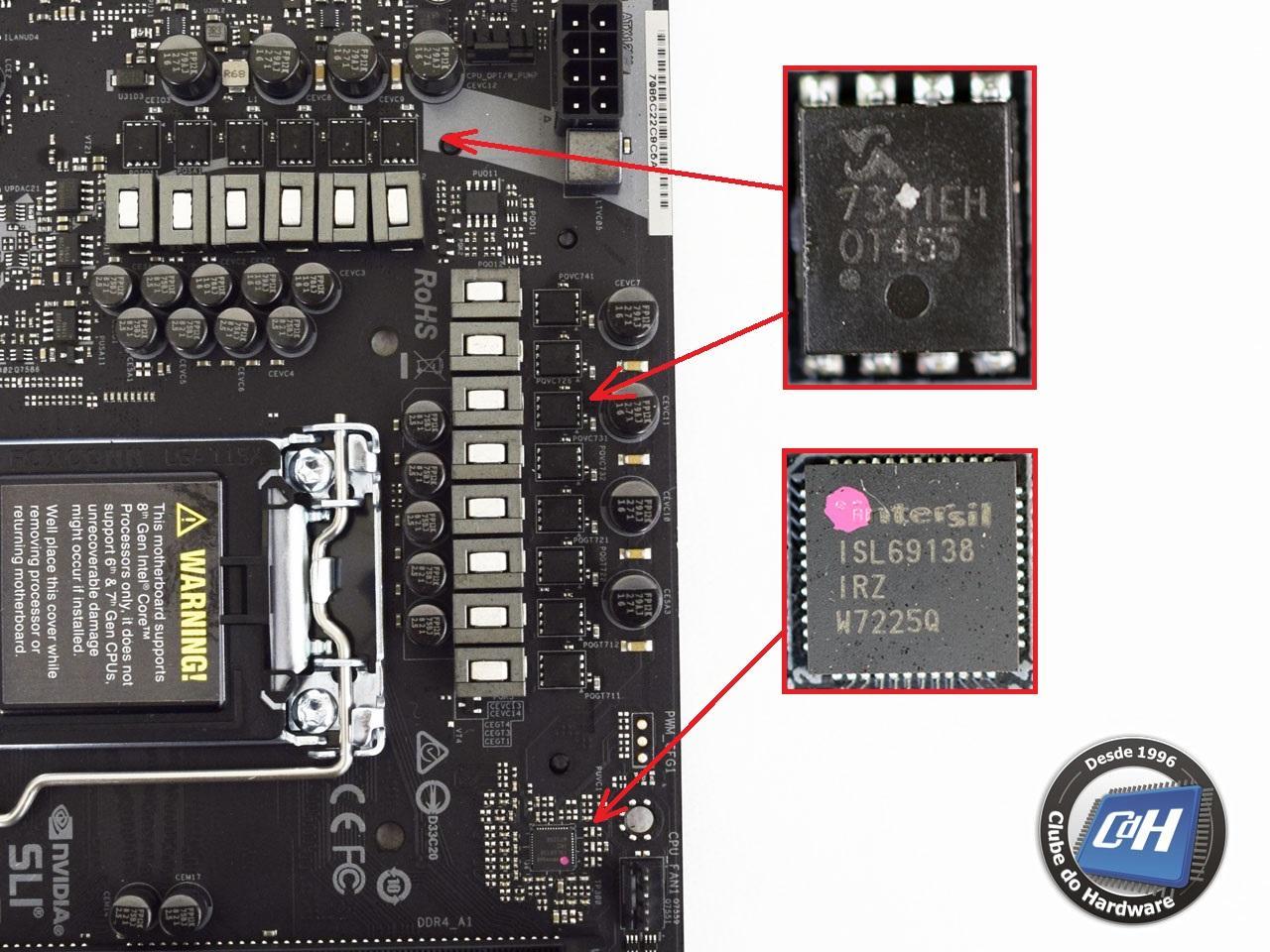

Figura 10: circuito regulador de tensão

A ASRock Z370 Taichi utiliza capacitores sólidos de alta qualidade da Nichicon (“12K Black capacitors”) e todas as bobinas são de ferrite com especificação de 60 A.

Se você quiser aprender mais sobre o circuito regulador de tensão, leia o nosso tutorial sobre o assunto.

 Compartilhar
Ir à lista de análises em Placas-mãe

Comentários de usuários

Respostas recomendadas

  • Editor
Rafael Coelho
  • Editor
1 hora atrás, GabrielLP14 disse:

@Rafael Coelho Excelente review da placa Rafael, o que acha de explicar para que serve "este botão", se não me engano é para poder atualizar o BIOS sem o processador e memória correto?



Não, este botão é para limpar o conteúdo da memória CMOS, ou seja, para zerar as opções do setup.
