Placa-mãe ASRock Z370 Taichi


     29.803 visualizações    Placas-mãe    7 comentários
Placa-mãe ASRock Z370 Taichi
Produto Recomendado

Periféricos on-board

O chipset Intel Z370 é uma solução de apenas um chip, também conhecido como PCH (Platform Controller Hub ou hub controlador de plataforma). Esse chip oferece seis portas SATA-600, suportando RAID (0, 1, 5 e 10).

A placa-mãe traz estas seis portas, mais duas portas SATA-600 controladas por um chip ASMedia ASM1061.

As portas SATA são instaladas na extremidade da placa-mãe e rotacionadas em 90 graus, de forma que a instalação de placas de vídeo não as bloqueie.

Três das portas SATA-600 são compartilhadas com os slots M.2, de forma que se algum desses slots estiver sendo usado por um SDD SATA, a respectiva porta SATA-600 será desabilitada.


Figura 4: as portas SATA-600

O chipset Intel Z370 suporta 14 portas USB 2.0 e dez portas USB 3.0. A ASRock Z370 Taichi oferece seis portas USB 2.0, disponíveis em três conectores localizados na placa-mãe. Há seis portas USB 3.0, todas controladas pelo chipset, sendo quatro delas no painel traseiro e quatro disponíveis em dois conectores (estas, multiplicadas por meio de um chip ASMedia ASM1074). Há ainda três portas USB 3.1, duas no painel traseiro (uma tipo A e uma tipo C) e uma disponível em um conector, controladas por um chip ASMedia ASM3142.

A ASRock Z370 Taichi não traz portas FireWire nem Thunderbolt.

Esta placa-mãe suporta áudio no formato 7.1, gerado pelo chipset usando um codec Realtek ALC1220, que oferece uma relação sinal/ruído de 120 dB para as saídas analógicas e 108 dB para as entradas analógicas (infelizmente outras características não foram divulgadas). De qualquer forma, fica claro que é um codec topo de linha e que essas especificações são excepcionais até mesmo para o usuário que pretende trabalhar profissionalmente capturando e editando áudio analógico. Toda a seção de áudio é fisicamente separada dos outros circuitos, o que reduz a interferência e ajuda o circuito de áudio a atingir suas relações sinal/ruído nominais. Além disso, o circuito de áudio utiliza capacitores da japonesa Nichicon e amplificador para fones de ouvido TI NE5532.

As saídas de áudio analógico são independentes, e a placa-mãe também vem com uma saída SPDIF óptica on-board.

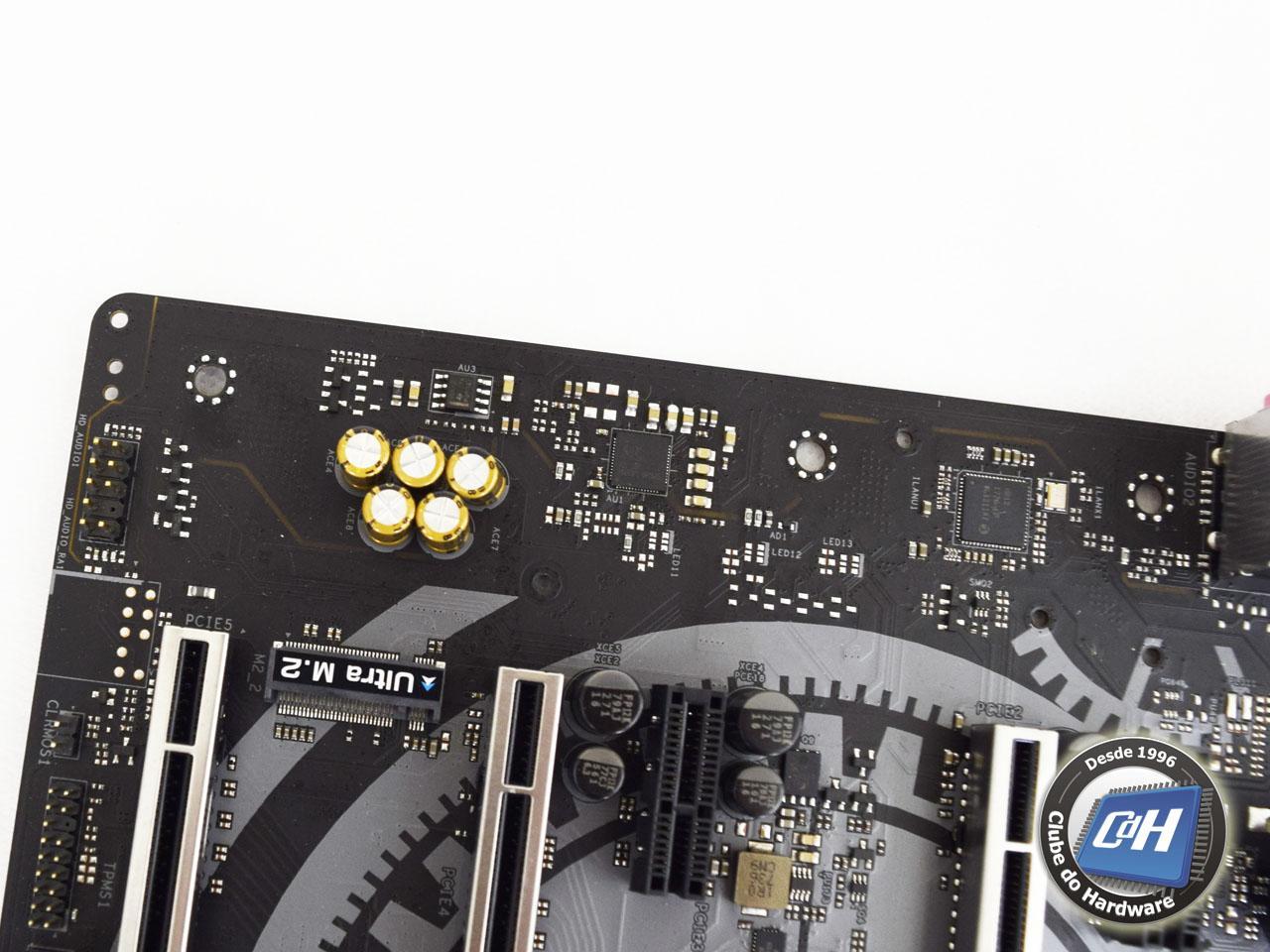

A Figura 5 mostra a seção de áudio da placa-mãe.


Figura 5: seção de áudio

A placa-mãe analisada vem com duas portas Gigabit Ethernet, uma controlada por um chip Intel I219V e outra controlada por um chip Intel i211AT.

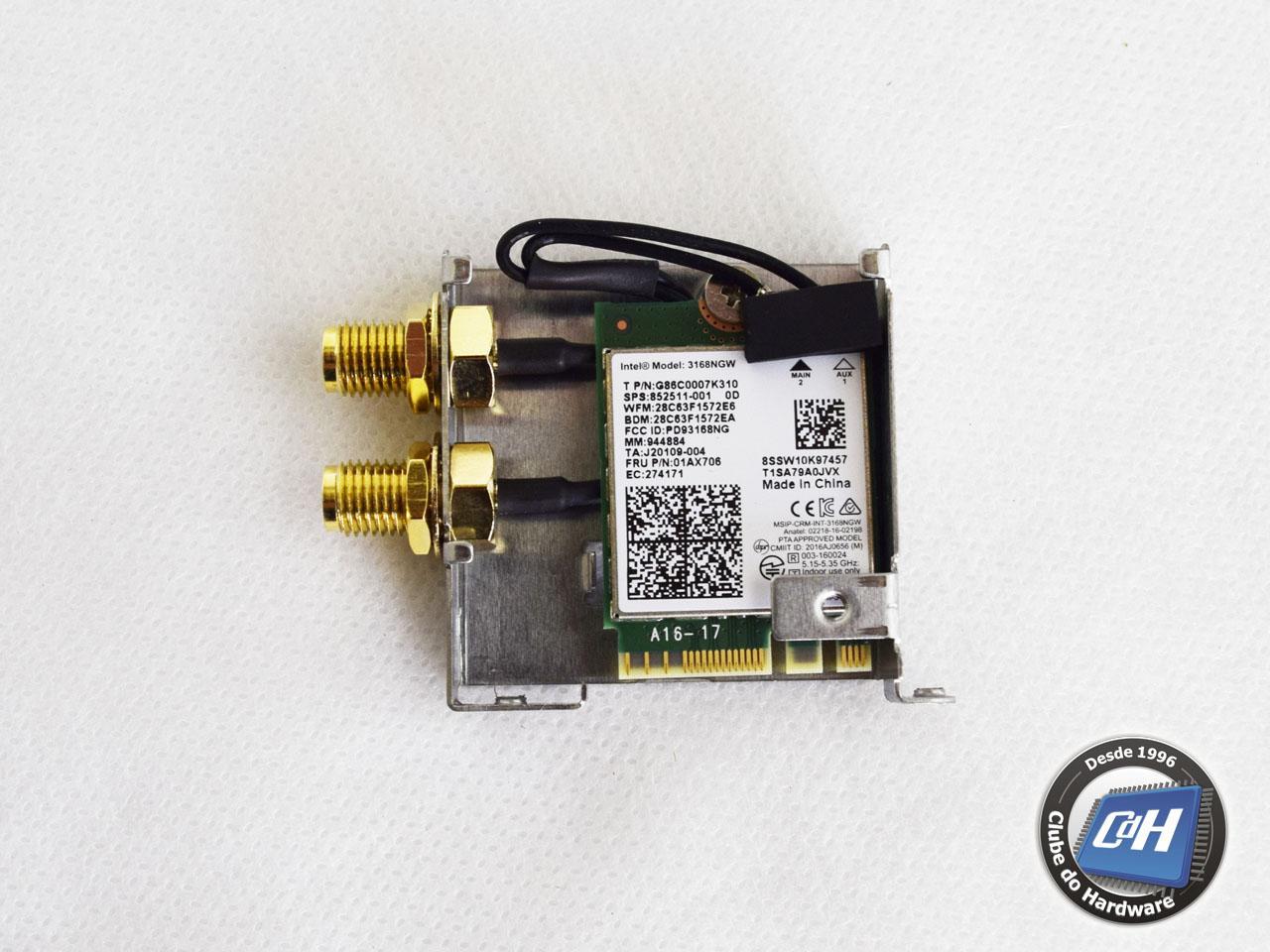

A placa-mãe também vem com com um adaptador de rede sem fio Intel 3168NGW, padrão IEEE 801.11ac com suporte a duas bandas, que também é compatível com Bluetooth 4.2, que vem em um módulo M.2 instalado no painel traseiro da placa-mãe, que pode ser visto na Figura 6.


Figura 6: interface de rede sem fio

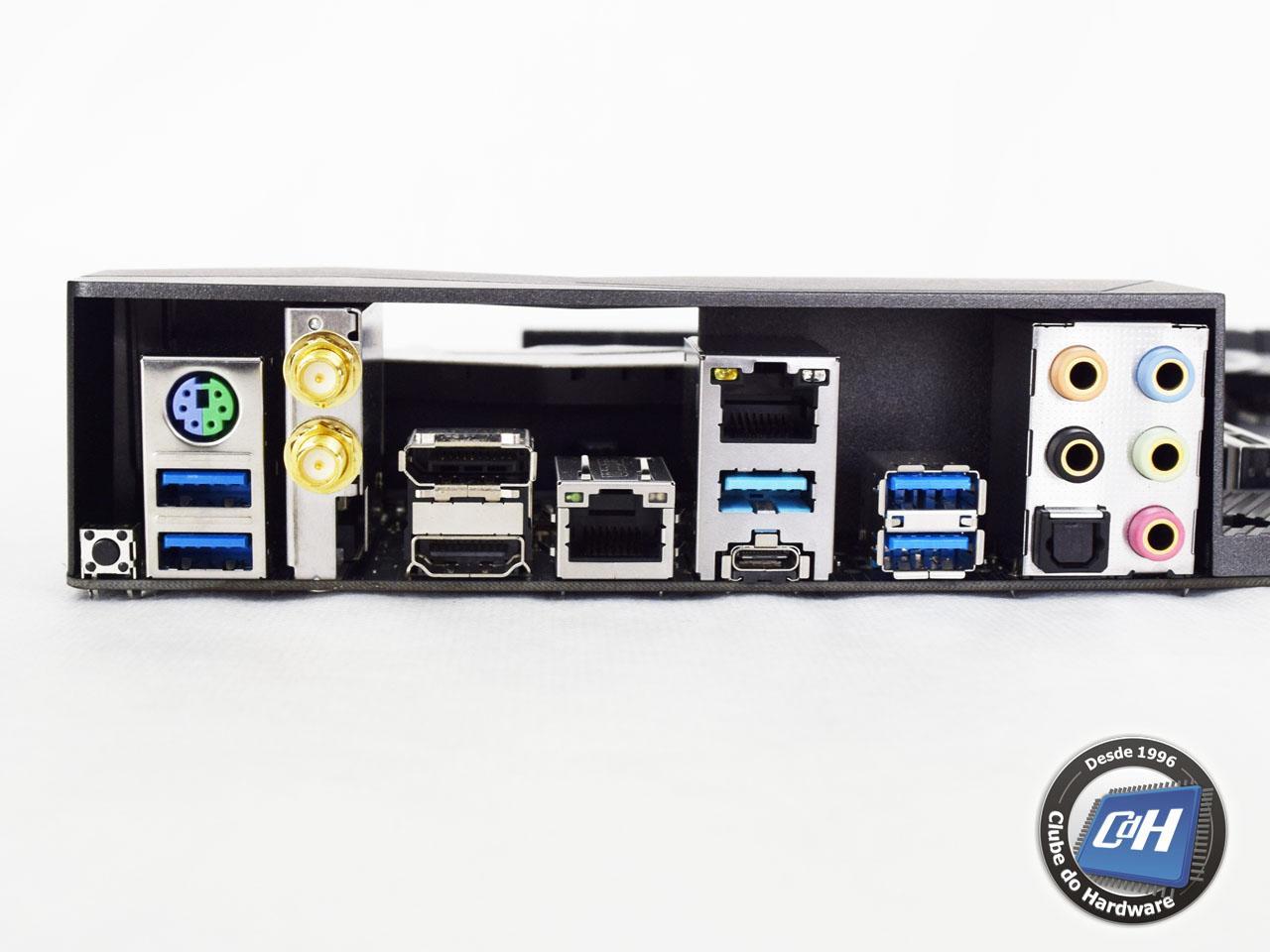

Na Figura 7, podemos ver o painel traseiro da placa-mãe, com um botão clear CMOS, um conector PS/2 compartilhado para teclado ou mouse, duas portas USB 3.0, os conectores das antenas da placa de rede sem fio, uma saída DisplayPort, uma saída HDMI, duas portas Gigabit Ethernet, duas portas USB 3.1 geração 2 (uma tipo A, e uma tipo C), duas portas USB 3.0 tipo A, saída SPDIF óptica e os conectores de áudio analógico.


Figura 7: painel traseiro
