Regulador de tensão
O circuito regulador de tensão da Gigabyte Z370N WIFI tem seis fases para o processador. O regulador de tensão usa um chip controlador Intersil ISL95866 (projeto digital). Cada fase utiliza dois transistores, sendo um NTMFS4C10N ("4C10N") e um NTMFS4C06N ("4C06N").

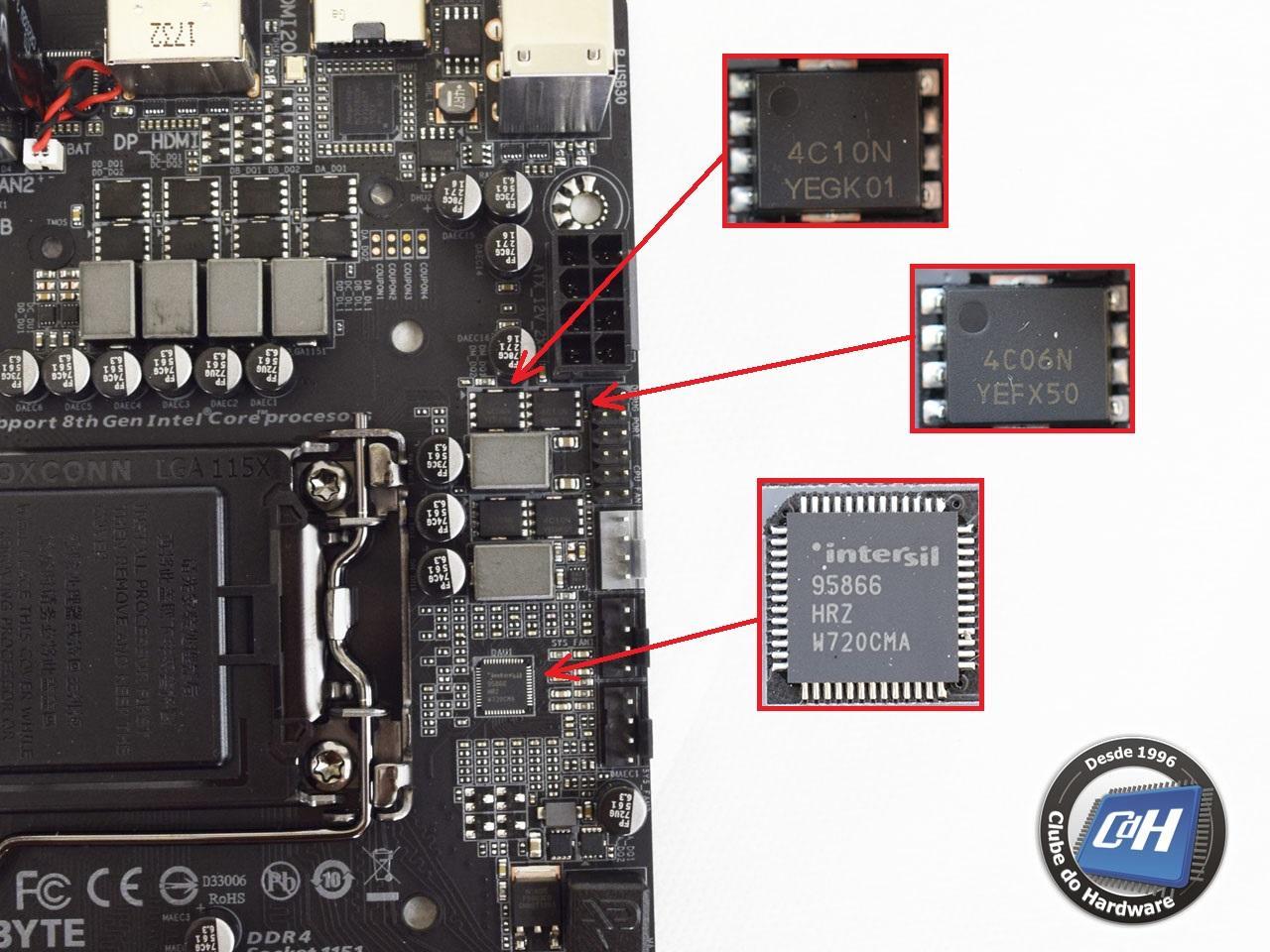

Figura 9: circuito regulador de tensão
A Gigabyte Z370N WIFI utiliza capacitores sólidos de alta qualidade (“10K black capacitors”) e todas as bobinas são de ferrite.
Se você quiser aprender mais sobre o circuito regulador de tensão, leia o nosso tutorial sobre o assunto.
