Instalação (Cont.)

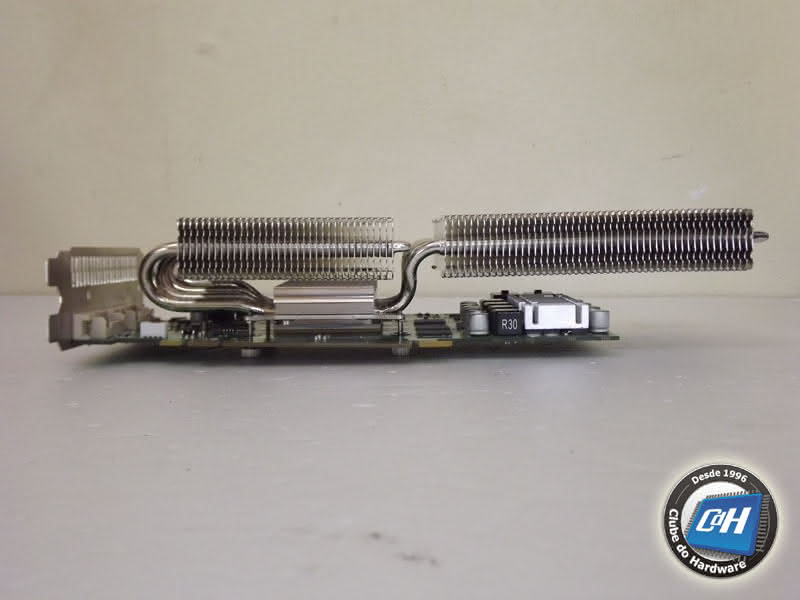

A Figura 16 mostra o Dracula instalado em nossa placa de vídeo. Ele é mais comprido do que nossa placa de vídeo, que tem apenas 210 mm. Mesmo com uma placa de vídeo curta você vai precisar de um espaço de 275 mm (ou mais, dependendo do comprimento da sua placa de vídeo) no gabinete.
Figura 16: Vista frontal
A Figura 17 revela o lado da solda da placa de vídeo como Dracula instalado. O cooler vem com uma placa suporte que pode ser usada na maioria das placas-mãe, mas nossa GeForce GTX 460 tem os furos em forma de retângulo, o que não permitem o uso da placa suporte que acompanha o produto.
Figura 17: Lado da solda
Na Figura 18 você pode ver a placa de vídeo instalada em nosso gabinete.
Figura 18: Instalado em nosso gabinete
A Figura 19 mostra nosso sistema depois da instalação das ventoinha. O suporte das ventoinhas também ajuda a suportar o peso do cooler, evitando que a placa de vídeo seja empenada. Note que, depois das ventoinhas instaladas, a placa de vídeo com o Dracula usa quatro slots de expansão.
Esse cooler também suporta uma ventoinha de 140 mm ou duas de 120 mm instaladas perpendicularmente às outras, soprando o ar diretamente sobre a placa de vídeo. Porém, como nós descobrimos ao tentar instalar essas ventoinhas, o cooler do processador em forma de torre impede a instalação delas.
Figura 19: Ventoinhas instaladas
