Instalação
Para instalar o ISGC-100 em processadores AMD soquetes AM3, AM2+, AM2, 939, 940 ou 754 basta colocar o clipe visto na Figura 10 sobre a base e prendê-lo.
Figura 10: Clipe para processadores AMD.
Para usar com processadores Intel soquete LGA775 o trabalho é maior. Primeiro você deve parafusar dois suportes na base do cooler. Depois, deve retirar a placa-mãe do gabinete (a menos que seu gabinete tenha acesso à parte traseira da placa-mãe), colocar o cooler no lugar e colocar as porcas pelo lado de trás da placa-mãe, usando as arruelas de borracha e silicone para evitar danos às trilhas.
Figura 11: Suporte para soquete LGA775.
Instalado na placa-mãe ele mostra ser pouco maior do que o cooler padrão da Intel, apesar de bem menor do que alguns dos coolers que testamos recentemente.
Figura 12: Instalado na placa-mãe.

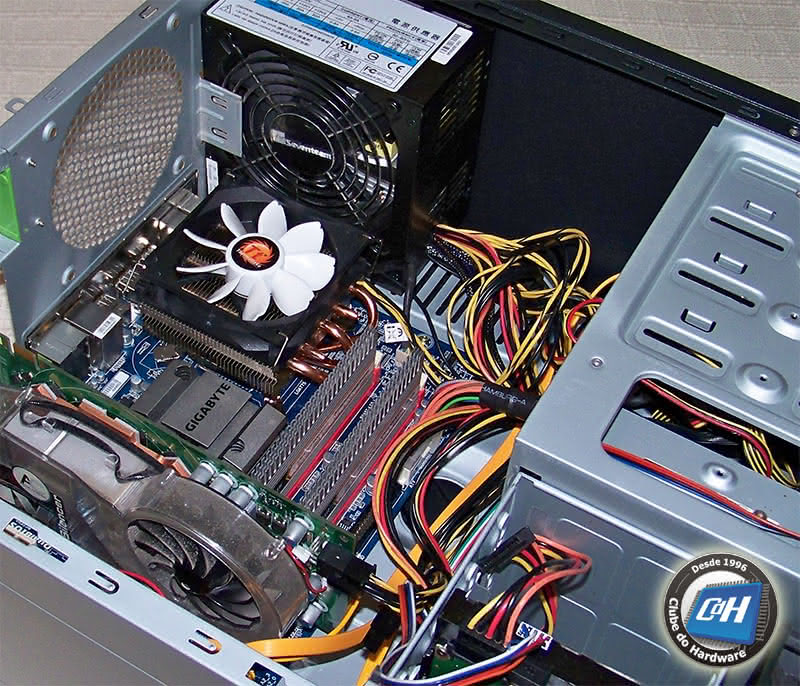

Como o ISGC-100 não é muito alto, você pode instalá-lo em gabinetes estreitos e/ou compactos. Na Figura 13 você pode ver como ele fica dentro de nosso gabinete.
Figura 13: Instalado no gabinete.
