Introdução (Cont.)
Removendo a ventoinha podemos ver como é o dissipador, que obviamente é menor do que os usados em coolers que usam ventoinhas de 120 mm. A ventoinha cobre todo o dissipador. As curvas dos heatpipes projetam-se bem para fora, o que pode causar problemas na hora de instalar o cooler na placa-mãe dependendo da posição que você instalá-lo.
Figura 6: Sem a ventoinha.

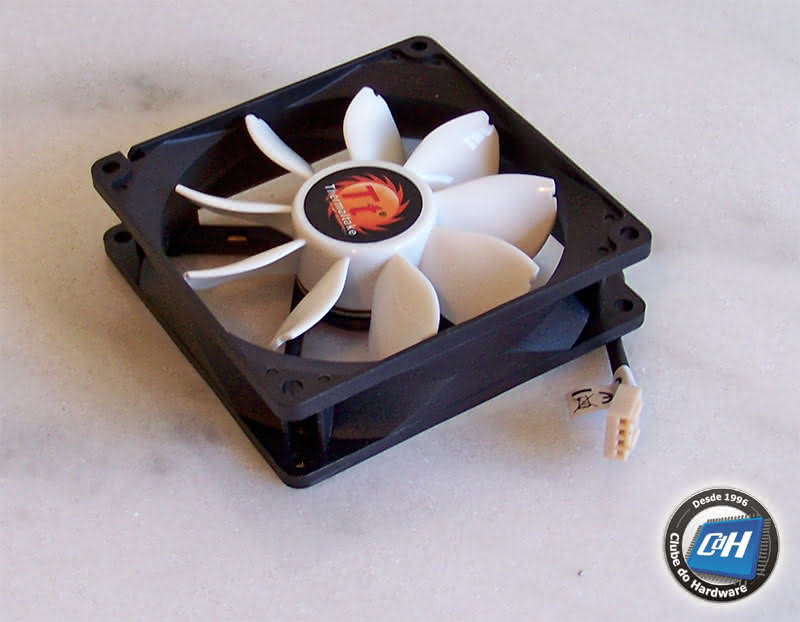

A ventoinha de 92 mm tem uma moldura clássica, mas as pás são brancas e com um desenho exclusivo. Conforme você pode ver na Figura 7, o conector de alimentação da ventoinha é do tipo miniatura de quatro pinos, com controle PWM, ou seja, a placa-mãe controla a rotação da ventoinha.
Figura 7: Ventoinha.

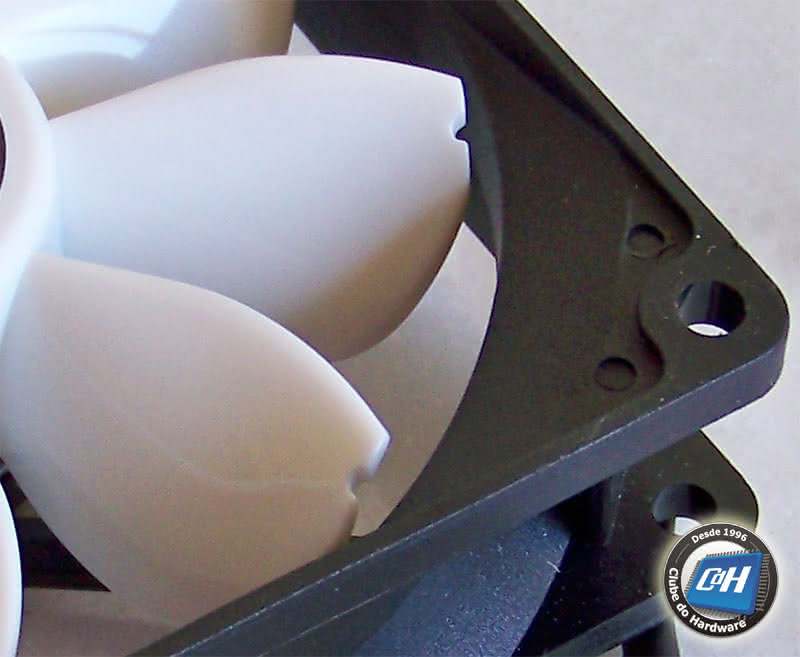

Na Figura 8 você pode ver o detalhe do perfil das pás da ventoinha, com uma pequena reentrância que, segundo a Thermaltake, fornece 15% a mais de fluxo de ar e 3% a menos de ruído.
Figura 8: Detalhe das pás da ventoinha.
/>

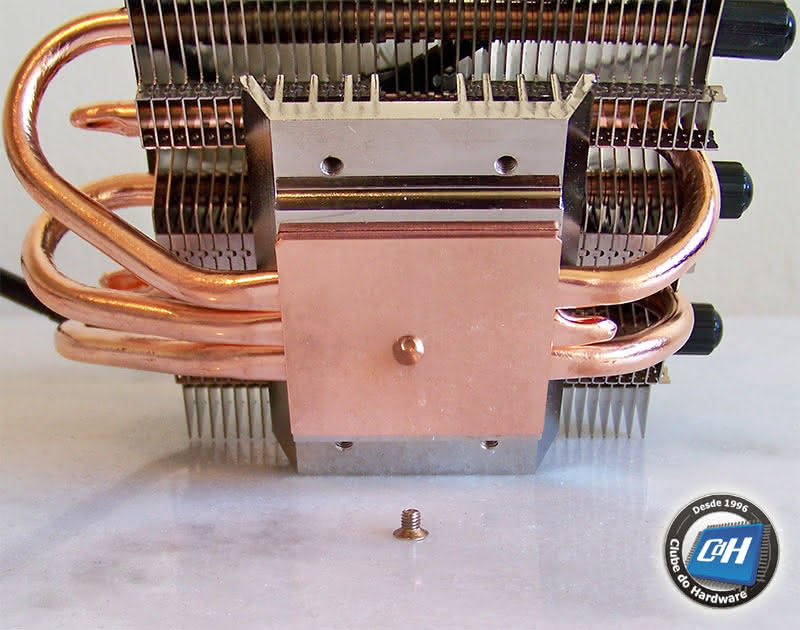

A base é feita de cobre muito bem polido. Na Figura 9 você pode ver o reflexo de um parafuso nessa base. Também pode ver como três heatpipes podem parecer cinco.
Figura 9: Base com acabamento espelhado.
