A ASUS ROG Strix GeForce RTX 2060 OC - parte 2
A Figura 8 mostra o lado da solda da placa analisada, depois de removida a tampa protetora. Não há chips de memória deste lado da placa de circuito impresso.
Figura 8: chapa protetora removida
Na Figura 9 vemos o cooler da ASUS ROG Strix GeForce RTX 2060 OC removido. Abaixo do cooler, que tem seis heatpipes, há uma moldura de metal que fica em contato com os chips de memória.
Figura 9: cooler removido
A Figura 10 revela a ASUS ROG Strix GeForce RTX 2060 OC, com a moldura metálica removida. Note como há seis chips de memória GDDR6 em torno do chip gráfico, cada um conectado à GPU através de 32 linhas de dados, perfazendo os 192 bits existentes no barramento de memória. Se compararmos com as fotos desta página, podemos ver que a ASUS ROG Strix GeForce RTX 2060 OC é praticamente a mesma ASUS ROG Strix GeForce RTX 2070 OC, só com dois chips de memória a menos, além, obviamente, de utilizar o chip GeForce RTX 2060.
Figura 10: visão geral sem o cooler

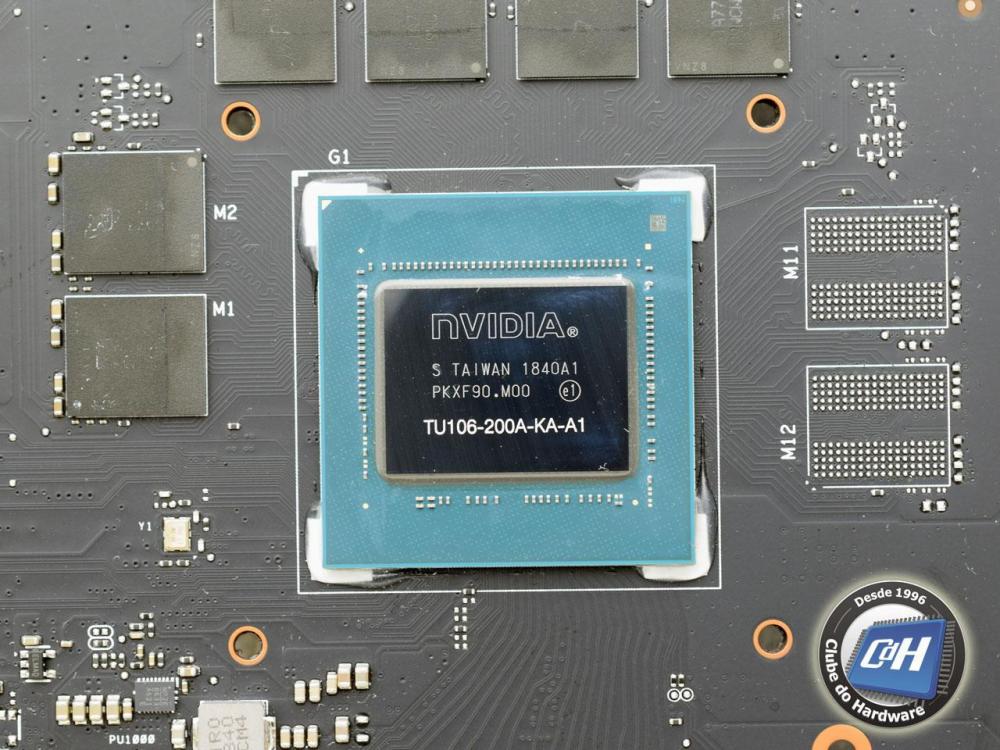

Na Figura 9 podemos ver o chip NVIDIA TU106, o mesmo utilizado na GeForce RTX 2070. A diferença é que, na RTX 2060, seis SMs (dos 36 originais do chip e presentes na RTX 2070) estão desabilitados.
Figura 11: chip NVIDIA TU106
Na Figura 12 vemos um dos chips de memória Micron MT61K256M32JE-14 (D9WCW), que tem velocidade máxima nominal de 14 GHz. Assim, esta memória já está trabalhando em sua velocidade máxima. Este é o mesmo chip de memória encontrado na ASUS ROG Strix GeForce RTX 2070 OC.
Figura 12: chip de memória

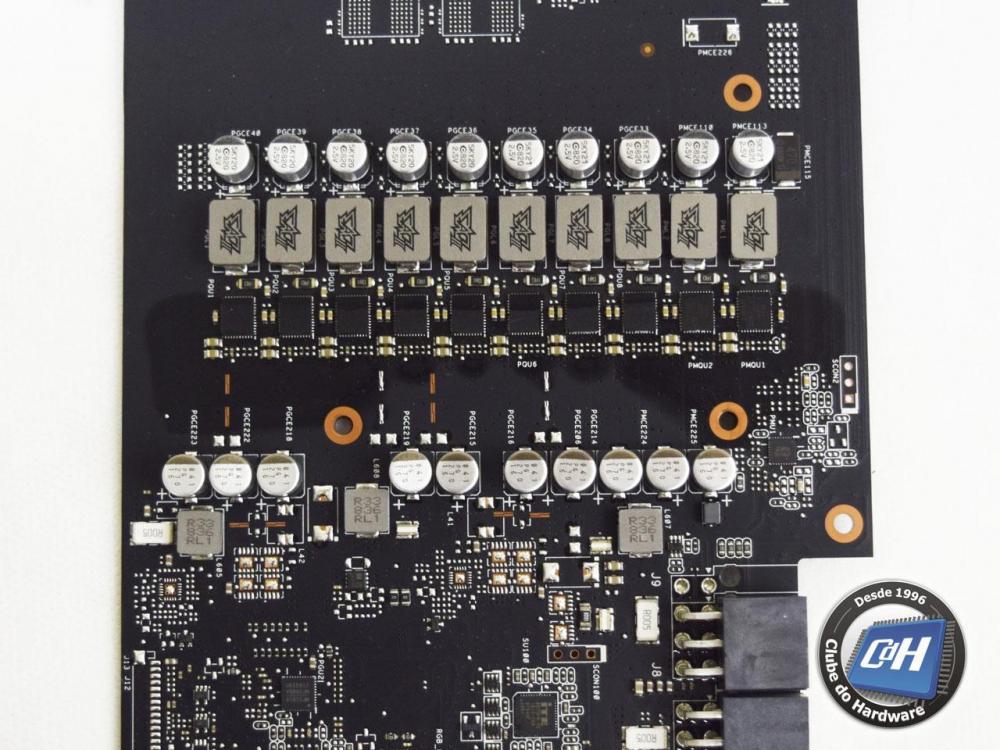

O circuito regulador de tensão, de 10 (8+2) fases, é mostrado na Figura 11.
Figura 13: circuito regulador de tensão
