A GeForce GTX 1070 - parte 1
A GeForce GTX 1070 “Founders Edition” tem 268 mm de comprimento e ocupa dois slots. Ela usa uma ventoinha centrífuga, o que é uma boa escolha pois joga o ar quente para fora do gabinete e ao mesmo tempo permite que o slot contíguo aos utilizados pela placa de vídeo seja utilizado sem prejudicar a refrigeração da placa.
Na Figura 2 podemos ver os conectores de vídeo da GeForce GTX 1070. Ela traz três conectores DisplayPort 1.4, um conector HDMI 2.0b e um conector DVI-D.
Figura 2: conectores de vídeo

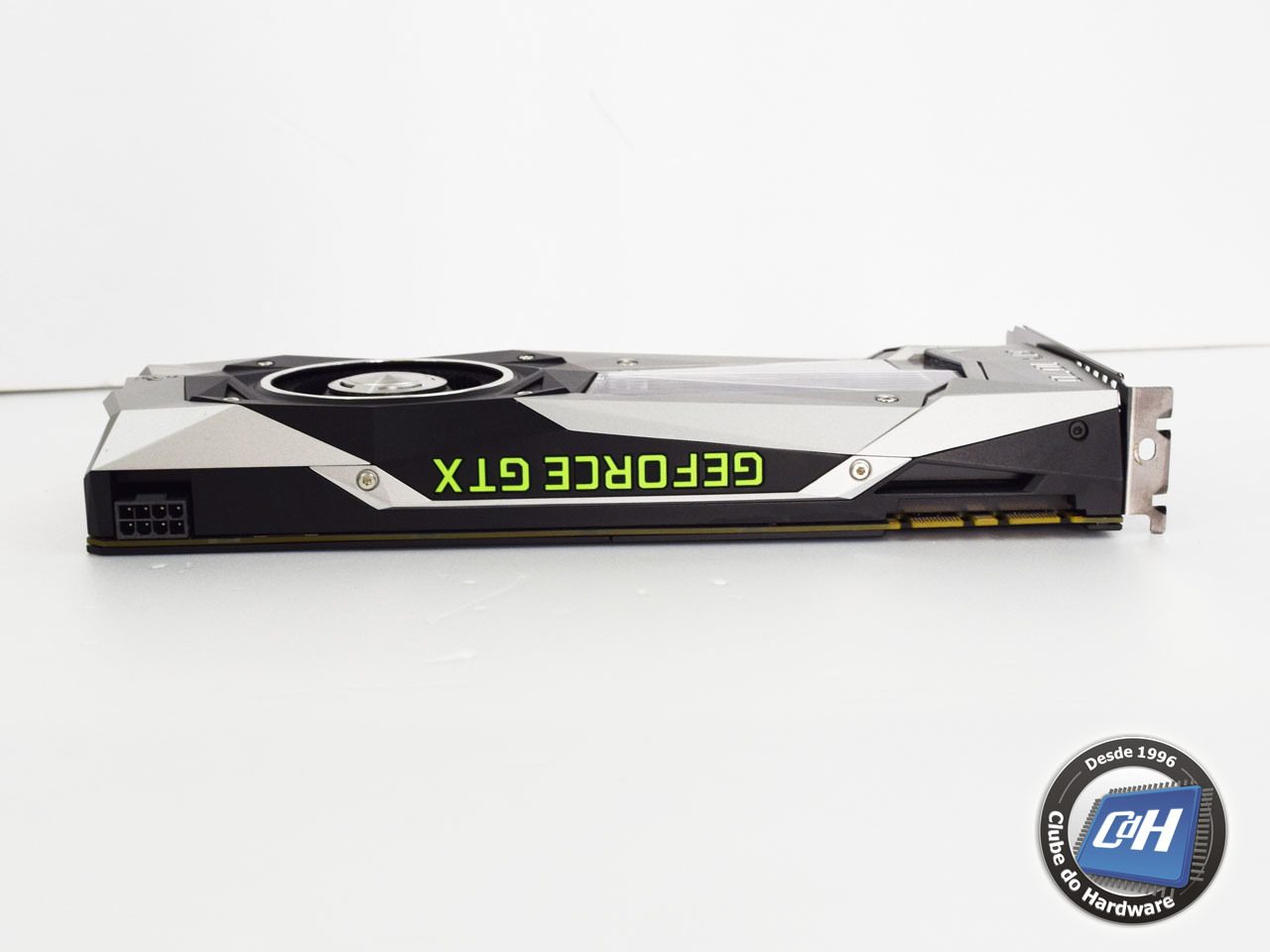

Na Figura 3 vemos a parte de cima da placa, onde fica um conector de alimentação PCI Express de oito pinos. O logotipo “GeForce GTX” acende com luz verde quando a placa está ligada.
Figura 3: vista de cima

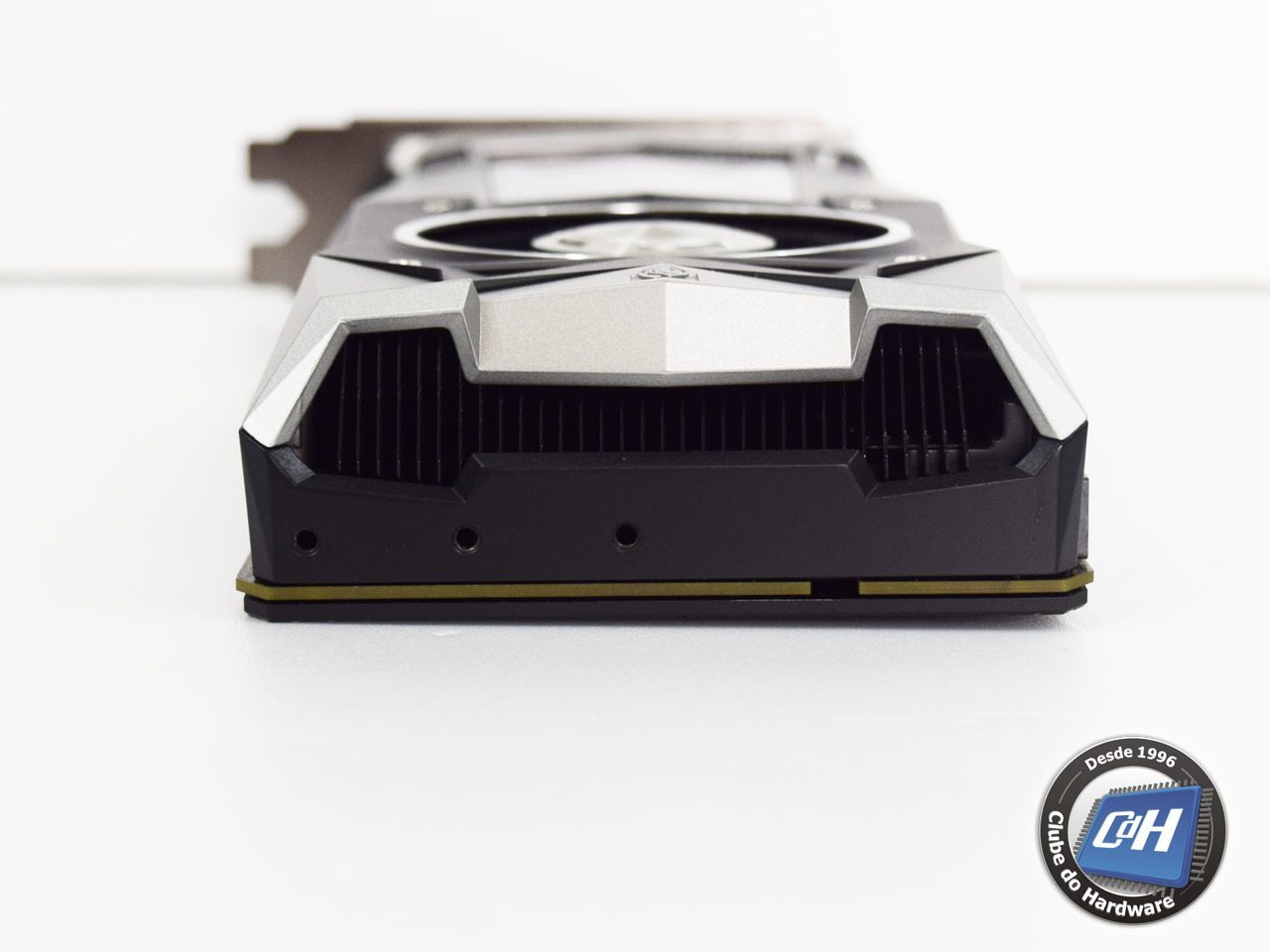

Na Figura 4 vemos a parte traseira da placa.
Figura 4: vista traseira
A Figura 5 mostra o lado da solda da GTX 1070. Este lado é coberto por uma tampa protetora.
Figura 5: tampa protetora

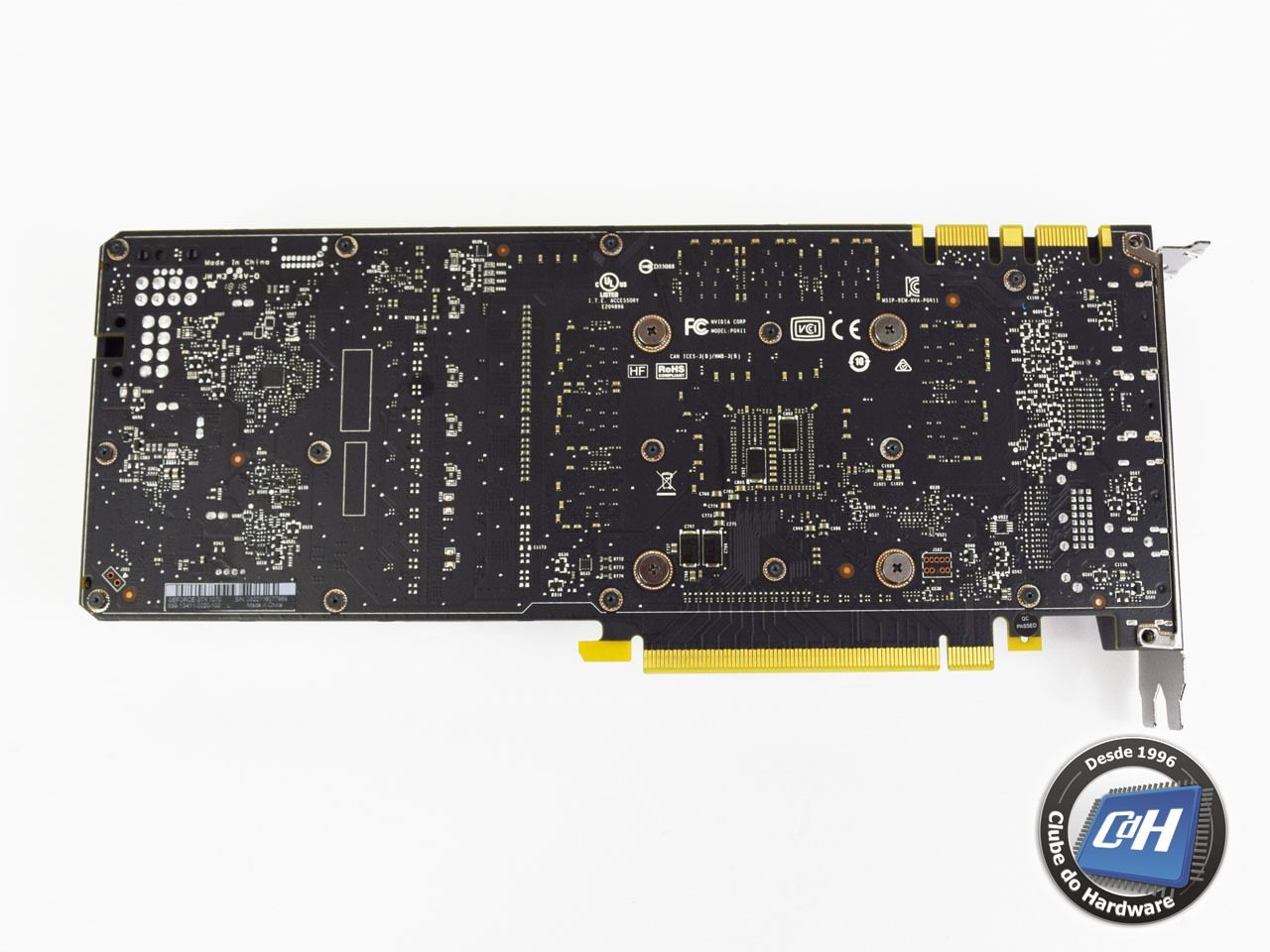

Na Figura 6, vemos a GeForce GTX 1070 com a tampa traseira removida, revelando o lado da solda da placa de circuito impresso. Não há chips de memória deste lado.
Figura 6: tampa protetora removida
