A GeForce GTX 1070 - parte 2

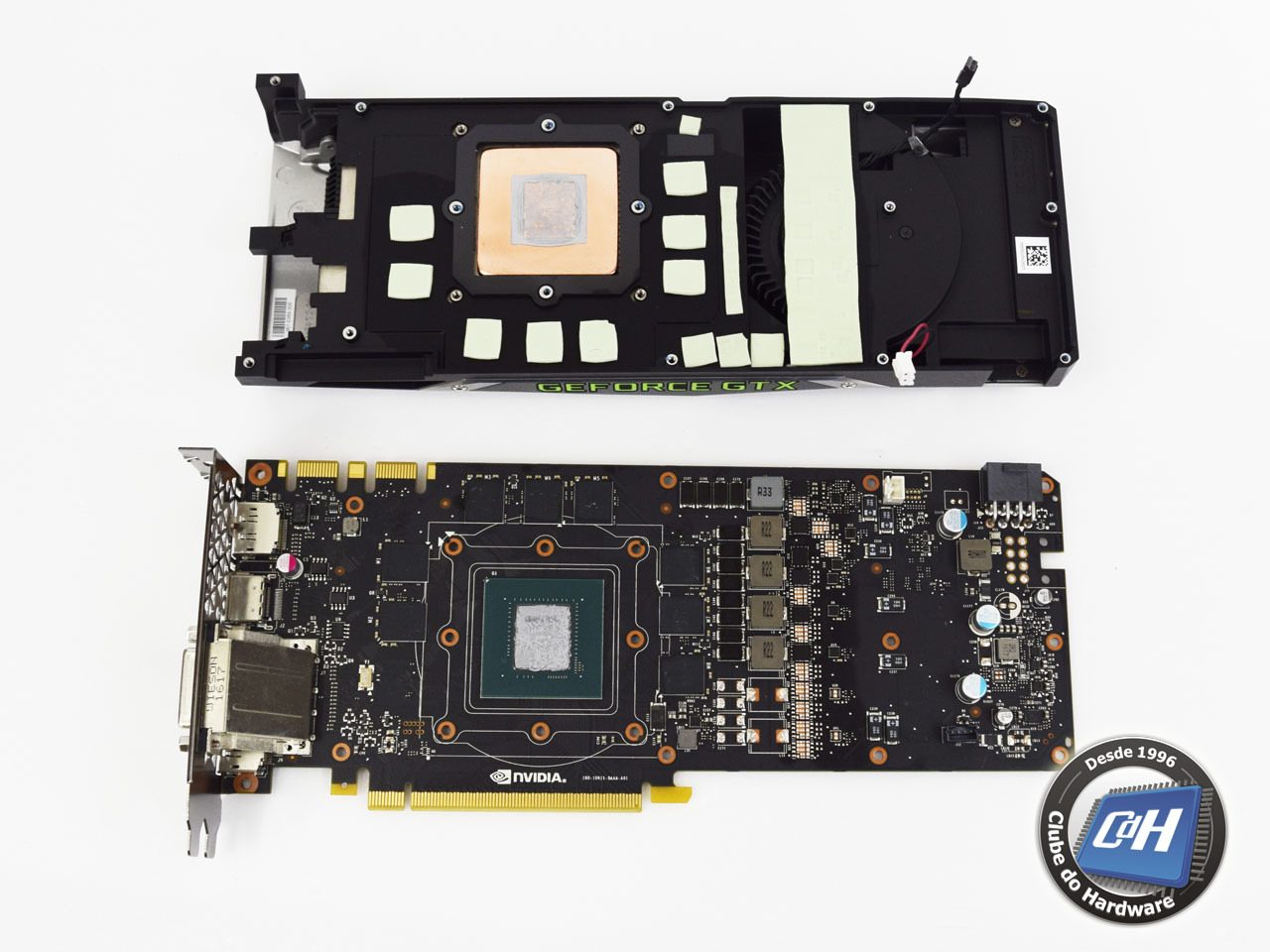

Na Figura 7 vemos o cooler da GeForce GTX 1070 totalmente removido. Trata-se de um cooler em duas partes, com um dissipador com base de cobre para o chip gráfico e uma peça metálica que resfria chips de memória e transistores do regulador de tensão. Note como há oito chips de memória.
Figura 7: GeForce GTX 1070 FE com o cooler removido

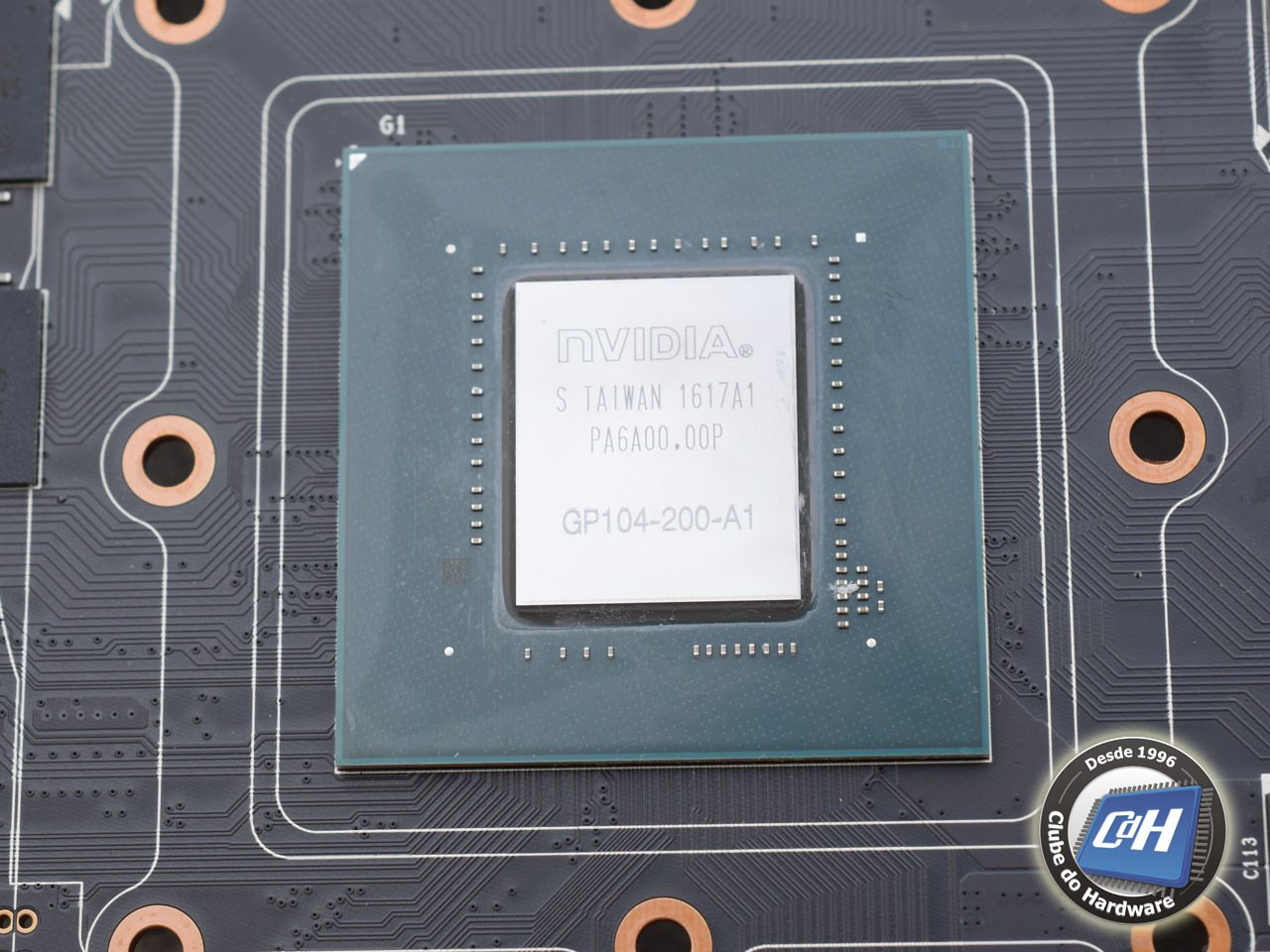

Na Figura 8 podemos ver o chip GP104, fabricado com tecnologia de 16 nm.
Figura 8: o chip GP104

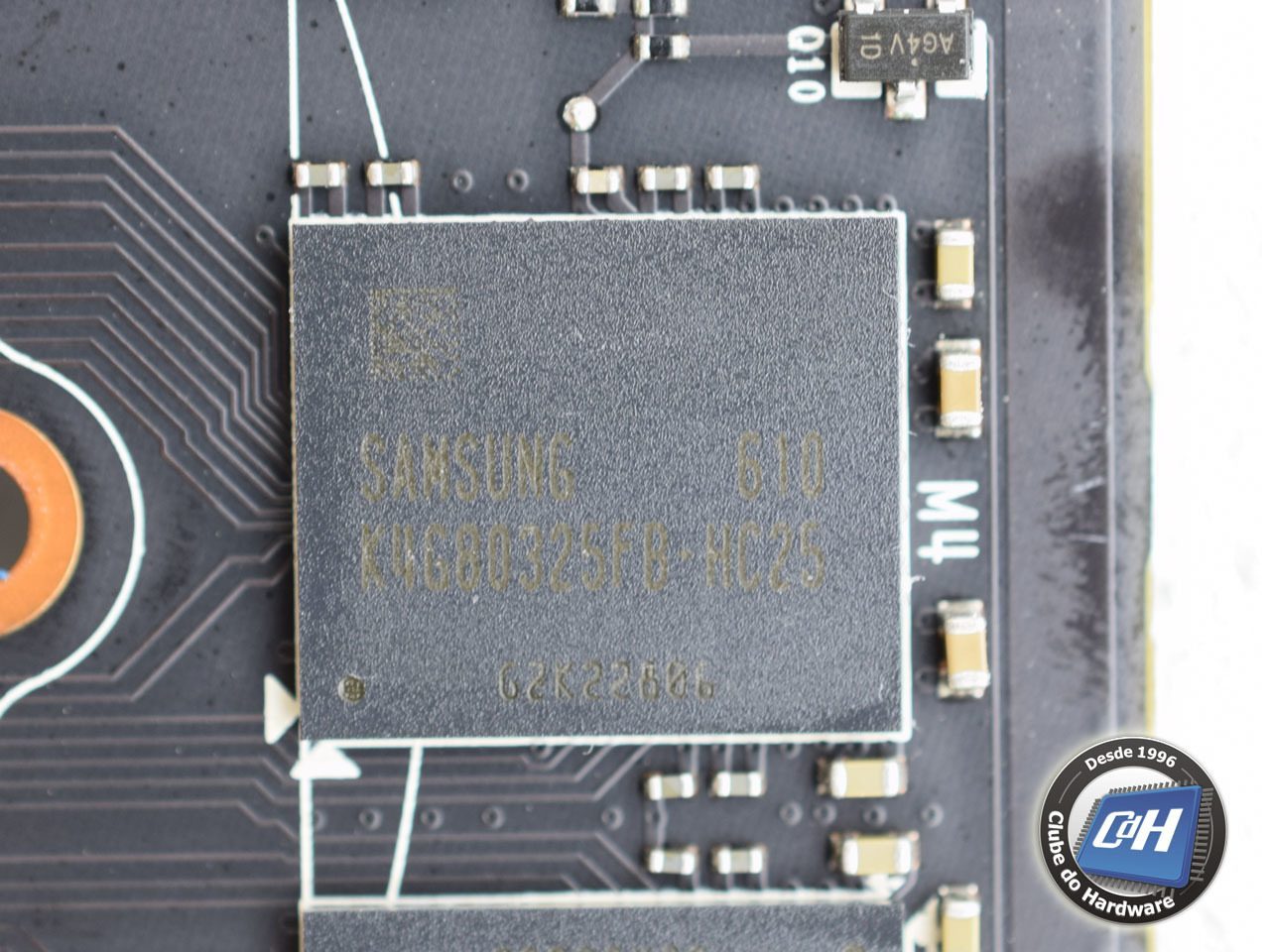

A Figura 9 mostra um dos chips de memória presentes na GeForce GTX 1070. Trata-se de um chip GDDR5 Samsung K4G80325FB-HC25, que tem velocidade máxima nominal de 8 GHz. Assim, esta memória já está trabalhando em sua velocidade máxima.
Figura 9: chip de memória

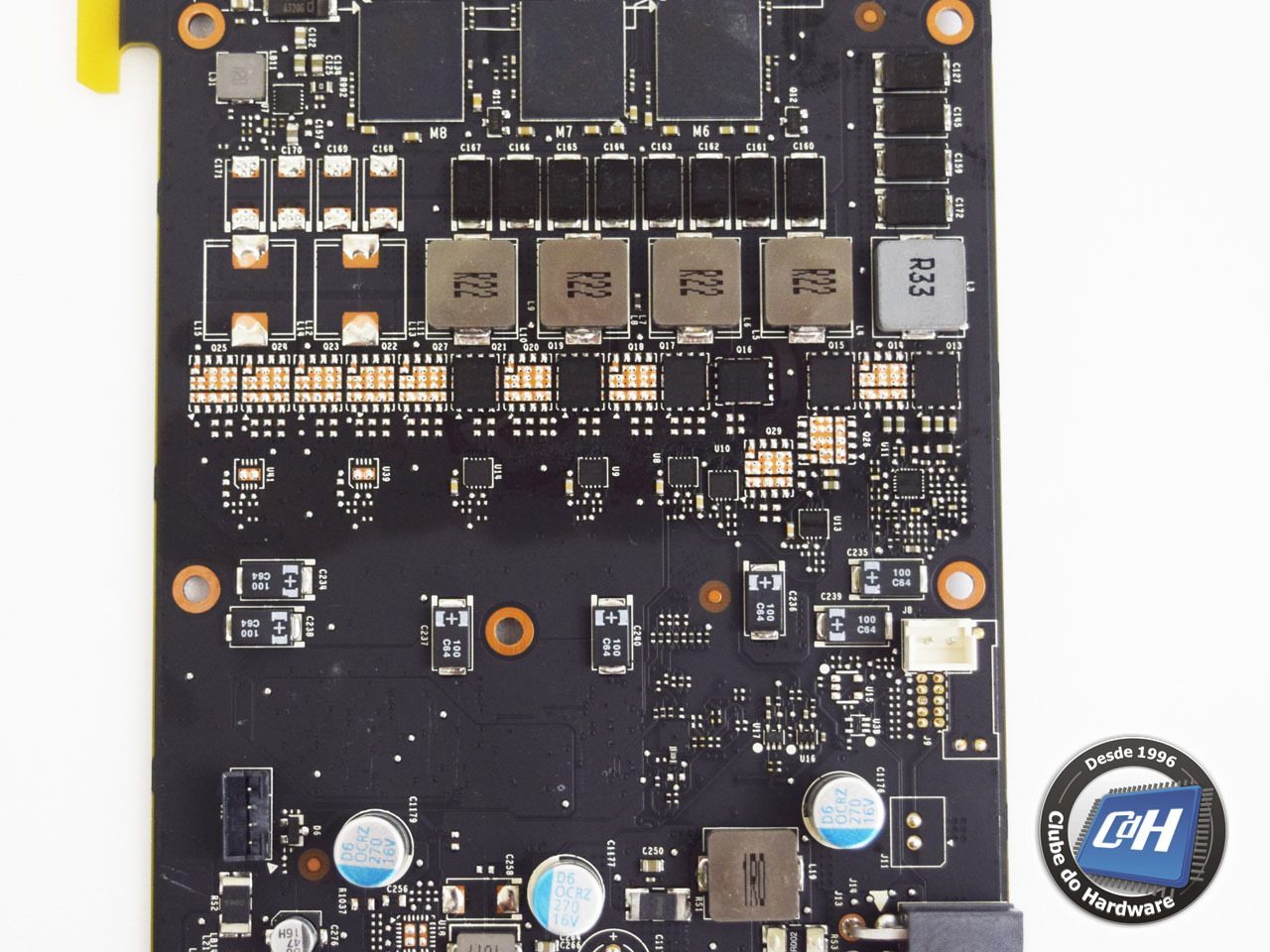

A Figura 10 mostra o regulador de tensão da GeForce GTX 1070. Ele usa quatro fases para o chip gráfico e uma fase para os chips de memória.
Figura 10: regulador de tensão
