Introdução
A Silent Pro M é uma série fontes de alimentação da Cooler Master equipada com sistema de cabeamento modular e projeto com um único barramento, até o momento disponível em modelos de 500 W, 600 W, 700 W, 850 W e 1.000 W. Os primeiros três modelos possuem apenas certificação 80 Plus padrão, enquanto que os modelos de 850 W e 1.000 W possuem certificação 80 Plus Bronze, o que indica que esses dois modelos utilizam um projeto diferente dos demais. Vamos ver se o modelo de 600 W (RS-600-AMBA-D3) é uma boa opção de compra.
A propósito, nós já testamos o modelo de 850 W desta série.

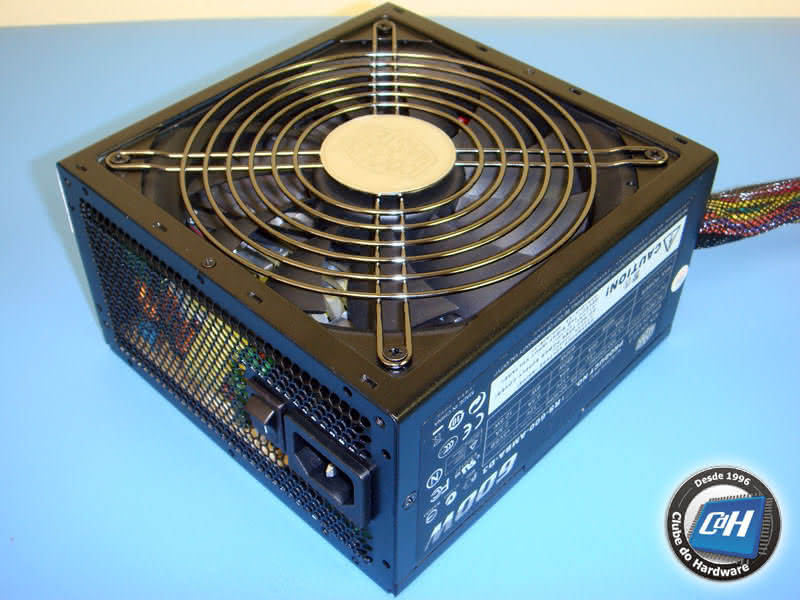

Figura 1: Fonte de alimentação Cooler Master Silent Pro M 600 W.
Figura 2: Fonte de alimentação Cooler Master Silent Pro M 600 W.
A Cooler Master Silent Pro M 600 W mede 15 cm de profundidade, tem uma ventoinha de 135 mm localizada em sua parte inferior e circuito PFC ativo, é claro.
O sistema de cabeamento modular presente no modelo de 600 W tem seis conectores, dois cinzas para os cabos da placa de vídeo e quatro pretos para os cabos de alimentação SATA e para periféricos. O cabo principal da placa-mãe e o cabo ATX12V/EPS12V estão permanentemente instalados na fonte de alimentação. Ambos possuem uma proteção de nylon que sai de dentro da fonte. Os cabos inclusos são:
- Cabo principal da placa-mãe com um conector de 20/24 pinos, 47 cm de comprimento (permanentemente instalado na fonte de alimentação).
- Um cabo com dois conectores ATX12V que juntos formam um conector EPS12V, 56 cm de comprimento (permanentemente instalado na fonte de alimentação).
- Dois cabos com um conector de seis/oitos pinos para as placas de vídeo cada, 46 cm de comprimento.
- Três cabos com três conectores de alimentação SATA cada, 45 cm até o primeiro conector, 15 cm entre os conectores.
- Um cabo com três conectores de alimentação para periféricos, 46 cm até o primeiro conector, 15 cm entre os conectores.
- Um cabo com dois conectores de alimentação para periféricos e um conector de alimentação para a unidade de disquete, 46 cm até o primeiro conector, 15 cm entre os conectores.
Esta configuração é perfeita para um produto de 600 W. Se você prestar atenção verá que esta fonte vem com um total de três cabos de alimentação SATA e dois cabos de alimentação para periféricos, e o sistema de cabeamento modular permite apenas a instalação de quatro desses cabos ao mesmo tempo. Isto dá ao usuário a flexibilidade de escolher entre ter mais cabos de alimentação SATA ou mais cabos de alimentação para periféricos, dependendo da configuração desejada.
Todos os cabos utilizam fios 18 AWG, que é o mínimo recomendado, e os cabos do sistema de cabeamento modular são “achatados” (“flat”).
Figura 3: Cabos.
Vamos agora dar uma olhada no interior desta fonte de alimentação.
