Dúvida pra saber a potência real de uma fonte ATX

[Pernambucano]

Pessoal mais uma dúvida pra eu fechar logo essa dúvida não sei se estou certo pelo que entendi a conta pra saber a potência real de uma fonte ATX seria assim?

+3,3v 10 e 12A

+5v 20 e 22A

+12v 12 e 14A

Pela explicação que vocês deram a conta ficaria assim:

Com essas 40W que saiu das linhas de 3.3v e 5v ai é só pegar a soma da linha de 12v que vai ficar assim:

12v*12A + 12v*14A = 144w+168w=312W e somados aos 40W vai chegar no valor de 352W que é a potência total da fonte? Só quero conferir pra ver se está tudo certo por que eu fiz as contas das voltagens de 3,3v e 5v com as amperagens e deu mais do que 40W não sei gostaria que alguém me mostrasse como chegou aos 40W pra eu entender de uma vez essa conta

[Jorno]

Pessoal mais uma dúvida pra eu fechar logo essa dúvida não sei se estou certo pelo que entendi a conta pra saber a potência real de uma fonte ATX seria assim?

+3,3v 10 e 12A

+5v 20 e 22A

+12v 12 e 14A

Pela explicação que vocês deram a conta ficaria assim:

Com essas 40W que saiu das linhas de 3.3v e 5v ai é só pegar a soma da linha de 12v que vai ficar assim:

12v*12A + 12v*14A = 144w+168w=312W e somados aos 40W vai chegar no valor de 352W que é a potência total da fonte? Só quero conferir pra ver se está tudo certo por que eu fiz as contas das voltagens de 3,3v e 5v com as amperagens e deu mais do que 40W não sei gostaria que alguém me mostrasse como chegou aos 40W pra eu entender de uma vez essa conta

Você errou porque a sua link do brasil tem uma linha de 12A e o fabricante aproveita o espaço na etiqueta para colocar uma lenda de que ela aguentaria 14A por alguns segundos (algo inútil em um computador, então considere 12A como o limite)

Mais atenção na hora de ler etiquetas de fonte, não é só pegar os números e sair chutando o que são/somando tudo. Leia com calma.

[Pernambucano]

Então, nesse caso pegando qualquer fonte ATX e ver na etiqueta a tensão de 12v e olhando a corrente tenho que fazer a conta pegando só a linha de 12v e a corrente mínima ?

[Jorno]

Então, nesse caso pegando qualquer fonte ATX e ver na etiqueta a tensão de 12v e olhando a corrente tenho que fazer a conta pegando só a linha de 12v e a corrente mínima ?

Geralmente na etiqueta só vai ter uma corrente na linha 12v ou vai ter "12v1" e "12v2", cada uma com a sua corrente e logo abaixo será informado a "corrente combinada de todas as linhas 12v".

Só em algumas xing ling que você vai encontrar o fabricante tentando embelezar sua fonte com "Corrente de pico" e "Corrente nominal". Ai nesse caso você considera a menor para tentar escapar da mentira do xing ling que fez a etiqueta da fonte.

No seu caso ficaria:

12 * 12 = 144W

Como um computador moderno só consome 40W fora da linha 12v, não vai adiantar a fonte conseguir fornecer 200W se o computador não vai precisar, logo se considera apenas os 40W que serão usados.

Ai fica 144 + 40 = 184W

Vamos usar como exemplo a etiqueta de uma fonte boa, de um fabricante honesto, para você ver como é fácil calcular quando o fabricante não tenta encher a etiqueta de mentiras:

Ele fala 33A na linha 12v e já fala os 396W te poupando o trabalho de pegar a calculadora.

Ai some 40W, vai dar 446W em uma fonte que o fabricante alega ser capaz de fornecer 450W, o cálculo serviu como uma luva.

Note que se você considerasse os 130W disponíveis nas linhas 3.3v e 5v, iria dar 536W, bem acima do que realmente é.

Outro exemplo de fonte de fabricante bom:

Fonte de 900W com quatro linhas 12v de 40A (480W).

Veja que logo a baixo da tabela o fabricante discrimina "+12v max load = 850W"

Ou seja, você pode puxar no total até 850W dessas quatro linhas 12v.

Por exemplo, poderia pegar 480W da primeira linha e ai sobraria 370W para as outras três (podendo você usar esses 370W na segunda linha e deixar as outras duas sem nada, ou puxar 123W de cada uma das três linhas restantes)

Então, são 850W que o fabricante promete na linhas 12v + 40W das outras linhas = 890W para uma fonte rotulada como sendo de 900W (diferenças pequenas como 5 ~ 10W podem ser ignoradas)

E agora vou explicar porque a linha 12v dessa fonte foi dividida em quatro.

O motivo é segurança pois potência demais disponível em uma linha só pode causar problemas caso ocorra algum curto circuito, por exemplo, aumentando o risco de danos ao equipamento e ao usuário do equipamento.

A divisão geralmente é feita por cabos, por exemplo:

Cabo atx 24pin + cabo atx 4pin (aquele que vai do lado do processador) ficam na 12v1

Dois cabos PCI-E na linha 12v2

Mais dois cabos PCI-E na linha 12v3

Cabos molex (periféricos/fans/iluminação) e sata (hds/gravadoras de dvd) ficam na linha 12v4

Esse seria um exemplo de distribuição. Quando tiver uma fonte com várias linhas 12v e quiser saber como foi feita a divisão dos cabos entre essas linhas, consulte o manual que essa informação vai estar lá

[Kayke]

Então, nesse caso pegando qualquer fonte ATX e ver na etiqueta a tensão de 12v e olhando a corrente tenho que fazer a conta pegando só a linha de 12v e a corrente mínima ?

Vou tentar explicar, mas uma vez só. Se não entender é melhor desistir. Comece observando a etiqueta da fonte ou a especificação dada pelo fabricante, como exemplo essa abaixo.

Potência para +12V é igual a 432W. Não se trata de somar as duas linhas, mas de ver a potência combinada para ambas as linhas.

Então temos, como ponto inicial e principal, 432W.

Um computador atual, moderno, vai consumir no máximo 40W das demais linhas.

Então temos:

432 + 40 = 472W

Eis aí uma fonte picareta que fornece 472W e promete 600W.

Existem fabricantes ainda mais picaretas ainda que simplesmente escondem, omitem a potência combinada para +12V. Aí nem tem jeito de calcular, só medindo mesmo.

[Pernambucano]

Pessoal, agora entendi com a explicação de vocês deu pra entender tá tudo certo obrigado

[faller]

Então, nesse caso pegando qualquer fonte ATX e ver na etiqueta a tensão de 12v e olhando a corrente tenho que fazer a conta pegando só a linha de 12v e a corrente mínima ?

Não será necessariamente a corrente mínima mas sim a corrente efetiva que essa fonte consegue entregar ai nos 12 Volts.

Essa sua fonte porcaria é que tem ai um "sicolácolou" desses 14 Amperes em 12 Volts..

Esqueça essa falcatrua dai e verás que fontes boas falam sério... Declaram a efetiva corrente que elas são capazes de entregar em 12 Volts, ou direto a potência que são capazes de entregar em 12 Volts. Quer ver olhe ai alguns exemplos:

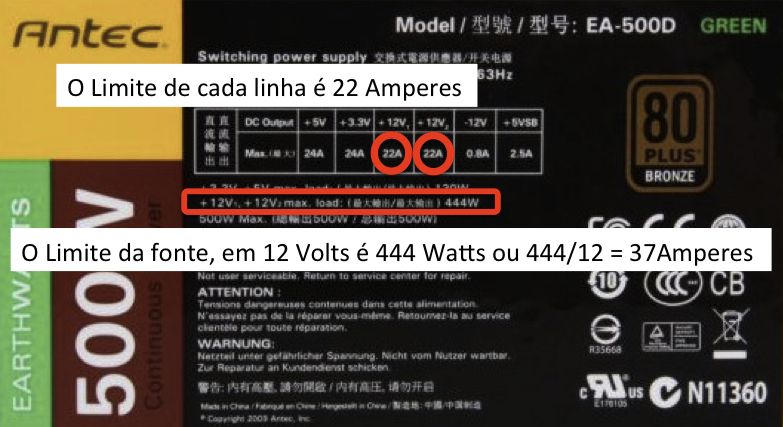

- Olhe ai, 37 Amperes em 12 Volts ou 444 Watts como afirma o fabricante

http://i137.photobucket.com/albums/q227/lafaller/Antec-Distribuiodepotncia.jpg

- Olhe ai, 48 Amperes ou 576 Watts na linha de 12 Volts, comom afirma o fabricante..

http://i137.photobucket.com/albums/q227/lafaller/AntecHCG-620.jpg

[Pernambucano]

No primeiro exemplo tem lá

12v x 22A

Ai vai dá 264W +40w=304W ? se lá no exemplo a potência da fonte é de 444w na linha de 12v ai precisa somar com os 40w? chegando a 484w de potência?

Se eu não entender direito vou revisar as explicações dada pelo colegas e conferir aqui no papel.

Obrigado

[faller]

No primeiro exemplo tem lá

12v x 22A

Ai vai dá 264W +40w=304W ? se lá no exemplo a potência da fonte é de 444w na linha de 12v ai precisa somar com os 40w? chegando a 484w de potência?

Se eu não entender direito vou revisar as explicações dada pelo colegas e conferir aqui no papel.

Obrigado

No primeiro exemplo a fonte tem realmente duas linhas de 12 Volts, cada uma limitada em 22 Amperes. Isso não no s diz nada ainda. Só diz a corrente circulante por aquela linha, se ultrapassada, fará com que a fonte se bloqueie, protegendo a mesma. Essa corrente é de 22 Amperes.

Logo abaixo vem o que realmente interessa, dito pelo fabricante, que é a tal de corrente combinada das duas linhas de 12 Volts, a real capacidade de entrega de potência nessa linha, que segundo o fabricante é de 444 Watts. Tá escrito lá, da seguinte maneira: Nas linhas de 12V1 + 12V2 a máxima potência possível é de 444 Watts. Isso dá 444/12 = 37 Amperes..

Ora, se a fonte é capaz de entregar 444 Watts em 12 Volts se somados a 40 Watts que ela certamente oferecerá nas duas linhas de baixa tensão, 3,3 e 5 Volts (a config dificilmente pedirá mais do que isso dai, 40 Watts), totaliza cerca de 484 Watts que a fonte conseguirá entregar..

Como entender a fonte com duas linhas de distribuição, imagine o exemplo..

Capacidade dessa fonte = 37 Amperes combinado em duas linhas de 12 Volts

Limite de cada uma das linhas = 22 Amperes

Se uma das linhas puxar e entregar 22 Amperes só restará para a outra linha poder enteregar uma corrente de 37-22 = 15 Amperes...

O mesmo com a outra linha..

Se qualquer uma das linhas tentar entregar uma corrente maior que 22 Amperes a fonte se bloqueará, entrará em proteção, desligará suas saídas e para que retorne a operar terá de ser desalimentada (tirada da energia) e recolocada novamente.. O valor de 22 Amperes portanto é limite individual de cada uma das linhas para bloqueio da fonte e 37 Amperes é a real capacidade de entrega de potência em 12 Volts, que será entregue, distribuida, por duas linhas...

37A x 12V = 444 Watts que somados a 40 Watts resulta em 484 Watts de capacidade de entrega da fonte, aproximadamente..

[Pernambucano]

É muita informação viu bom, pra finalizar se a fonte ATX não vinher mostrando na etiqueta a potência aproximada é só fazer a conta com 12v x a corrente da linha de 12v e somar com 40w pra saber a potência total dessa fonte?

[Jorno]

É muita informação viu bom, pra finalizar se a fonte ATX não vinher mostrando na etiqueta a potência aproximada é só fazer a conta com 12v x a corrente da linha de 12v e somar com 40w pra saber a potência total dessa fonte?

Sim, só precisa tomar cuidado com os picaretas que colocam "Corrente de pico" e "Corrente nominal" (nesse caso use a mais baixa para fazer o cálculo).

Também vale lembrar que esse cálculo é uma estimativa que supõe que o fabricante tenha sido minimamente honesto na hora de declarar a corrente máxima na linha 12v.

Mas já vimos fontes que prometiam 45A nessa linha (540W, ai somando os 40W das outras linhas daria 580W) queimarem com cerca de 300W

Esse foi o caso da Leadership Gamer wireless 900W (que pipocou com os 300W) que foi testada pelo CdH:

https://www.clubedohardware.com.br/artigos/Teste-da-Fonte-de-Alimentacao-Leadership-Gamer-Wireless-900-W/1596

Veja só que bela porcaria que era vendida por R$200 e não vale nem R$30

Então o primeiro passo seria pesquisar no portal do Clube do Hardware pelo nome da fonte para ver se já fizeram um teste da mesma. Ai se não encontrar o teste você usa essa fórmula para tentar ter alguma noção sobre a qualidade (ou a falta de qualidade) da mesma.

[Pernambucano]

No meu PC eu só uso o computador mesmo e a impressora multifuncional e acho que não gasta muita energia não só gasta o monitor que ainda é de rcd e consome 70w bom é isso

[Pernambucano]

Bom, pra fechar esse tópico quero confirmar aí é só pegar a fonte ATX vê lá a linha de tensão de 12v multiplicar pela corrente dessa tensão e somar com os 40W então, gostaria de saber de onde vem esses 40W? vem das linhas de 5 e 3.3v é?

[Rajio]

Bom, pra fechar esse tópico quero confirmar aí é só pegar a fonte ATX vê lá a linha de tensão de 12v multiplicar pela corrente dessa tensão e somar com os 40W então, gostaria de saber de onde vem esses 40W? vem das linhas de 5 e 3.3v é?

Sim, os 40w vem da linha de 5V e 3,3V.

[faller]

Bom, pra fechar esse tópico quero confirmar aí é só pegar a fonte ATX vê lá a linha de tensão de 12v multiplicar pela corrente dessa tensão e somar com os 40W então, gostaria de saber de onde vem esses 40W? vem das linhas de 5 e 3.3v é?

Bom, pra fechar esse tópico.. quero te lembrar que essa informação, dos 40 Watts das linhas de 3,3 Volts e de 5 Volts te foi esclarecida, citada, declarada, pelo menos 11 vezes, nas postagens de números:

# 2

# 4

# 6

# 8

# 10

# 11

# 26 onde você mesmo diz para você que vem das linhas de 3,3 e 5 Volts

# 29

# 30

# 34

# 39

Todas desse tópico aonde estamos...

Como acho que pode ainda não ser muito grande essa repetição, para que efetivamente fixes o assunto, ai vai mais uma..

As linhas de 3,3 Volts e de 5 Volts de uma fonte somente serão exigidas numa potência por volta de 40 Watts em configs modernas. Isso é por que é, pela topologia atual usada. Há 20 anos atrás essa corrente que era dai exigida era superior a 100 Watts. Agora é 40..

40.....

40....

40...

40..

40.

40 Watts

Isso independentemente se sua fonte é capaz de entregar ai 200, 600, ou 1500 Watts.. Só vai pedir 40 Watts, mais ou menos.. O restante fica lá, "apodrecendo"...

[Pernambucano]

Bom, acho que entendi de uma vez essa conta não tenho mais dúvidas vou por em prática o que aprendi aqui valeu!!
