Controle de fan caseiro

[mroberto98]

Faça as contas ai com um tip32 que tem ganho medio de 30. Com um potenciometro ajustado no centro, que tensão daria no emissor?

[Bastassim]

Seria melhor que estudasse as curvas do datashet e logo via que o ganho para 200ma ultrapassa bem o valor de 100.

Por outo lado coninua sem explicar a linearidade.

Mas por mim chega .

[mroberto98]

ja mediu na pratica? porque para uma corrente media de coletor o ganho que obtive foi por volta de 40.

Se esta falando que o ganho e alto o suficiente para 200mA, então nao entendo porque o autor nao obteve linearidade ja que o potenciometro e totalmente linear...

Se nao entendeu o que eu fiz tudo bem, se o autor quiser fazer esse teste ele pode fqlar se ouve ou nao diferença de linearidade.

Alem também de a impedancia da fan nao ser fixa! = consumo nao fixo.

[tamazi]

Obrigado pela ajuda, usei o tip 42 e milagrosamente consegui ter uma regulagem mais "fina".

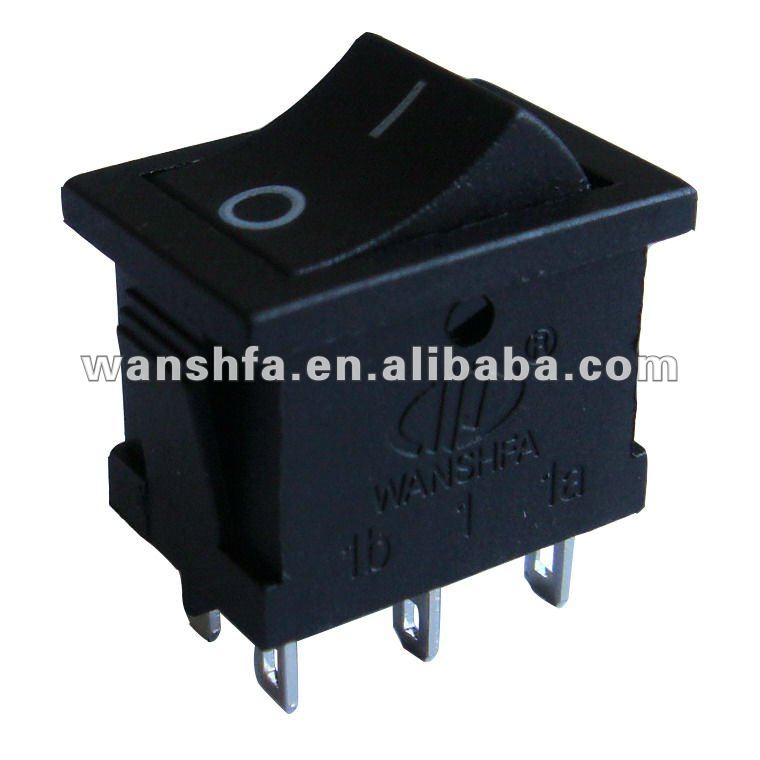

Minha outra dúvida, que não consegui entender, comprei 3 botões da WANSHFA mas não entendi uma coisa, ele é igual esse aqui tem dua psições apenas, porém tem 3 lugar para conectar, 1a, 1 e 1b, para evitar dar um cutro e danar com tudo o que são essas "coisas", creio eu que dev ligar no 1a e 1, mas prefiro ter certeza, outra coisa o 1b ele tem a cor diferente, é dourado, os utros são prateadas, desenhei porcamente como é +/- o modelo que adquiri.

Grato.

[mroberto98]

Deve ligar apenas nos dois pinos pratas, para entender melhor use a escala ohmica do multimetro e teste todos os pinos, qual e ligado em qual em cada ppsiçao da chave.

[tamazi]

Deve ligar apenas nos dois pinos pratas, para entender melhor use a escala ohmica do multimetro e teste todos os pinos, qual e ligado em qual em cada ppsiçao da chave.

Infelizmente não tenho multimetro =/

Liguei dessa forma na fan e estranhamente desliguei todo o sistema(o PC), com certeza estou fazendo algo errado.

[Bastassim]

Obrigado pela ajuda, usei o tip 42 e milagrosamente consegui ter uma regulagem mais "fina".

Minha outra dúvida, que não consegui entender, comprei 3 botões da WANSHFA mas não entendi uma coisa, ele é igual esse aqui tem dua psições apenas, porém tem 3 lugar para conectar, 1a, 1 e 1b, para evitar dar um cutro e danar com tudo o que são essas "coisas", creio eu que dev ligar no 1a e 1, mas prefiro ter certeza, outra coisa o 1b ele tem a cor diferente, é dourado, os utros são prateadas, desenhei porcamente como é +/- o modelo que adquiri.

Grato.

ainda bem que coseguiu. Como viu nem era díficil.

Devia ter algo errado na montagem.

Em principio esses interruptores devem ser 1 circuito 2 posições.

Vai usar para quê?

Nas que tenho a ligação é feita entre e um ou outro pino dos extrmos, isto é ente 1 e 1a ou ente 1 e 1b..

Mas sei que existem as que fazem contacto apenas para um dos lados.

De qualquer forma não fazer curto.

[mroberto98]

Nao me lembro muito bem como e essa chave, faz tempo que nao a vejo, mas legue em serie a fan com a chave, ligue no pino dourado e outra em um dos pinos prata e veja se da certo, porque se nao me engano esse dourado e o comum q vai fazer o contato com um dos outros 2 dependendo da posiçao da chave...

[tamazi]

ainda bem que coseguiu. Como viu nem era díficil.

Devia ter algo errado na montagem.

Em principio esses interruptores devem ser 1 circuito 2 posições.

Vai usar para quê?

Nas que tenho a ligação é feita entre e um ou outro pino dos extrmos, isto é ente 1 e 1a ou ente 1 e 1b..

Mas sei que existem as que fazem contacto apenas para um dos lados.

De qualquer forma não fazer curto.

Nao me lembro muito bem como e essa chave, faz tempo que nao a vejo, mas legue em serie a fan com a chave, ligue no pino dourado e outra em um dos pinos prata e veja se da certo, porque se nao me engano esse dourado e o comum q vai fazer o contato com um dos outros 2 dependendo da posiçao da chave...

Essa chave é bem simples, 2 posições, deixa ou não a corrente passar, creio que fechei o circuito completamente, por isso, ele desligou o pc. (creio eu)

Estou usando-o para uma FAN que esta bem afastada de onde instalei o controlador.

Ah, Bastassim, cm certeza foi algo errado que eu fiz, pois, além dos tips 42 eu usei tb aquele "termoplastico" evitando assim qualquer contato entre um fio e outro durante a soldagem.

[Bastassim]

ok erros todos fazemos,felizmente.

Nao percebi com ligou o interruptor, o pc não devia desligar.

Verifique se a montagem que fez não está a provocar algum curto.

[mroberto98]

Se ligar o botao em serie nao tem como provocar um curto fazendo o pc desligar, você deve ter feito algo errado, teste em uma bateria antes de ligar a fonte.

[tamazi]

ok erros todos fazemos,felizmente.

Nao percebi com ligou o interruptor, o pc não devia desligar.

Verifique se a montagem que fez não está a provocar algum curto.

Se ligar o botao em serie nao tem como provocar um curto fazendo o pc desligar, você deve ter feito algo errado, teste em uma bateria antes de ligar a fonte.

Não tem possibilidade de curto pois usei o termo plastico, isolando completamente, o circuito esta +/- como desenhei.

[Bastassim]

Sem o interruptor estava funcionar ?

Sinceramente não vejo como o interruptor possa fazer desligar o pc.

Veja se algum fio da fan não esta em curto.Ou a fan com defeito.

[tamazi]

Sem o interruptor esvava funcionar ?

Sinceramente não vejo como o interruptor possa fazer desligar o pc.

Veja se algum fio da fan não esta em curto.Ou a fan com defeito.

KKKKKKKKK

só comigo acontece essas coisas, era o botao q comprei, testei com outro, e funcionou, :lol:pode uma coisa dessa? :D:D

muito obrigad ao Bastassim e mroberto98 que se empenharam em me ajudar.

podem fechar o tópic, obrigado!

[Bastassim]

Agora é que me baralhou.

O interruptor? Como?

So se tivesse algo encostado à massa.

[tamazi]

Agora é que me baralhou.

O interruptor? Como?

tb queria entender, mas troquei ele e funcinou...

[Bastassim]

Isso de certeza foi outra vez montagem.

Verifique bem ou volta a ter problemas.

[mroberto98]

Isso ta estranho, mesmo se o interruptor estiver com defeito, curto ou aberto na desligaria a fonte. Teste novamente com o botao anterior sem encostar em nada...

Certifique se se esta mesmo com defeito, pois ja joguei mt componentes fora bons..

[Bastassim]

Já agora e para completar e mlhorar os seus conhecimentos baixe este pdf e ler .

Muito simples e fácil.

http://www62.zippyshare.com/v/26579777/file.html

(créditos para os autores)

[tamazi]

Isso de certeza foi outra vez montagem.

Verifique bem ou volta a ter problemas.

Isso ta estranho, mesmo se o interruptor estiver com defeito, curto ou aberto na desligaria a fonte. Teste novamente com o botao anterior sem encostar em nada...

Certifique se se esta mesmo com defeito, pois ja joguei mt componentes fora bons..

pior que estranhamente era o interruptor mesmo, testei 2 interruptores na mesma ligação, só esse teve essa frescura, usei na bateria do carro que tb frnece os 12v e desligou tudo que tava ligado... bem estranho.

[Bastassim]

Palavra que gostava de ver esse interruptor.

Bruxedo ?

[tamazi]

Já agora e para completar e mlhorar os seus conhecimentos baixe este pdf e ler .

Muito simples e fácil.

http://www62.zippyshare.com/v/26579777/file.html

(créditos para os autores)

Obrigado, aqui não cnsigo ver, mas chegand em casa eu olho.

Palavra que gostava de ver esse interruptor.

Bruxedo ?

Não percebi

[mroberto98]

Tem certeza? porque se desse um curto na bateria do carro com certeza o botao ia pegar fogo na sua mao... voce disse que desligou o circuito, bom, deve ser mal contato, experimenta ligar o pino dourado com um dos prateados...

[Bastassim]

Não estou a duvidar do que disse .

Mas coisa como essa nunca vi.

E nem consigo imaginar , é só isso. Querer perceber.

[BCP]

Caso o autor do tópico necessite, o mesmo será reaberto, para isso deverá entrar em contato com a moderação solicitando o desbloqueio.
