Controlador de nível caixa dágua

[Araujoinsulano]

Boa tarde galera! Bom estou querendo fazer um controlador de nível dágua,pois não posso colocar uma bóia,pois duas casas usam a mesma bomba. Serão 4 níveis. A minha dúvida é somente a que fica no topo(verde), ele vai acender e disparar a sirene. Até aí normal. Só que quero resetar a sirene,mas que a luz verde permaneça acesa. Abç

[Araujoinsulano]

Galera,mudei pra facilitar. Quero disparar só a sirene,e resetá-la.

[BCP]

Essas caixas d'aguas estão no mesmo nível?

O encanamento que levará a água para as caixas são separados?

[Araujoinsulano]

Estão no mesmo nível,e o encanamento é um só para as duas.

[BCP]

Não consegui idealizar nada!

Aguarde opiniões dos colegas...

[Araujoinsulano]

Brigadão assim mesmo cara! Enquanto isso vou tentando!

[BCP]

Porquê não colocar boias separadas para cada caixa?

Se uma caixa encher primeiro, a boia fecha e a água bombeada vai só para outra caixa, se você colocar chaves em paralelo instaladas nas boias, a bomba só desligará quando a segunda chave for aberta (Caixa cheia)...

[Araujoinsulano]

São duas caixas,mas em casas diferentes,mas com a mesma bomba! Quero o circuito só pra me avisar que a caixa já está quase cheia,pois sem aviso,só sabemos que encheu quando transborda,e não quero perder água! Se eu colocar um sensor de nível só pra me avisar,o som da sirene não desligaria.

[circuit]

esse circuito funciona e atendera a sua necessidade você coloca um en cada caixa com a mesma bomba e pronto

http://blog.novaeletronica.com.br/circuito-de-controle-automatico-de-bomba-de-agua-usando-o-nivel-de-caixa-dagua/

[Bastassim]

Já pensou em fazer o sistema completamente automático?

1 sensor e uma electro-válvula em cada depósito.

O sensor de cada depósito liga a bomba e a electro-válvula correspondente quando a água baixar.

Se os depósitos estão perto até pode ser mais simples, se pode fazer a ligação entre eles através de tubagem.

[Nelio2012]

São duas caixas,mas em casas diferentes,mas com a mesma bomba! Quero o circuito só pra me avisar que a caixa já está quase cheia,pois sem aviso,só sabemos que encheu quando transborda,e não quero perder água! Se eu colocar um sensor de nível só pra me avisar,o som da sirene não desligaria.

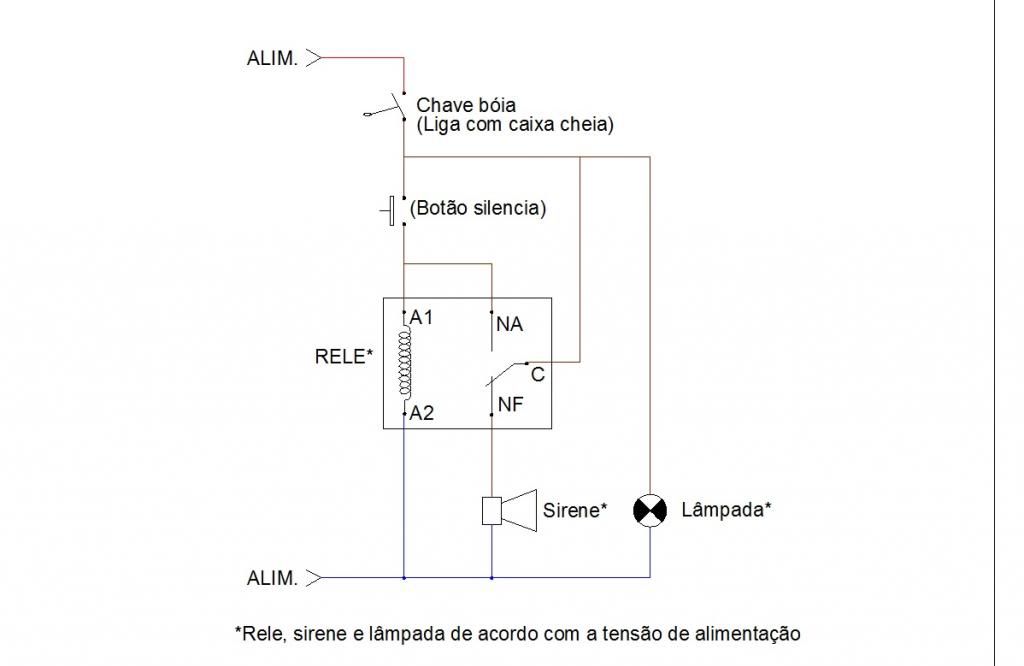

http://i1261.photobucket.com/albums/ii583/Nelio2012/avisonivelaguareset_zpsff401097.jpg

Vai precisar de dois circuitos desse, um para cada caixa, lembrando que o sirene para tocar de novo após o reset, só depois que o nível da caixa abaixar uma vez e a boia tem que ser do tipo "inferior" ou tipo "inferior + superior".

Isso vai te atender o que pede no tópico, mas não sei se vai evitar outras problemas com abastecimento das caixas...

[Araujoinsulano]

Já pensou em fazer o sistema completamente automático?

1 sensor e uma electro-válvula em cada depósito.

O sensor de cada depósito liga a bomba e a electro-válvula correspondente quando a água baixar.

Se os depósitos estão perto até pode ser mais simples, se pode fazer a ligação entre eles através de tubagem.

Cara,muito bom! Seria a válvula solenóide? Li ontem uma informação dessae achei muito boa!

http://i1261.photobucket.com/albums/ii583/Nelio2012/avisonivelaguareset_zpsff401097.jpg

Vai precisar de dois circuitos desse, um para cada caixa, lembrando que o sirene para tocar de novo após o reset, só depois que o nível da caixa abaixar uma vez e a boia tem que ser do tipo "inferior" ou tipo "inferior + superior".

Isso vai te atender o que pede no tópico, mas não sei se vai evitar outras problemas com abastecimento das caixas...

Bom dia Nélio! Cara,vou fazer esse circuito hoje pra ver, e darei a resposta! abç

[Bastassim]

Cara,muito bom! Seria a válvula solenóide? Li ontem uma informação dessae achei muito boa!

abç

Sim, seria desse tipo.

[jorgeletronico]

Se pode fazer um sistema automatico usando valvulas solenoides ...contator e sensores de nivel com contatos na e nf.....e mais algum componente se precisar...a ideia seria as valvulad para fechar ou abrir a passagem da agua para caixas e uma condicao...um pequeno microcontrolador....seria bem util...mais creio q possa por meio de umcomando eletrico bolar uma logica para despositivo

[Araujoinsulano]

Gostei da ideia da válvula. Mas por enquanto fiz a dica do Nelio. Valeu galera!

[BCP]

Caso o autor do tópico necessite, o mesmo será reaberto, para isso deverá entrar em contato com a moderação solicitando o desbloqueio.
