Carregador/limitador com LM317

[Rafael.R]

Ola pessoal. Em outro fórum, um participante sugeriu esse circuito para carregar baterias de aeromodelos:

Trate-se apenas do LM317 configurado como limitador de corrente. Segundo o autor, não importa a tensão de entrada. Bom, até ai tudo bem pois a corrente será limitada e com isso a tensão cai... Supondo a bateria ser de 4,8V x 600mA, o carregador será limitado a 60mA (1/10 da bateria).

A questão é quando se dará o final da carga? Eu suponho que ao passo em que a bateria vai enchendo, a corrente vai diminuindo e a tensão vai aumentando, e quando a bateria chegar no seu valor de totalmente carregada (5,1v~5,2v) ela não mais puxará corrente e nada mais será enviada a ela sem o risco de danifica-la.

Meu raciocínio está certo? O carregamento chegará ao fim e a bateria ficará em "flutuação"?

Abraços.

[faller]

Esse tipo de fonte, fonte de corrente, vai tentar oferecer sempre essa mesma corrente para a qual está ajustado, e para fazer isso seu único recurso é o de elevar a tensão se essa corrente tender a cair..

Se desejares que, ao final da carga da bateria, a tensão não passe de determinado valor, necessita colocar ai algum outro limitador, esse da tensão, por exemplo um outro LM317, depois desse dai, agora ajustável em tensão..

Desse modo a tensão de saída não passaria jamais do valor setado nesse segundo CI, e a corrente não subiria além do ajustado no primeiro CI..

[Rafael.R]

Grato Faller! Agora o correto seria primeiro o CI fixando a corrente e outro fixando a tensão? Nessa ordem?

[faller]

Sim.. Alimentas o circuito todo com uma tensão bem mais alta que a da bateria..

O primeiro CI se vale dessa tensão maior para fazer o ajuste da corrente. Dele só passará, no máximo, aquela corrente ajustada. O segundo CI protege a bateria da tensão subir acima do que ajustado..

Aliás, só deve ser assim colocado..

[DiegoAs]

boa tarde! aproveitando o tópico do amigo.

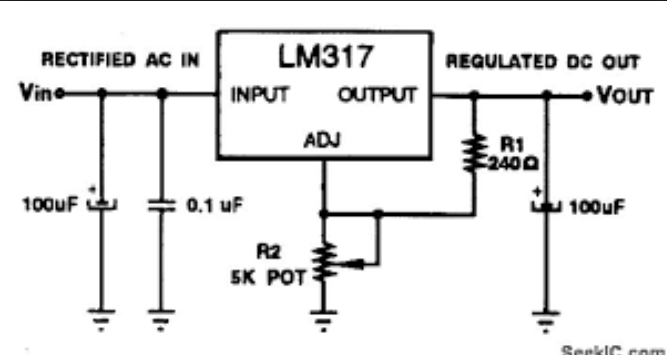

Fiz uma fonte de acordo com o esquema abaixo (tem uns capacitores a mais, confesso...rsrss), pelo que entendi @faller, posso utilizar o esquema do amigo @Rafael.R para limitar a corrente, seria a união de Vout do esquema da corrente e o Vin do esquema que uso para regular a tensão. é isso?



[faller]

1 hora atrás, DiegoAs disse:

boa tarde! aproveitando o tópico do amigo.

Fiz uma fonte de acordo com o esquema abaixo (tem uns capacitores a mais, confesso...rsrss), pelo que entendi @faller, posso utilizar o esquema do amigo @Rafael.R para limitar a corrente, seria a união de Vout do esquema da corrente e o Vin do esquema que uso para regular a tensão. é isso?



Sim, é isso mesmo, primeiro o limitador de corrente depois o regulador de tensão..

Esse seu esquemático do regulador de tensão pode ser incrementado segundo sugestão do fabricante do CI. Veja ai no datasheet do mesmo, na página 10, figura 9.

Veja que ele sugere a adição de dois diodos, D1 e D2 que pode ser do tipo 1N4001 a 4007 bem como a adição de capacitores de relativo baixo valor mas que garantem uma operação bem melhor desse regulador.

ref: http://www.ti.com/lit/ds/symlink/lm317.pdf





[Lima Chagas]

7 minutos atrás, faller disse:

Sim, é isso mesmo, primeiro o limitador de corrente depois o regulador de tensão..

Esse seu esquemático do regulador de tensão pode ser incrementado segundo sugestão do fabricante do CI. Veja ai no datasheet do mesmo, na página 10, figura 9.

Veja que ele sugere a adição de dois diodos, D1 e D2 que pode ser do tipo 1N4001 a 4007 bem como a adição de capacitores de relativo baixo valor mas que garantem uma operação bem melhor desse regulador.

ref: http://www.ti.com/lit/ds/symlink/lm317.pdf
