RESOLVIDO Circuito com diodo zener

Recommended Posts

Pessoal, estou com duvidas num pequeno circuito com um diodo zener. Não é um circuito pratico, é questão de prova de um curso técnico de Automação Industrial, e gostaria que os mais experientes aqui do fórum, se possível aqueles já graduados pudessem expor suas opiniões para eu tentar entender . O desenho esta em anexo.   Desde já agradeço.



Scan_20140328_005611.pdf

Circuito prova.docx

Compartilhar este post


Link para o post
Compartilhar em outros sites

@CIS,

Falta alguma informação nessa questão.

Não quer dizer que a corrente sobre o zener é de 0,7 A pois é impossivel passar 60v pelos resistores em série R1 e R2 e ainda sobrar 0,7A pelo zener.

Verifique novamente essa questão.

Paulo

Compartilhar este post


Link para o post
Compartilhar em outros sites

A questão é essa mesmo. O enunciado pede para calcular o valor de R4. Estou tentando aqui tirar essa duvida : Dá pra calcular o valor d R4, apenas com os dados fornecidos ? e como fazer isso ?  Como disse , é um circuito apenas teórico... e como eu errei esta questão na prova, quero saber mais das possibilidades para questionar o professor. Obrigado pela sua opnião Paulo.

Compartilhar este post


Link para o post
Compartilhar em outros sites

@CIS,

Olha, só com as informações constantes no enunciado, é IMPOSSIVEL determinar o valor de R4. Os dados sobre o diodo Zener espeçificam a tensão dele e a corrente máxima que ele suporta. Coisas que anulam a questão :

- Não sabemos a tensão sobre o diodo Zener, pois a corrente pode ser baixa demais para que exista a regulação.

- impossivel passar uma corrente maior do que cerca de 100 mA no diodo, mesmo se o resistor tiver valor zero.

Sei não.... Tá parecendo mais um caso de professores totalmente despreparados, fazendo questões absurdas....

Paulo

Compartilhar este post


Link para o post
Compartilhar em outros sites

Valeu Paulo, muito obrigado. Muito bom sua colocação e foi o que pensei no dia em que fiz a prova.



Vou deixar aberto o tópico para ver se alguém mais fala alguma coisa.



Será que o Mulder-Fox, O Mister Nintendo, o VTRX, que sempre me ajudaram com os pics  podem opinar ??

Compartilhar este post


Link para o post
Compartilhar em outros sites

Como assim ?  COTUCA ??



 Faço o curso no modo presencial, numa escola técnica aqui no norte de minas -  FUNAM - Fundação Alto Médio São Francisco, na cidade de Pirapora - MG.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Passei longe então... É que esse exercício me parecia muito familiar de um professor que tive no meu curso técnico (ele tinha um costume interessante de montar exercícios 'irresolvíveis').

Compartilhar este post


Link para o post
Compartilhar em outros sites

Kkkkkk eu vou te contar... E cada absurdo de professores que não sabem eletronica e ficam dando aulas por ai como se eles soubessem eletronica para ensinar os outros...

Esses professores infelizmente devem ser aqueles alunos que n aprenderam eletronica, não conseguiu emprego eai as escolas contrata eles.. Afinal só sobra eles pra contratar porque os que aprenderam mesmo estão ganhando muito mais q um professor!

Isso é um absurdo, deviam fechar todas essas escolas!

o cqra coloca 60V no trafo, nem especifica se é AC... Poderia ser Vp... Loticamente deve ser 60vac mas so locando 60V ja é questao anulada!

Segundo que com os resistores q tem ai nunca vai ter 0,7A... Pode dar a tensão de zener mas n com essa corrente! E se essa e apenas a corrente max, o R4 poderia ser qualquer valor teoricamente que daria a tensão de zener!

Compartilhar este post


Link para o post
Compartilhar em outros sites

Valeu mroberto98. Obrigado.



Projeto_afg , vai falar sobre a questão ??


Na correção desta questão o professor fez os seguintes passos:



somou R1+R2+R3  =  200 +400 + 300 =   900 ohms



calculou a corrente do circuito   60 / 900 = 0,066 A



calculou a queda de tensão em cada resistor   R1 = 200 x 0,066 = 13,2 V

                                                                          R2 = 400 x 0,066 = 26,4 V

                                                                          R3 = 300 x 0,066 = 19,8 V



Usou a tensão de R3 subtraindo a tensão do zener : 19,8 V - 2,6 V = 17,2 V , e atribuiu o resultado (17,2 V)  ao resistor R4  e



calculou o valor de R4 usando  :  17,2 V /  0,7 A =  24,57 ohms .





Essa foi a correção desta questão.



Será que alguém concorda com isso ??

Compartilhar este post


Link para o post
Compartilhar em outros sites

@CIS,



voce deve ter feito essa pergunta de sacanagem, só pode ser !!!!

Quer dizer que pelo Zener tá passando 0,7 A ???? E de onde vem essa corrente, se o máximo que pode passar por R1 ou R2 são 0,06 A ???



Meu Deus, e o cara se intitula professor....



Nem vou repetir de novo tudo o que falei diversas vezes aqui.



Mais uma vergonha ! Devia denunciar esse incompetente pro CREA !



Paulo

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Se eu estudasse nessa escola eu denunciaria esse professor para assim tomar a licença dele!! Isso é un absurdo!

Paulo, o CREA ta rindo uma hora dessa... O CREA ta recebendo mesmo o dinheiro deles! Então aqui no Brasil tudo é numa boa!

não tem nem conversa!

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

É o que o @aphawk falou, não existe como passar 0,7A pelo zener, a corrente máxima que o R1 e R2 permitem passar seria 0,1A (curtocircuitando R2 direto com o terra).



Bom, o jeito certo de resolver exercícios com diodo zener é o seguinte:



Dimensionar um resistor em série com o zener de forma que ele opere com a maior corrente ou potência que ele aguenta, dessa forma ele fica numa faixa em que grandes variações de tensão de entrada provoquem pequenas variações na tensão de saída:




O diodo zener não é ideal, a tensão de polarização reversa varia levemente conforme a corrente aplicada, para minimizar ao máximo essa pequena variação devemos trabalhar no 'limite' do diodo.



No caso do seu circuito, a forma correta de se dimensionar seria fazer com que se passe 0,7 A pelo zener, só que isso não é possível, logo a melhor forma de polarizar seria R4 = 0, em que a corrente seria a máxima porém menor do que 0,7A.

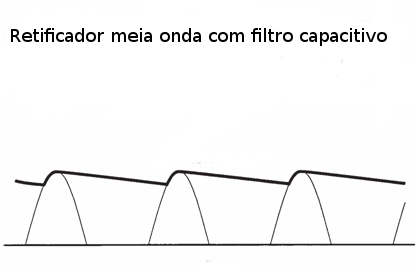

Se for levar tudo em consideração, o seu circuito não fornece 60 volts dc, na verdade é um retificador de meia onda com um capacitor de filtro, a tensão RMS iria variar conforme a carga:

post-541077-0-91600800-1396024032_thumb.



Ai iria ficar bem complicado de resolver...



Compartilhar este post


Link para o post
Compartilhar em outros sites

Ok pessoal, valeu pelos esclarecimentos. Vou procurar o professor e trocar uma ideia com ele sobre isso, e não resolvendo vou procurar a diretoria da escola...

Quero manter o tópico em aberto caso mais alguém queira comentar ou completar um comentário. Aqui sim tem professores....



O Clube do Hardware deveria emitir certificados....rsrsrsr

Compartilhar este post


Link para o post
Compartilhar em outros sites

@Projetos_afg e @mroberto98



Pois é !!! Se fosse para resolver como tem de ser feito, levando tudo em consideração, teria de saber se a tensão do transformador é RMS ou pico a pico, e levar em conta a carga e descarga do capacitor, aí sim ia ser uma excelente questão de prova valendo 4 pontos. Mas com todas as informações que ainda estão faltando, pois teria de ser fornecido mais alguma informação.



Tem de denunciar não só o professor, mas a própria FUNAM, porque contratar um burraldo como esse é da responsabilidade deles !



Depois eu fico culpando os novos formandos, mas de uns meses para cá eu ví que os alunos não tem culpa, afinal, ainda pagam para aprender, e recebem essa droga de ensino.



No ultimo levantamento que fizeram, de 64 países, ficamos em 58, atrás de alguns países africanos.... como é que esperamos que a vida de todos nós fique melhor ?  Sem ensino, sem saneamento básico, sem saúde ?



Posso até ser punido pelo que eu falo, porque já não é a primeira, nem a segunda, nem a terceira vez que acontece a mesma coisa :



Provas feitas E corrigidas por professores que não tem o menor interesse em saber se estão ensinando correto, para eles é só um emprego.



Essas coisas me acabam com o fim de semana, me dá nojo de ver, raiva, sei lá mais o que.... ah sei sim, vontade de ir morar longe daqui, cada vez mais !



E pensar que muitos de nós aqui damos uma boa parte de nossa vida apenas para ensinar, para ajudar, sem ganhar um centavo para isso, apenas querendo fazer a nossa parte para melhorar o país...



Temos aqui dentro do CDH uma quantidade enorme de pessoas bem intencionadas, para combater esse péssimo ensino, mas infelizmente poucos conheçem os nossos Fóruns.



Sobre o CREA, nem sei o que é isso mais... é só mais um sindicato para cobrar a sua anuidade de nós, trouxas, ainda bem que eu já briguie com esses caras até desistirem de me cobrar, pois é igual a uma violentação isso.



@CIS,



Experimente perguntar para o seu professor de onde que ele tirou essa corrente de 0,7 A , ele tem de anular essa questão péssima. Se ele insistir nisso, procure a delegacia de ensino de sua cidade, e mostre tudo o que está aqui, tudo o que escrevemos e mostramos, mas seja totalmente anônimo, ou podem te prejudicar no seu curso.  Alguém tem de parar esse professorzinho de escolinha de primário , com essas fundaçõeszinhas que não prestam nem para ensinar o alfabeto....



Paulo

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

Será que alguém concorda com isso ??

Só sendo louco para concordar com isso dai.....

Mostre isso dai para o professor charlatão e mande ele de volta a escola.   Meu cachorro, aqui no chao, chegou a colocar as patas sobre o focinho ao ver essa resposta do louco..
