Ajuda com fonte para regular de 0 a 50 Volts

Recommended Posts

 Olá boa tarde pessoal , tenho uma resistência de  1 Metro (Fio de Nicromo) com +/- 150 Ohms de 1mm de espessura e tenho 1 Trafo que na saída tem 50V e até 50A  preciso regular a tensão de SAÍDA  indo de +/- 0 Volt até os 50 Volts variando conforme girar o Potenciômetro  , só que não estou conseguindo um amigo me ajudou com um esquema de fonte , porém quando ligo no meu Trafo de 50V a ponte de diodo esquenta muito e queima ai tinha um Trafo aqui de 12V por 40A  fiz a ligação novamente e aparentemente tudo normal porém meu Fio de Nicromo não esquentou porque acho que 12V para 1 Metro de Fio deve ser pouco e só deu uma leve morNada no fio . ai fui conferir no potenciômetro   com o multímetro pra ver a variação e nada não variou nada , coloquei o Multímetro para verificar a tensão de saída da fonte estava 13V +/-  ai mexi no potenciômetro pra ver se variava a tensão e nada novamente .







Alguém teria algum esquema para isso que preciso ? preciso controlar  50V do meu Trafo para poder escolher a temperatura que deve ficar o fio . Anexei o PDF com o esquema que montei .



Obrigado pela atenção .

 .

rafa222.pdf

Compartilhar este post


Link para o post
Compartilhar em outros sites

@Diogo Lian,



Tem de usar o transformador de 50V mesmo. Mas troque a ponte retificadora por uma que aguente 100A, pois o transformador pode fornecer mais de 50A , embora baixando a tensão de saída, e isso é o que fez sua ponte queimar ( se não foi a falta de um dissipador de calor adequado ) .



Outra coisa, a ponte de diodos vai esquentar muito, tem de ter um baita dissipador, e sugiro ainda colocar um bom ventilador sobre ela. Essa ponte pode ter de  dissipar fácil mais de 100 Watts ....



Paulo

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
  • Autor do tópico
  • @Diogo Lian,



    Tem de usar o transformador de 50V mesmo. Mas troque a ponte retificadora por uma que aguente 100A, pois o transformador pode fornecer mais de 50A , embora baixando a tensão de saída, e isso é o que fez sua ponte queimar ( se não foi a falta de um dissipador de calor adequado ) .



    Outra coisa, a ponte de diodos vai esquentar muito, tem de ter um baita dissipador, e sugiro ainda colocar um bom ventilador sobre ela. Essa ponte pode ter de  dissipar fácil mais de 100 Watts ....



    Paulo





    Olá boa tarde , Obrigado pela atenção Paulo isso vai ficar muito grande aqui =/  , assim poderia ser uma coisa menor , você teria algum dimmer que funcione com 50V e diminua até 0 ?



    Ou um Dimmer que possa ser ligado direto na rede e no fio de Nicromo  para controlar a temperatura do Fio ? aqui tem um Disjuntor de proteção de 32A ligado em um dos lados do fio e nunca desarmou acho que ele consome menos de 32 mesmo , se você tiver algum dimmer para me ajudar agradeço muito pode ser um que aguente até 32A se tiver , pode ser um esquema ou se você tiver pra vender eu compro de você , estou necessitando disso Urgente para poder Trabalhar  :( .

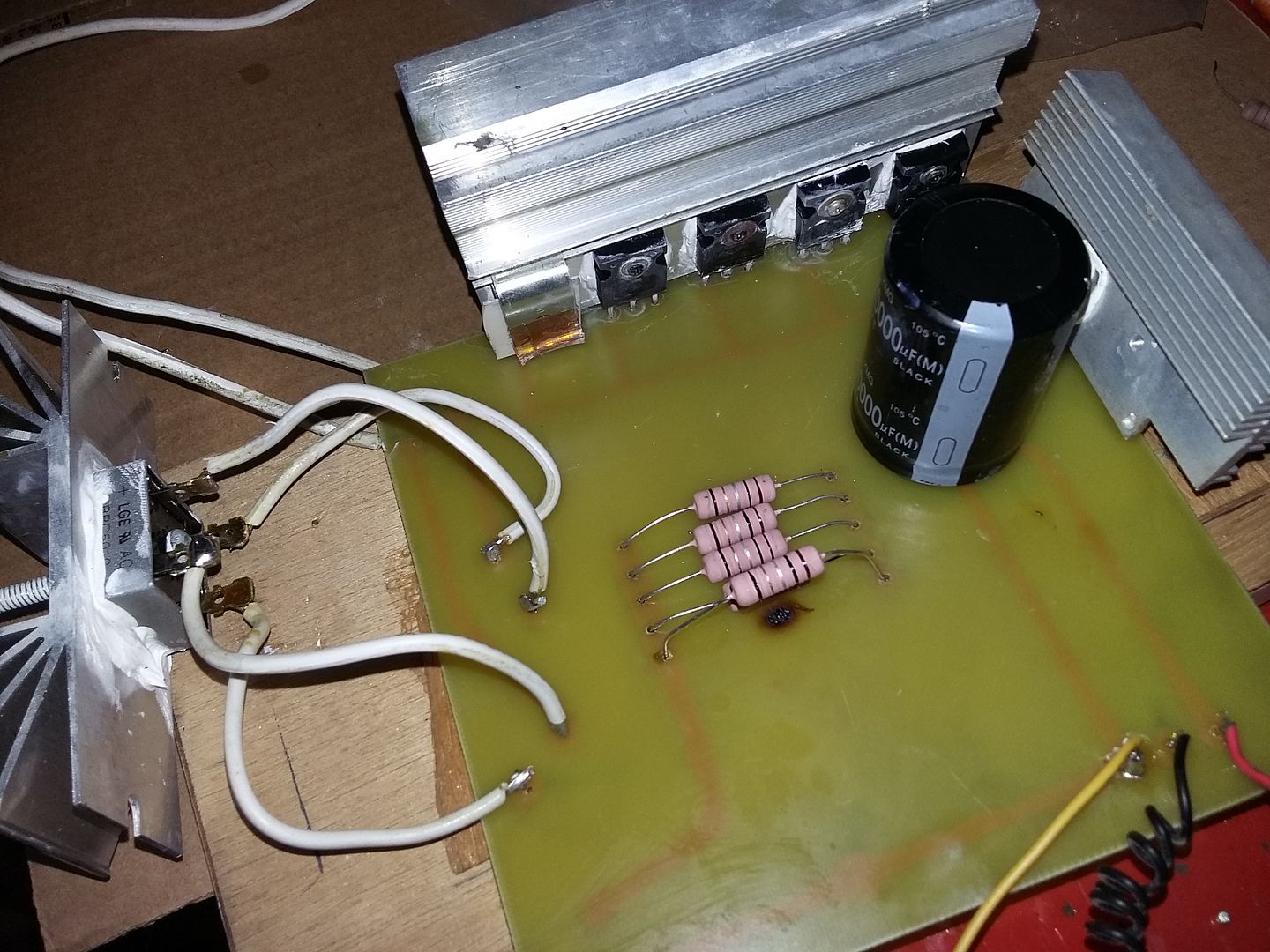

    Anexei umas fotos do que montei aqui .





    http://i1187.photobucket.com/albums/z389/diogogomesdacruz/20151010_151218_zpsoufwlead.jpg



    http://i1187.photobucket.com/albums/z389/diogogomesdacruz/20151009_115903_zpshnx9ju3d.jpg



    http://i1187.photobucket.com/albums/z389/diogogomesdacruz/20151010_151232_zpstv3ff3uo.jpg



    http://i1187.photobucket.com/albums/z389/diogogomesdacruz/20151009_115843_zps74hfgoez.jpg



    http://i1187.photobucket.com/albums/z389/diogogomesdacruz/20151010_151211_zpsd6v0fzkg.jpg





    __________________________________________________





    postei elas aqui também :






















    Agradeço a ajuda .

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    @Diogo Lian,



    Eu não sou o cara mais indicado para te ajudar..... tem gente com mais experiência nisso do que eu.



    O que eu faria : usaria a saída AC mesmo do seu transformador, e montaria um dimmer, mas com um Triac de potência, para pelo menos 70A para garantir. Não precisaria de ponte, nem de capacitor.



    Mas espere pelos outros colegas, pode aparecer alguma solução mais simples !



    Paulo

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Essas trilhas precisam ser mais grossas pra essa corrente. Recomendo estanhar elas com uma camada grossa.

    • Curtir 1

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    Essas trilhas precisam ser mais grossas pra essa corrente. Recomendo estanhar elas com uma camada grossa.

    Tentando colaborar, e endossar a dica do thiagoas, eu até diria que a última coisa que eu colocaria ai seria placa de circuito impresso..

    Veja que ela está servindo para sustentar os semicondutores que obrigatoriamente tem de ser sustentados pelos dissipadores, um capacitor eletrolítico que melhor seria sustentado se preso mecanicamente, de ponta cabeça, um potenciômetro que provavelmente irá em um painel, sustentado pelo mesmo, e cinco resistores que poderiam ir soldados diretamente nos transistores..  O resto é fio, que deveria ter uma bitola pouco maior...

    A placa de circuito impresso dai só mesmo atrapalha e ainda tem defeito, pelas trilhas muito finas...



    Mas a melhor ideia mesmo é a do colega aphawk, de usares um dimmer..



    Nota: Estou estranhando demais aquele dado por ti citado, de um metro de fio NICROMO com 1 mm de espessura, tendo 150 ohms de fio nesse 1 metro..   Jamais vi fio NICROMO com essa espessura e tão alta resistência..  Não tem erro ai não??? Note que se desejares que passe 50 Amperes ai nesse tamanho de 1 metro de fio vais ter de colocar uma tensão de pelo menos uns 90 Volts...  Explique qual o tamanho de fio que realmente desejas sar e se esses dados do NICROMO estão corretos ou é uma resistência menor ou é menos de 1 mm de diâmetro esse fio..

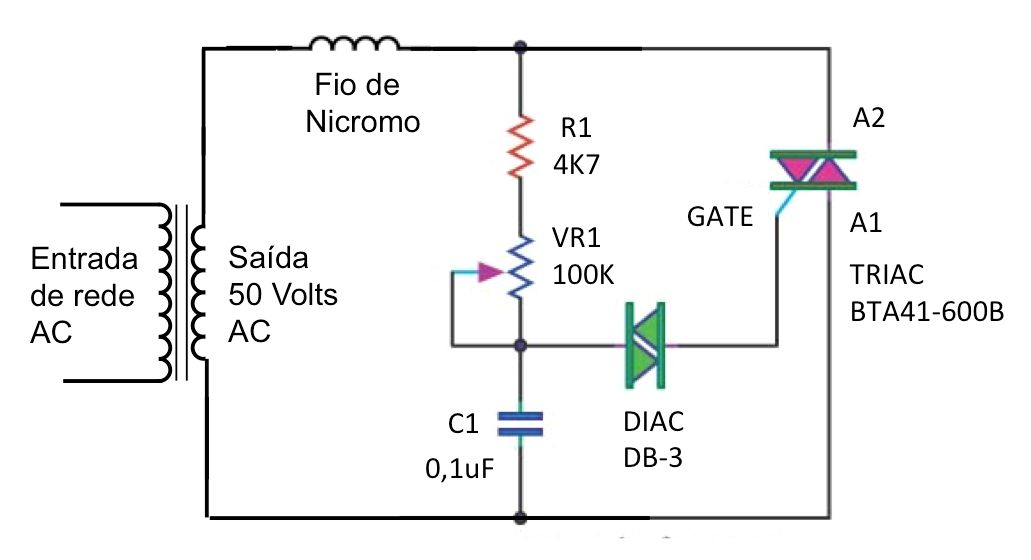

    Quanto ao Dimmer, é algo bem simples como isso dai por exemplo:



    Dimmer%20para%2040%20Amperes_zpshg09zzmt

    Editado por faller
    • Curtir 3

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites
  • Autor do tópico
  • Olá boa noite agradeço a ajuda de todos .







    @Diogo Lian,



    Eu não sou o cara mais indicado para te ajudar..... tem gente com mais experiência nisso do que eu.



    O que eu faria : usaria a saída AC mesmo do seu transformador, e montaria um dimmer, mas com um Triac de potência, para pelo menos 70A para garantir. Não precisaria de ponte, nem de capacitor.



    Mas espere pelos outros colegas, pode aparecer alguma solução mais simples !



    Paulo



    Obrigado Aphawk .













    Essas trilhas precisam ser mais grossas pra essa corrente. Recomendo estanhar elas com uma camada grossa.



    Obrigado Thiagoas , antes de fazer com a placa eu ainda pensei em apenas soldar fios nos componentes  :lol:









    Tentando colaborar, e endossar a dica do thiagoas, eu até diria que a última coisa que eu colocaria ai seria placa de circuito impresso..

    Veja que ela está servindo para sustentar os semicondutores que obrigatoriamente tem de ser sustentados pelos dissipadores, um capacitor eletrolítico que melhor seria sustentado se preso mecanicamente, de ponta cabeça, um potenciômetro que provavelmente irá em um painel, sustentado pelo mesmo, e cinco resistores que poderiam ir soldados diretamente nos transistores..  O resto é fio, que deveria ter uma bitola pouco maior...

    A placa de circuito impresso dai só mesmo atrapalha e ainda tem defeito, pelas trilhas muito finas...



    Mas a melhor ideia mesmo é a do colega aphawk, de usares um dimmer..



    Nota: Estou estranhando demais aquele dado por ti citado, de um metro de fio NICROMO com 1 mm de espessura, tendo 150 ohms de fio nesse 1 metro..   Jamais vi fio NICROMO com essa espessura e tão alta resistência..  Não tem erro ai não??? Note que se desejares que passe 50 Amperes ai nesse tamanho de 1 metro de fio vais ter de colocar uma tensão de pelo menos uns 90 Volts...  Explique qual o tamanho de fio que realmente desejas sar e se esses dados do NICROMO estão corretos ou é uma resistência menor ou é menos de 1 mm de diâmetro esse fio..



    Quanto ao Dimmer, é algo bem simples como isso dai por exemplo:



    Dimmer%20para%2040%20Amperes_zpshg09zzmt





    Faller obrigado pela ajuda vou montar esse circuito acredito que aqui não passe de 25A pois tenho 1 Disjuntor de 32A ligado e nunca desarmou acho que no máximo atinge 27A mas se eu conseguir controlar a tensão de saída do Trafo vou usar bem menos que 25A só vou aumentar um pouco se precisar , o fio tem 1mm de espessura , 1 metro e 20 centímetros de Comprimento e mais ou menos 4,5 a 5,0 Ohms ,  :P 160 Ohms eu forcei kkkk , esse circuito aguenta 25~27A ? ai eu consigo controlar a saída do Trafo de 0V até os 50V ? Pra quantos Watts tem que ser os componentes ?









    com esta potência eu (eu) colocaria o dimmer no primário. E talvez ligaria apenas em 220



    Obrigado pela ajuda Isadora , eu já tentei colocar um Dimmer no primário e ele modificou a onda de entrada do Trafo que é a Senoide Pura , até funcionou por alguns minutos mas me queimou 2 Trafos , sorte que estava na garantia ai me trocaram , agora a garantia já passou se queimar eu tô lascado .  :(

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    ok. me lembro de ter feito num trafo menor com sucesso. Pra alta potência de fato não testei. E agora, nem vou kk



    Se você controlar pelo secundário, prepare um baita dissipador pro triac



    Qual é o objetivo do projeto?

    Compartilhar este post


    Link para o post
    Compartilhar em outros sites

    @Diogo Lian,

    Tome cuidado com isso da corrente !

    Se o seu trafo está fornecendo 50v x 50 A , ele vai puxar da sua rede elétrica pouco mais de 22 A. Mas o seu Triac vai ter de suportar os 50 A mesmos, pois esta é a corrente que será consumida no secundário.

    Paulo
