Substituir BC517 por BC548

[Matthwus]

Gente não encontro bc517 em lugar nenhum aqui na minha região, e comprar na internet não vale a pena por conta do frete, mais eu consigo comprar bc548 posso ligar como mostra o circuito abaixo ?

Circuito original com o BC517:

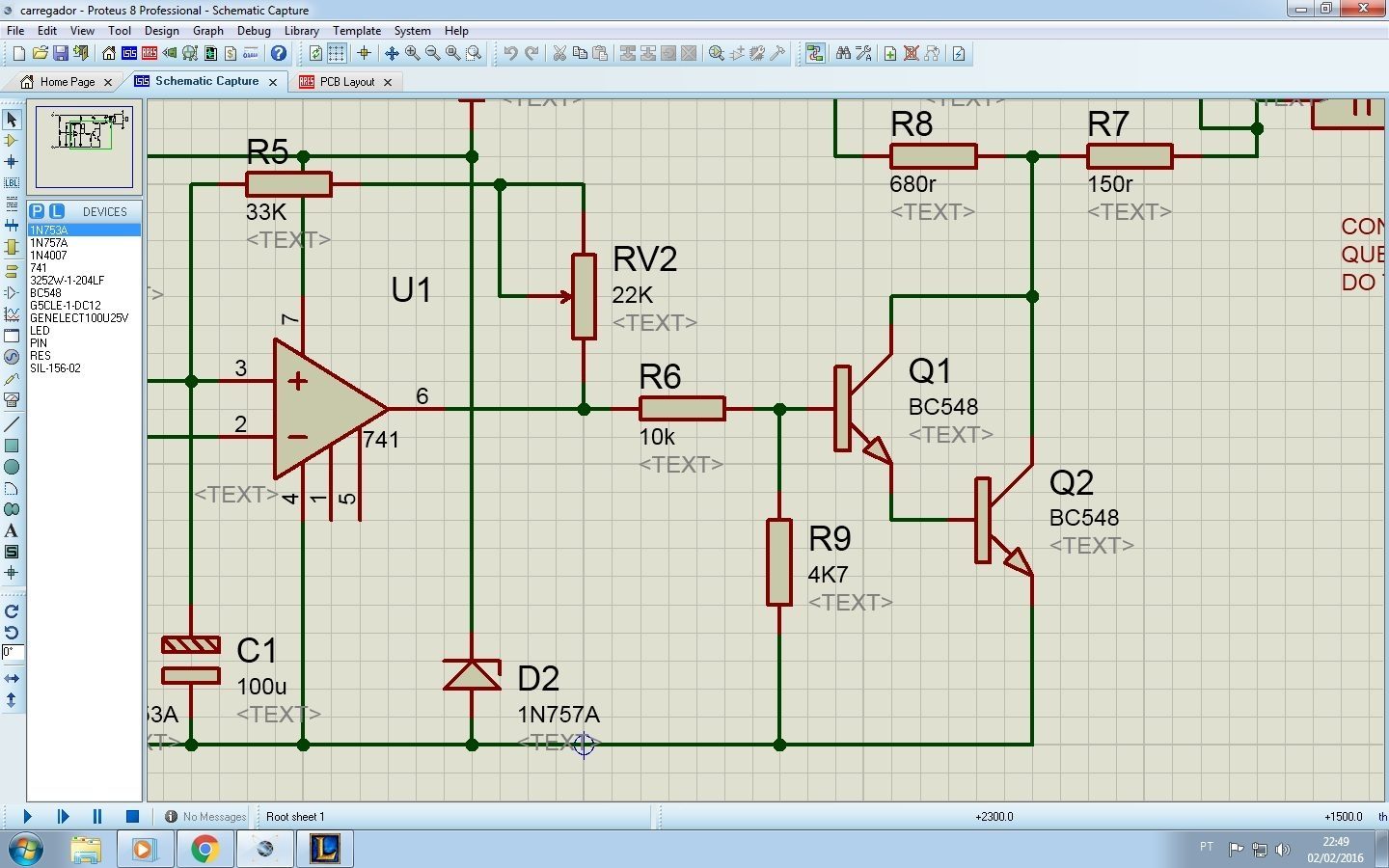

Circuito substituto:



A carga que ele vai acionar é um led e um rele.

[xyko-2020]

Se é só um relê com bobina que requeira até 800mA, baixe R6 para 1K e pode até retirar R9 que tá tranquilo.

Não estou vendo o diodo em paralelo com a bobina do relê.

Poste o esquema completo.

[.if]

relé? nem vi relé. A intuição do amigo chico está cada dia melhor!



Se achar que deve, confirme publicando a parte de cima do circuito...

[Matthwus]

59 minutos atrás, _xyko_ disse:

Se é só um relê com bobina que requeira até 800mA, baixe R6 para 1K e pode até retirar R9 que tá tranquilo.

Não estou vendo o diodo em paralelo com a bobina do relê.

Poste o esquema completo.

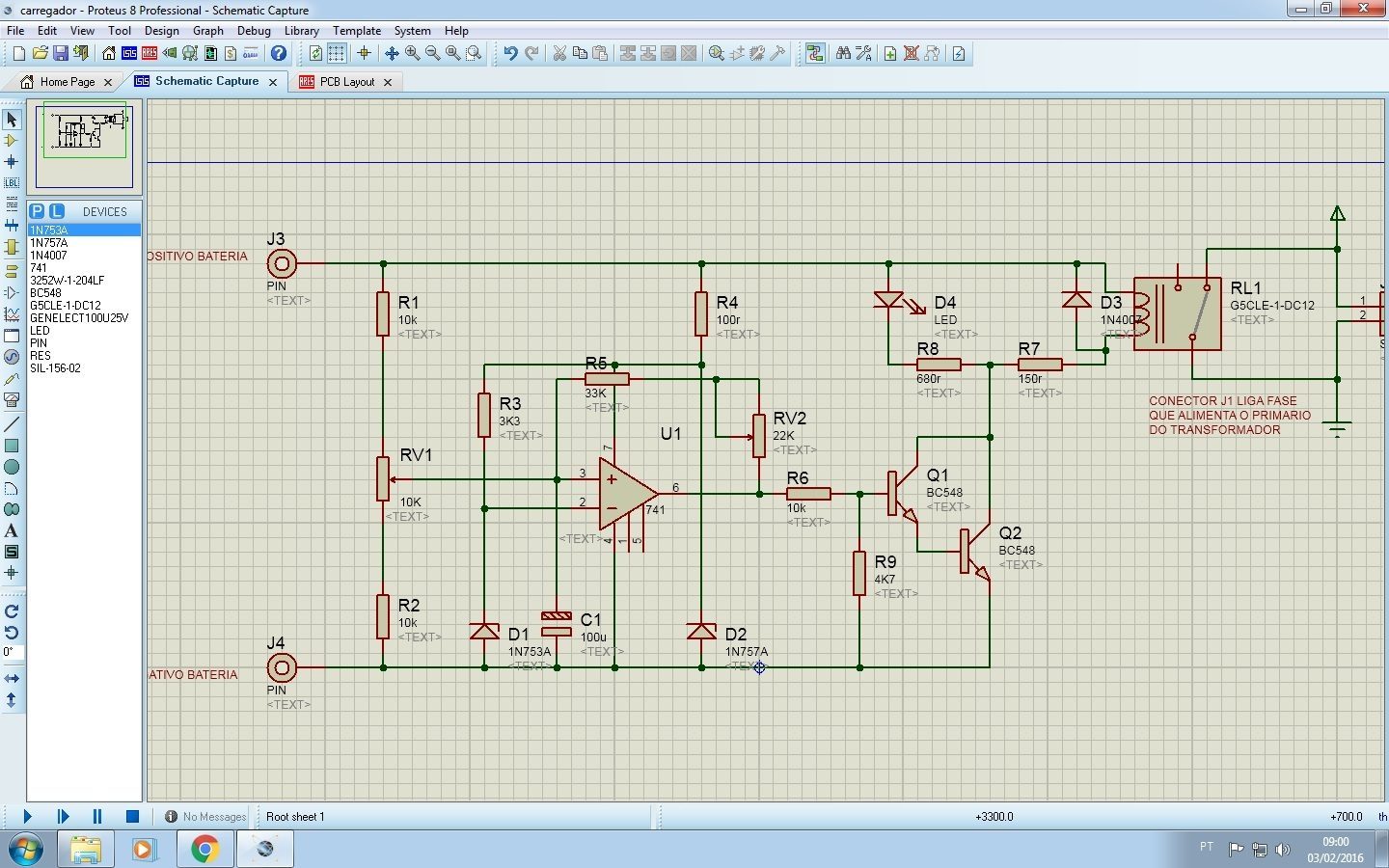

Ta aqui o esquema completo:

[.if]

é pra limitar a carga de bateria? Não te esqueças de desconectar da bateria após o término pois o led, bobina do relé e até a corrente de base vão comendo ela. Aos poucos, mas....

[Matthwus]

3 horas atrás, Isadora Ferraz disse:

é pra limitar a carga de bateria? Não te esqueças de desconectar da bateria após o término pois o led, bobina do relé e até a corrente de base vão comendo ela. Aos poucos, mas....

Eu ja uso o transformador para carregar a bateria, ele é de 12v e 40A, porém está retificado com somente 1 diodo, ele fica entre 16 a 17 volts, quando liga na bateria ele cai, ai vou usar essa placa para desligar o trafo quando a tensão chegar em 13,8v.



@_xyko_
o rele vai consumir 0,03A (medi a bobina do rele e deu 408 ohms ele é 12v)

e o led 0,02A

logo o consumo total ali vai ser de 0,05A, qual resistor devo utilizar na base do bc548 ?



Outra coisa manter aquele resistor de 4K7 ( resistor R9) tem problema ? já comprei ele.
