Potenciômetro no ares (proteus)

[Fabiano de Oliveira]

Boa noite a todos!

Comecei a usar o proteus 8.1 para fazer placas de circuito e me deparei com um problema: Potenciômetro.

Como colocar um potenciômetro na placa para fazer as trilhas no módulo ares? Eu só achei para placa de trilha dupla, mas para placa simples, vasculhei o programa e não encontrei. Procurei packpages na net e nada.

Conto com a ajuda de vocês.

Grato.

[Jonathan Gonzaga]

Boa tarde,



Então amigo, conseguiu resolver? Estou tendo o mesmo problema. Só encontro trimpots para a placa, mas aquele potenciômetro comum não encontrei. Se encontrar por favor não deixe de responder.

Grato.

[Fabiano de Oliveira]

Boa tarde Jonathan!

Consegui resolver faz algum tempo. Tive que desenhar o potenciômetro no ares. Procure uns vídeos no YouTube que você vai encontrar video-aulas de como fazer isso. Tô sem computador no memento, senão te enviaria já pronto.

[JUNIOR11]

@Fabiano de Oliveira boa tarde, sou novo aqui e estou com essa mesma dificuldade, teria como compartilhar o desenho? me ajudaria e muito!

[aphawk]

Eu medí um potênciometro normal, criei os Pads com a distancia , tamanho, e largura interna do furo compatível com o potenciômetro pequeno que eu tinha, e acrescentei no componente.....



Paulo

[Visitante]

Diâmetro dos furos recomendado: 45~60mils

[Rafa Reale]

@[Daniel] boa noite, poderia disponibilizar esse packge do potenciométro pra mim ?
Abraços





[Visitante]

23 horas atrás, Rafa Reale disse:

@[Daniel] boa noite, poderia disponibilizar esse packge do potenciométro pra mim ?
Abraços

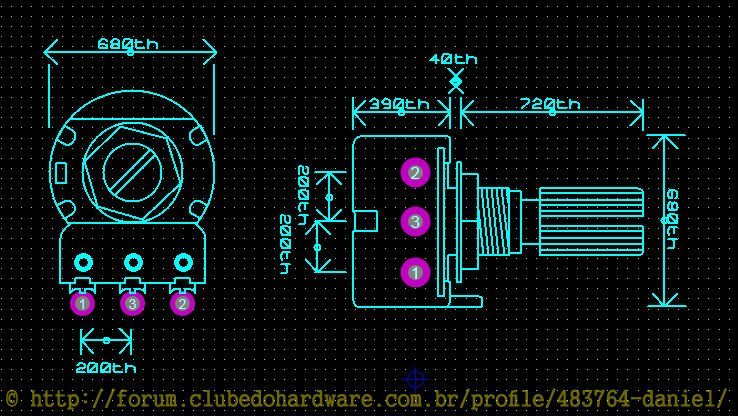

Todas as medidas básicas (polegadas) estão na imagem. Se precisar de mais informações para fazer seu desenho veja em:



http://www.alpha-products.com/cd_catalog/new_catalogs/Pots/rotary/16mm/16mm rot pots_2.htm



[.if]

A não ser que estejas a projetar a mecânica toda, não era mais fácil apenas colocar 3 pads (dica: o maior possível) a 5mm de distância? Ah tá. Esqueci da lei do menor esforço...

@[Daniel] mandou bem não te dando mole . ah sim, se for polegada este pot deve ser de Itu
