Aiwa entrada rca queimada

Recommended Posts

boa noite amigos preciso muito da ajuda de alguém ... o problema é o seguinte tenho um micro-system AIWA  NSX- AV80 esta tudo funcionando cd radio e tape o único problema é q a saida rca  traseira não esta funcionando não da som nenhum da tv ou notebook ja abri tentei várias ligações sem sucesso emendar fios e tal mesmo assim não sai o som correto fica um chiado muito forte não consigo saber onde esta a trilha porque o que eu queria seria ligar a saida rca direto na placa não sei se esta certo mas era o que pretendia :)



pesquisei muito na net mas não tem nenhum tutorial sobre isso com o modelo do meu som :(  mais uma coisa eu também gostaria depois de resolver esse primeiro problema como eu ligo uma plaquinha aquele tipo usb na minha placa de som ligar o usa para tocar no auxiliar eu sei q são muitas perguntas

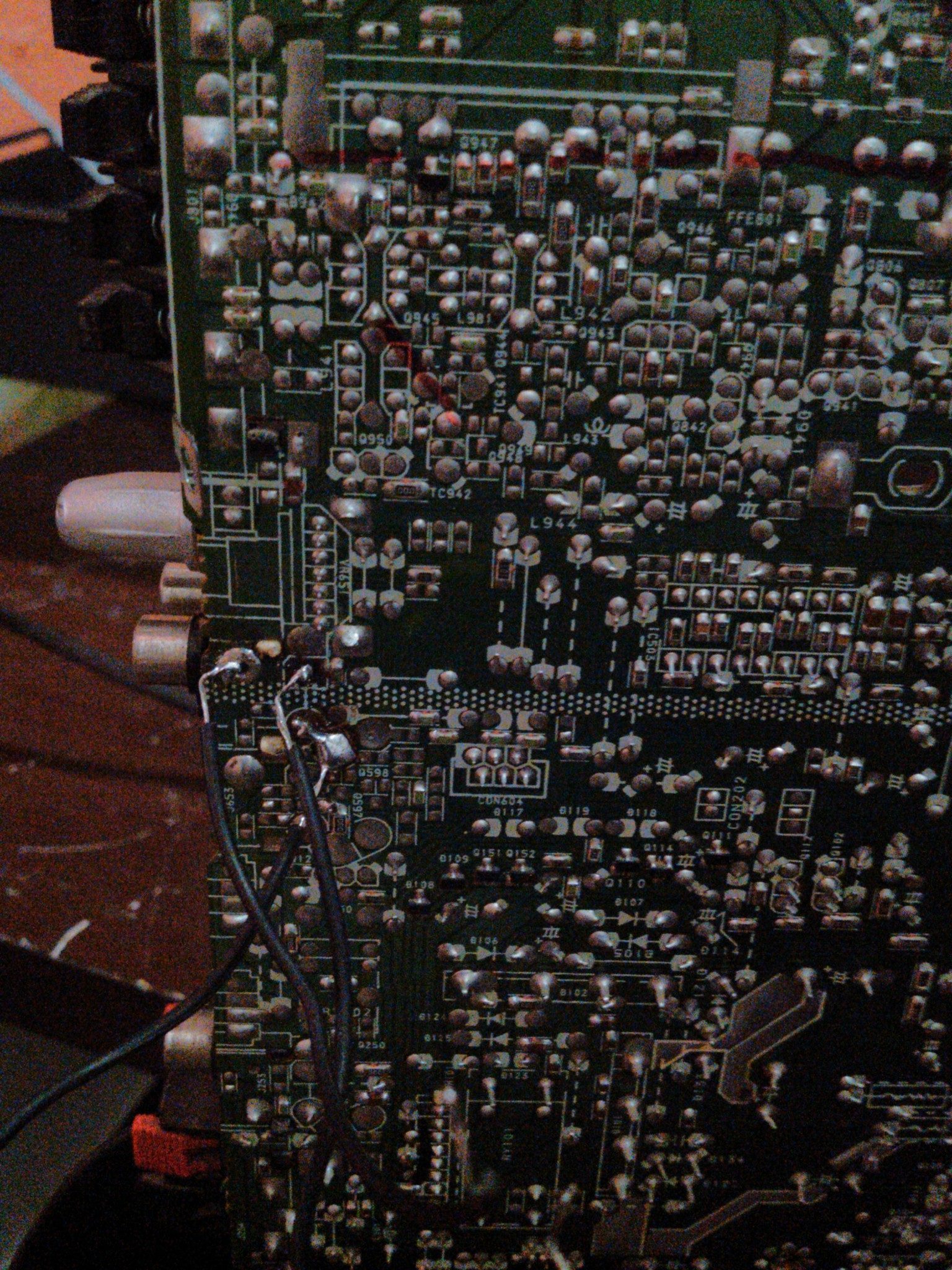

mas sei q vocês vão poder m ajudar segue algumas fotos da placa e o circuito dela ...



obs não sei se é mesmo o circuito dela mas as referencias de números bate com a placa






STK419-130.doc

Editado por diogo leite
  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Então, eu tenho um som da Aiwa que tem uma placa muito parecida, o negocio é que essas saídas rcs da Aiwa são de alta impedância, se você colocar um fone de ouvido ali e ligar o volume no máximo vai escutar um sonzinho, pra essa saída funcionar você tem que colocar um pre-amp e um outro amplificador. A única saída de alta potência dessas placas são os conectores ali embaixo. E verifique bem se você não esta ligando na entrada, por que essa placa possui uma entrada de audio rca(audio in) também.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
44 minutos atrás, diogo leite disse:

boa noite amigos preciso muito da ajuda de alguém ... o problema é o seguinte tenho um micro-system AIWA  NSX- AV80 esta tudo funcionando cd radio e tape o único problema é q a saida rca  traseira não esta funcionando não da som nenhum da tv ou notebook ja abri tentei várias ligações sem sucesso emendar fios e tal mesmo assim não sai o som correto fica um chiado muito forte não consigo saber onde esta a trilha porque o que eu queria seria ligar a saida rca direto na placa não sei se esta certo mas era o que pretendia :)



pesquisei muito na net mas não tem nenhum tutorial sobre isso com o modelo do meu som :(  mais uma coisa eu também gostaria depois de resolver esse primeiro problema como eu ligo uma plaquinha aquele tipo usb na minha placa de som ligar o usa para tocar no auxiliar eu sei q são muitas perguntas



mas sei q vocês vão poder m ajudar segue algumas fotos da placa e o circuito dela ...



obs não sei se é mesmo o circuito dela mas as referencias de números bate com a placa



STK4141X.pdf



3 minutos atrás, FelipeZ. disse:

Então, eu tenho um som da Aiwa que tem uma placa muito parecida, o negocio é que essas saídas rcs da Aiwa são de alta impedância, se você colocar um fone de ouvido ali e ligar o volume no máximo vai escutar um sonzinho, pra essa saída funcionar você tem que colocar um pre-amp e um outro amplificador. A única saída de alta potência dessas placas são os conectores ali embaixo. E verifique bem se você não esta ligando na entrada, por que essa placa possui uma entrada de audio rca(audio in) também.

então felipe deu pra entender mais ou menos apenas me aventura em eletronica nao entendo muito os pré amplificadores ficam onde por que o que eu vejo é que esta tudo funcionando e no lugar mas não sai o som ja tirei os rca coloquei no lugar novamente e continua sem o som teria como você especificar melhor pra mim exitem 3 entradas pelo esquema ela vai pro ci mas não sei qual cabo ligar m ajuda com mais coisas por favor

Compartilhar este post


Link para o post
Compartilhar em outros sites

As entradas rca é onde tem escrito "audio in" são os dois primeiros conectores rca de cima, as saídas com rca são os três conectores preto vermelho e branco  são de alta impedância e precisam de outro amplificador para funcionarem, ou seja, não adianta conectar alto falante nessas dai que não funciona. As saídas pros alto falantes de alta potencia são os conectores vermelhos e pretos, os últimos conectores embaixo...



placa-principal-de-potncia-som-aiwa-nsx-av80-86-nf7-726-01-605801-MLB20409518148_092015-F.jpg

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites
17 minutos atrás, FelipeZ. disse:

As entradas rca é onde tem escrito "audio in" são os dois primeiros conectores rca de cima, as saídas com rca são os três conectores preto vermelho e branco  são de alta impedância e precisam de outro amplificador para funcionarem, ou seja, não adianta conectar alto falante nessas dai que não funciona. As saídas pros alto falantes de alta potencia são os conectores vermelhos e pretos, os últimos conectores embaixo...



placa-principal-de-potncia-som-aiwa-nsx-av80-86-nf7-726-01-605801-MLB20409518148_092015-F.jpg

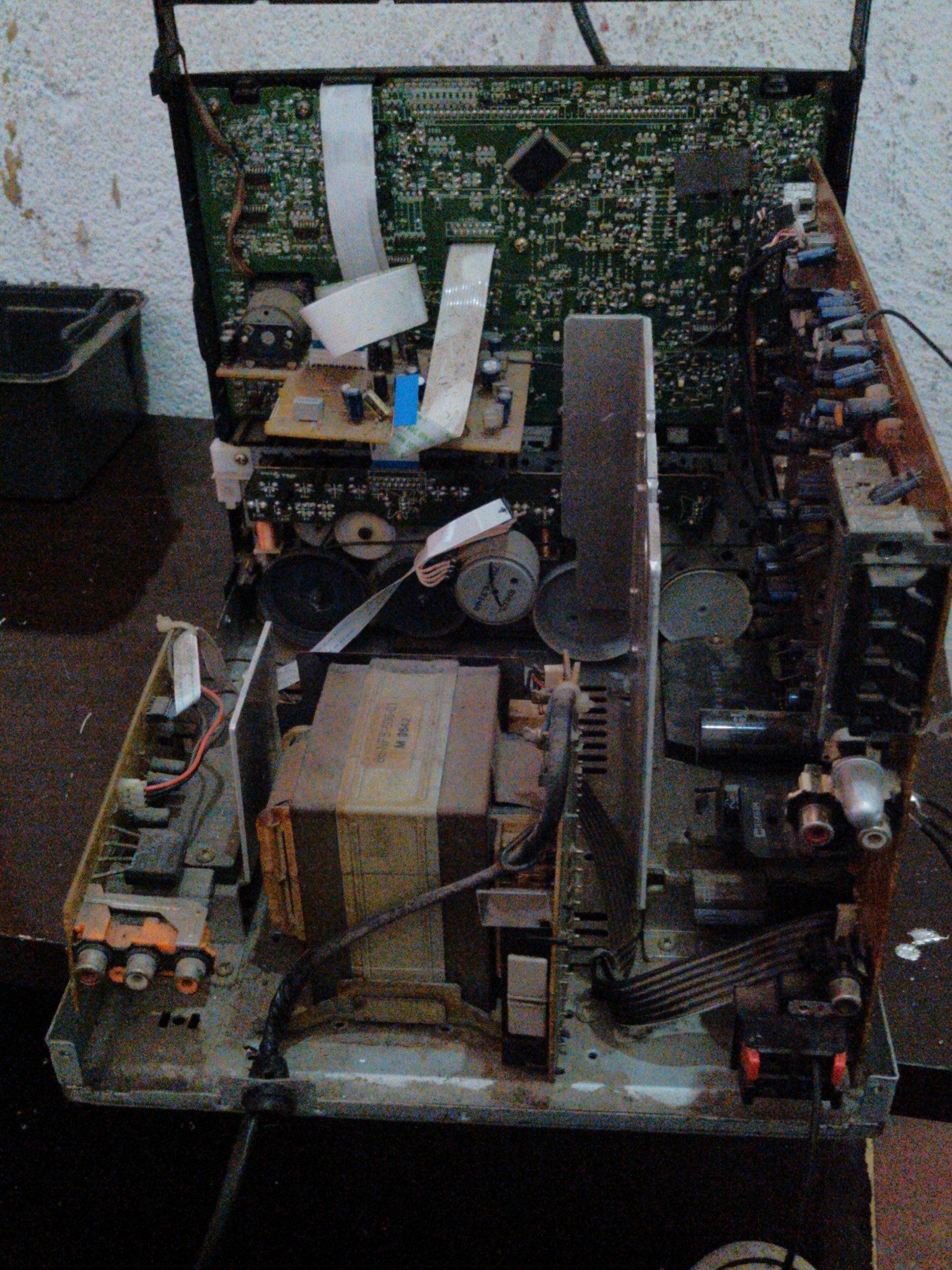

então felipe... achoq nao estou m expressando direito ...ounao estou entendendo segue mais umas fotos



o único problema é que as saidas rca vermelha e branca nao esta saindo o som tentei fazer umas ligações pra ver se conseguia alguma coisa mas sem sucesso  tentei ressoldar mas tb nada a trilha na placa do rca esta corrompida eu acho !!!!! como eu posso re-soldar a trilha ou ligar diretamente na placa e em qual lugar ta difícil pra eu entender o esquema



desculpa ia pela burrice :)


Compartilhar este post


Link para o post
Compartilhar em outros sites

Ok, te entendi agora, realmente a saída vem diretamente do CI nesses stk, chegue a continuidade da saída com a perna do CI, se não der continuidade o problema é uma solda ou algum componente passivo entre o CI e a saída, se estiver tudo ok entre a saída e o CI o problema é muito provavelmente no CI ai só comprando um novo e trocando...

Só não te entendi por que você falou saídas RCA, que coincidentemente existem nesse mini-sysem, mas a saída principal ali não é nem de longe uma saída RCA....

Editado por FelipeZ.
Complementaçãp da resposta

Compartilhar este post


Link para o post
Compartilhar em outros sites
4 minutos atrás, FelipeZ. disse:

Ok, te entendi agora, realmente a saída vem diretamente do CI nesses stk, chegue a continuidade da saída com a perna do CI, se não der continuidade o problema é uma solda ou algum componente passivo entre o CI e a saída, se estiver tudo ok entre a saída e o CI o problema é muito provavelmente no CI ai só comprando um novo e trocando...

legal felipe ja chequei e da SIM CONTINUIDADE  , e se da continuidade como faço pra ligar diretamente no CI sem passar pela triha o q eu nao acho é esse local na placa onde devo ligar cada ponto do RCA branco e vermelho que nao 3 no CI tendo em vista que o diagrama da placa esta correto ?



duvida o ci da saida  de video nao consigo saber a trilha correta :( ja tentei varias e nada preciso saber o gnd o out e in ou to falando besteira



desculpa ai a insistência



obs : você consegui visualizar o esquema da placa ??? porque nao to conseguindo mandar por aqui acho q o arquivo é muito grande



5 minutos atrás, diogo leite disse:

legal felipe ja chequei e da SIM CONTINUIDADE  , e se da continuidade como faço pra ligar diretamente no CI sem passar pela triha o q eu nao acho é esse local na placa onde devo ligar cada ponto do RCA branco e vermelho que nao 3 no CI tendo em vista que o diagrama da placa esta correto ?



duvida o ci da saida  de video nao consigo saber a trilha correta :( ja tentei varias e nada preciso saber o gnd o out e in ou to falando besteira



desculpa ai a insistência



obs : você consegui visualizar o esquema da placa ??? porque nao to conseguindo mandar por aqui acho q o arquivo é muito grande



na verdade seria o stk 419-130 posso ligar o rca fazendo jumper diretamente nesse Ci ou to pensando e falando besteira ... porque tem outros ci no esquema mostrando a ligação ... to estão confuso ja passei horas vendo esse esquema e nao consigo entender aff
