mateus7

Receptor 4100 elsys

Recommended Posts

Olá possuo este receptor o mesmo liga muda de canais tudo ok.... porém não esta saindo sinal pra tv ... será que alguém pode me ajudar ....

Estava observando o Circuito Smd do Aparelho Reparei 2 transistores que parecem estar em curto Q500 e Q502

alguém tem algum Esquema ou possa me ajudar ....vou retira-los do circuito para testar melhor....


Compartilhar este post


Link para o post
Compartilhar em outros sites

Q500 Q502 ??! ... minha visão de raio-x está com defeito hoje. Pode ser uma "visão além do alcance"?...ei-la...:



Vou considerar que seu lnb está bom pois testou com outro aparelho. Também ele é coerente com sua parabólica e receptor

Pode não estar saindo ou entrando sinal.  Ve se sai video-audio nas saídas AV.

Depois ve se tem alimentação no lnb.. algo como 14...20V na saída que vai pra antena.

Por enquanto é só

Compartilhar este post


Link para o post
Compartilhar em outros sites

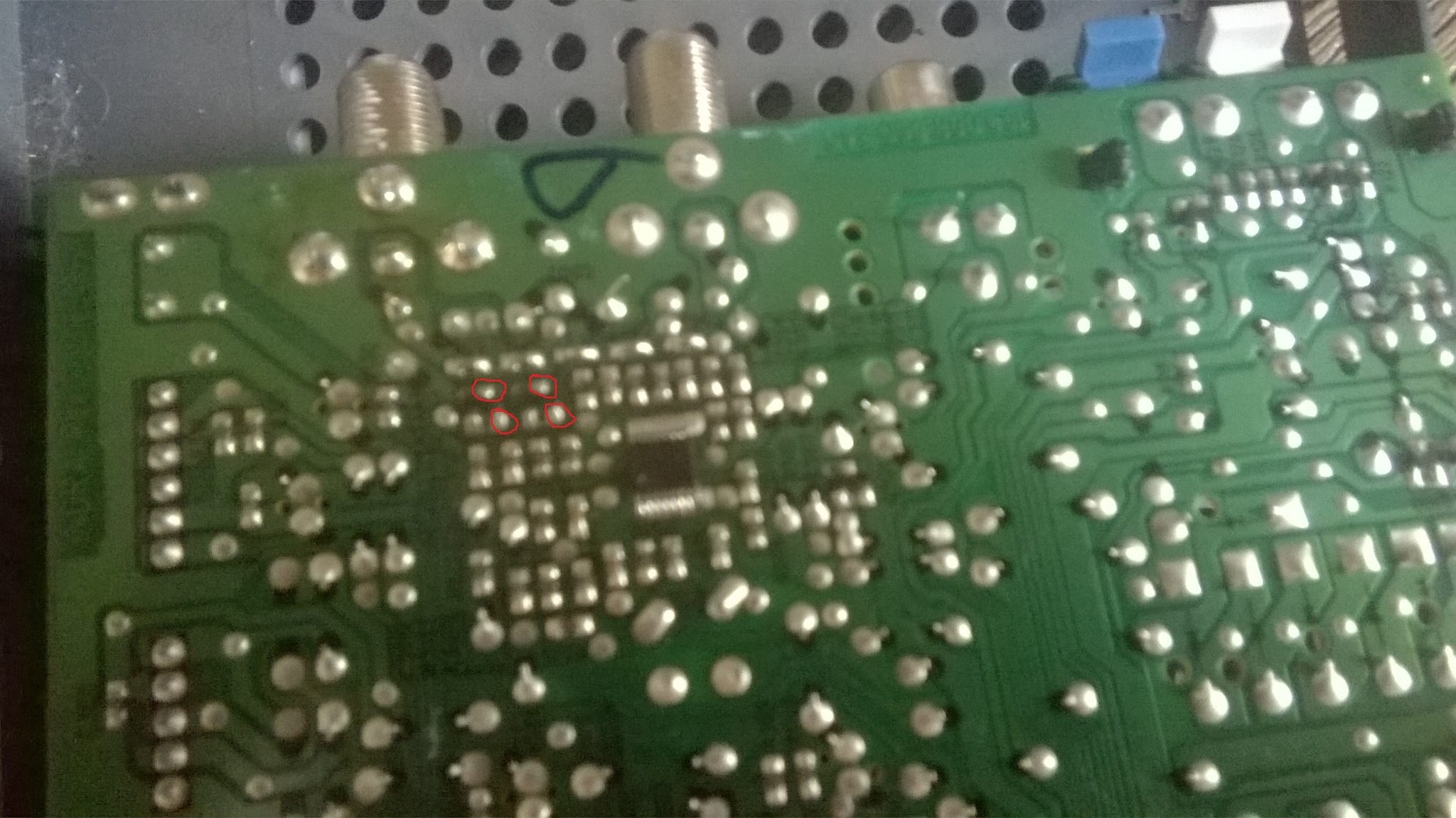

os dois pares de circulos são os terminais do transistor.

Então no terminal de saída do Receptor para o LNB tava dando 0.7v (700mv)

OBs: minha Câmera n é das melhores ... ; <

Compartilhar este post


Link para o post
Compartilhar em outros sites
13 horas atrás, mateus7 disse:

no terminal de saída do Receptor para o LNB tava dando 0.7v

Taí o problema. Terminal leia-se fio do centro do cabo blindado ou naquele "buraquinho rosqueável" algo como LNB IN

Ah .... e quase me esqueci.... de nada

Compartilhar este post


Link para o post
Compartilhar em outros sites
