Como ligar o painel frontal na GIGABYTE GA-H110M ?

[Max_mineiro]

Olá, comprei uma placa mãe, porém não consigo ligar os cabos hdd led, powersw, power led, reset...

Estou tentando ligar da forma padrão e não estou conseguindo. Alguém sabe a posição dos cabos dessa placa mãe?





PLACA MÃE GIGABYTE GA-H110M-S2PH DDR4, CHIPSET H110, LGA 1151

http://br.gigabyte.com/products/product-page.aspx?pid=5686#ov



[Razorfoot]

Olá Max,

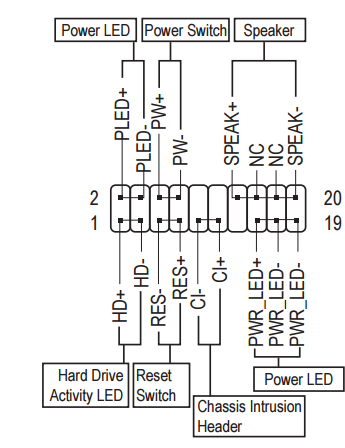

Vc precisa localizar os nomes escritos nos conectores (HDD LED, POWER SW, RESET SW etc) e conecta-los nos respectivos pinos na placa mãe, conforme o esquema do seu post. Não tem mto segredo além disso.



O que pode acontecer pra não funcionar é a inversão da polaridade dos conectores (o POWER SW e RESET SW não tem este problema). O terminal com fio colorido deve ser conectado no pino positivo (+) e o outro terminal (branco ou preto) no negativo (-).



Todas as placas mãe seguem este padrão, inclusive a sua.





[RafaPainKiller]

olhe as posições corretas e vai de boas kkk atenção a um detalhe, a cor dos fios devem ser vermelho pra positivo e preto pra negativo , mas se for diferente o preto sempre é negativo eu acho, daí não tem erro brother

[Erso]

@Max_mineiro poste uma foto dos conectores do gabinete, fica mais fácil para analisar.

[Max_mineiro]

Galera, obrigado pela ajuda. Estou tomando uma surra aqui com essa maquina kkk

Os cabos são pretos, alguns tem a indicação de + e -.  Quando eu ligo, a maquina liga e desliga e não da vídeo.



Estou montando essa configuração:

i5-7400-LGA1151
PLACA MÃE GIGABYTE GA-H110M-S2PH (rev. 1.0)

8GB DDR4 2133

[RafaPainKiller]

uma dica ja que no conector está especificando quem é positivo e negativo é só você pegar o papel que anotou ou imprimiu do esquema de ligação e colocar em paralelo com o painel de ligação da mobo e daí conectar os cabos não tem erro

[Max_mineiro]

Cara... Já liguei esses led varias vezes, dessa vez estou com dificuldades. Mas fiquei preocupado se tinha alguma coisa incompatível na configuração. No site da gigabyte confirma suporte ao meu processador. Então como a maquina fica ligando e desligando sem aparecer vídeo , pensei que fosse a ligação do led que estava errada... estou muito confuso com o problema aqui, se alguém consegui me ajudar fico grato!

[Erso]

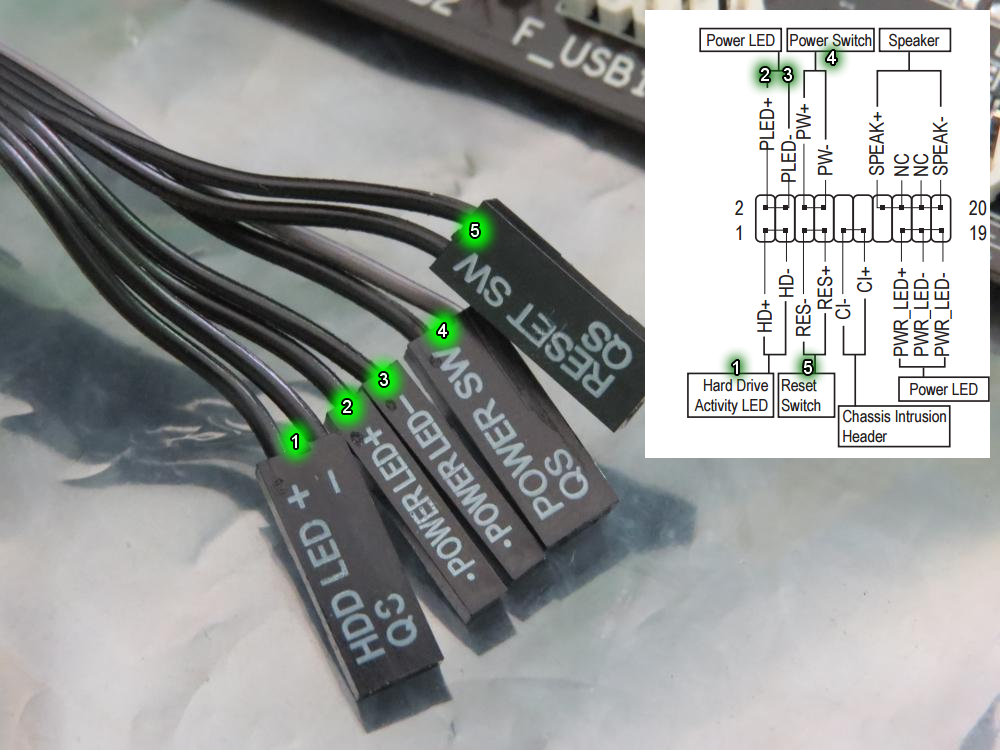

@Max_mineiro foi assim que você ligou:





Só precisa confirmar a posição correta do "Power SW" e "Reset SW" de acordo com a polarização +/-

[Max_mineiro]

18 minutos atrás, Erso disse:

@Max_mineiro foi assim que você ligou:





Só precisa confirmar a posição correta do "Power SW" e "Reset SW" de acordo com a polarização +/-

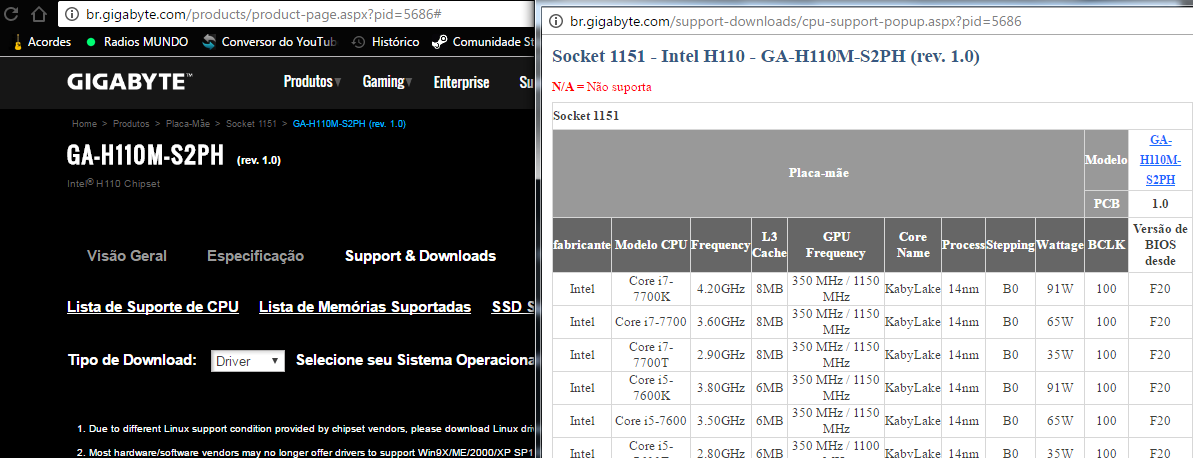

Ficou bem claro.. eu liguei dessa maneira! Mas a maquina liga por 5seg e desliga sem dar sinal de video. Estou preocupado,  o processador é 7º geração... não achei no youtube alguem que tenha conseguido montar, embora a gigabyte confirma no site que a placa mãe suporta esse processador.... não consigo sucesso.

[Max_mineiro]

Nossa! Não tinha nada a ver com os led. A maquina ficava ligando e desligando, achei que era isso. Depois de muita luta kkkk descobri que a placa mãe não estava com a bios atualizada para a 7° geração de processadores. A placa mãe veio com a atualização de bios F2. Pedi ajuda um vizinho que tinha uma maquina com um processador i5 de 6ª geração, então colocamos na placa mãe e o PC ligou. Efetuei a atualização F20 da bios e agora ela reconhece os processadores KABY LAKE. Obrigado pela ajuda gente! vlw

[Razorfoot]

47 minutos atrás, Max_mineiro disse:

Nossa! Não tinha nada a ver com os led. A maquina ficava ligando e desligando, achei que era isso. Depois de muita luta kkkk descobri que a placa mãe não estava com a bios atualizada para a 7° geração de processadores. A placa mãe veio com a atualização de bios F2. Pedi ajuda um vizinho que tinha uma maquina com um processador i5 de 6ª geração, então colocamos na placa mãe e o PC ligou. Efetuei a atualização F20 da bios e agora ela reconhece os processadores KABY LAKE. Obrigado pela ajuda gente! vlw



Muito bom, parabéns pela resolução. Tive um problema semelhante com a minha mobo e o upgrade que fiz (i7 3770 + H61), ela também ligava por 2~5 seg e desligava, ficava no loop, mesmo a bios estando atualizada.



No final descobri que era uma poeira no soquete da CPU, que voou no meu olho quando fiz a limpeza kkk



É um grande alívio poder ligar o PC normalmente!

[Davi Dos Santos]

fala ae galera eu tenho uma dúvida aqui no caso do power sw e reset sw no meu gabinete ele n tem o sinal +/- e os fios são tudo da mesma cor, porém atras dos conectores tem uma seta do lado, que também n tem cor, no caso ela seria o positivo ?
