Amplificador com placa do sony lbt - 36w

[Visitante]

Amigos, tenho uma placa completa do sony lbt 36 w e gostaria de montar um mini amplificador com ele, seria possível?

[Renato.88]

Na maioria das vezes sim.

adicionado 0 minutos depois

Poste fotos da placa pra gente ver.

[Visitante]

Boa tarde.

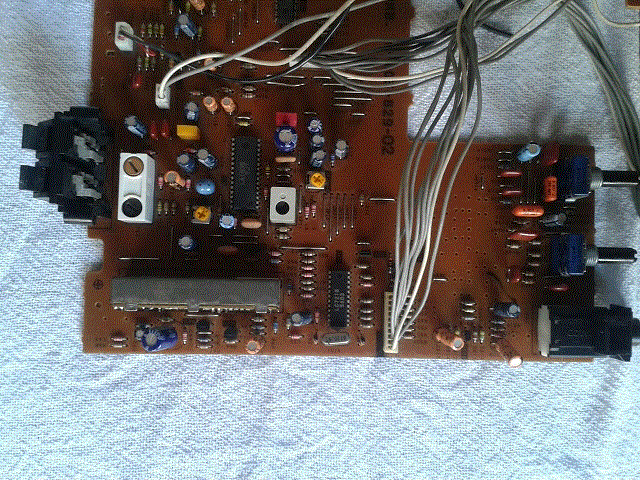

Aqui estão as fotos.



lbt36www (2).rar

lbt36www (3).rar

lbt36www (4).rar

lbt36www (5).rar

[Visitante]

[Renato.88]

@S.u Que tipo de amplificador quer fazer com a placa?

Ela funciona?

Tem o transformador original? Se não tiver complica um pouco.

Junto ao amplificador tem o rádio, pretende usá-lo?

A saída de som é o TDA7262 de 20W.

Eu deixaria como está, apenas travaria a entrada auxiliar para usar o amplificador completo com volume e tudo.

[Visitante]

Exatamente o que eu preciso Mestre88

Tem o transformador.

''Eu deixaria como está, apenas travaria a entrada auxiliar para usar o amplificador completo com volume e tudo.''

Queria de preferência sem o rádio.

Poderia me dar um suporte passo a passo?

Valeu amigo.



[Renato.88]

3 horas atrás, S.u disse:

Poderia me dar um suporte passo a passo?

Sim.

O primeiro passo é retirar essa placa do painel, mas não corte os fios vai precisar juntá-los para manter o amplificador funcionando direto.

Poderia tirar umas fotos em  melhor qualidade?

Eu não consigo ler os números que estão na placa.

Se colocar o transformador e ligar tudo funciona, ou apresenta algum defeito?









[Visitante]

Funciona normal.



[Renato.88]

E os outros soquetes?

adicionado 1 minuto depois

Vou ter que ver quais fios ligam o amplificador e a entrada auxiliar através deles, eu encontrei um esquema na net mas com imagem muito ruim, não dá pra ler direito.

[Visitante]

[Visitante]

valeu amigo. Também achei mais muito ruim.

[Renato.88]

Com os fios desse soquete deve fazer o seguinte:

Primeiro corte-os da placa do painel, permanecendo o soquete na placa do amplificador.

Tome cuidado pra não misturar, pois são tudo da mesma cor.

O fio marcado como GND deve ser emendado aos marcados como V-B, MUTE e PWR todos juntos. (V-B corta o sinal do rádio, MUTE liga o amplificador e PWR liga os reguladores de tensão).



E o fio marcado como +5V emende junto ao V-A. (esse fio aciona o auxiliar/CD)



O último fio deixe-o livre, ele serve apenas pra acender a luz do painel.

O outro soquete pode deixar sem, ele serve pra fazer o rádio mudar de estação.





adicionado 2 minutos depois



[Visitante]

Perfeito amigo,  deu certo demais.

Valeu, muito obrigado.
