Placa de Potencia LT12F

robs0n · 22 de julho de 2017

Boa tarde a todos.

Tenho uma maquina de lavar electrolux LT12F que esta com problema na placa de potencia.

Ja identifiquei o defeito, que é o CI LNK 306pn, um capacitor eletrolitico e um capacitor de ceramica.

porém este capacitor de ceramica não consegui ver o valor dele, pois queimou todo ele.

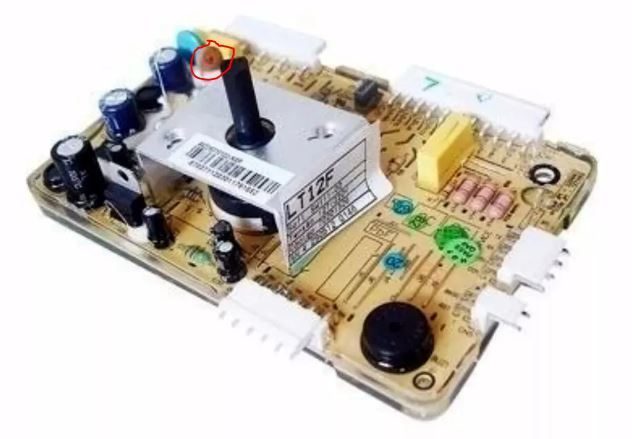

Alguem que trabalhe com isso poderia me ajudar a identificar o valor deste cara, circulado em vermelho na imagens? Ja procurei na net e nada.

obrigado.

BCP · 23 de julho de 2017

Esse componente é um varistor 10N471K.

robs0n · 7 de agosto de 2017

Obrigado amigo, mais eu gostaria de saber o valor do da frente o marrom e não o azul que fica atras.

o de trás sim, é esse que você falou, mais eu queria o pequeno da frente, o marrom. o que esta em destaque na figura. Esse é o modelo correto da placa.

porque como o meu esta carbonizado eu não consigo identificar.

BCP · 8 de agosto de 2017

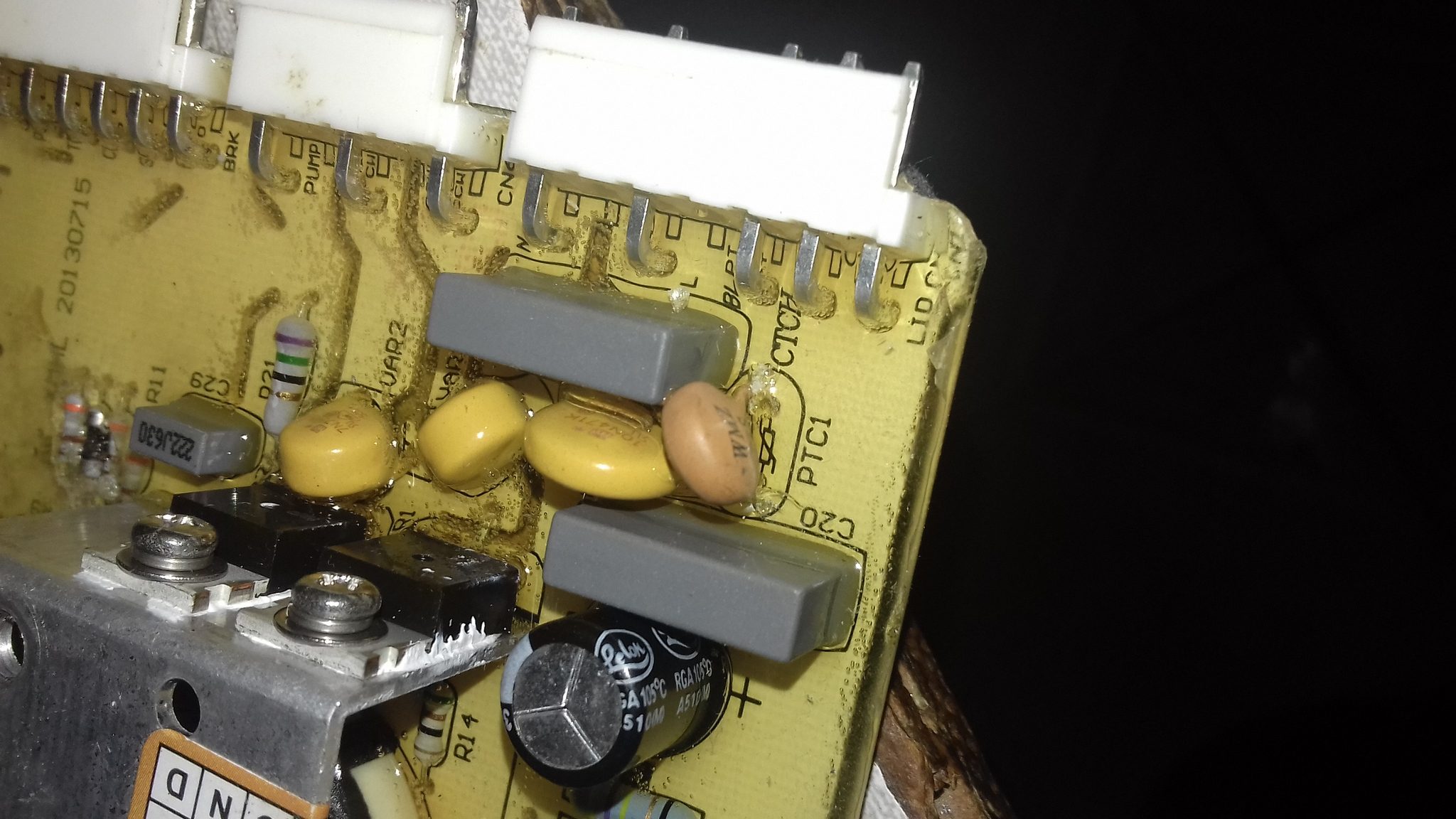

Ok! Na serigrafia da placa esta escrito como PTC1 não é?

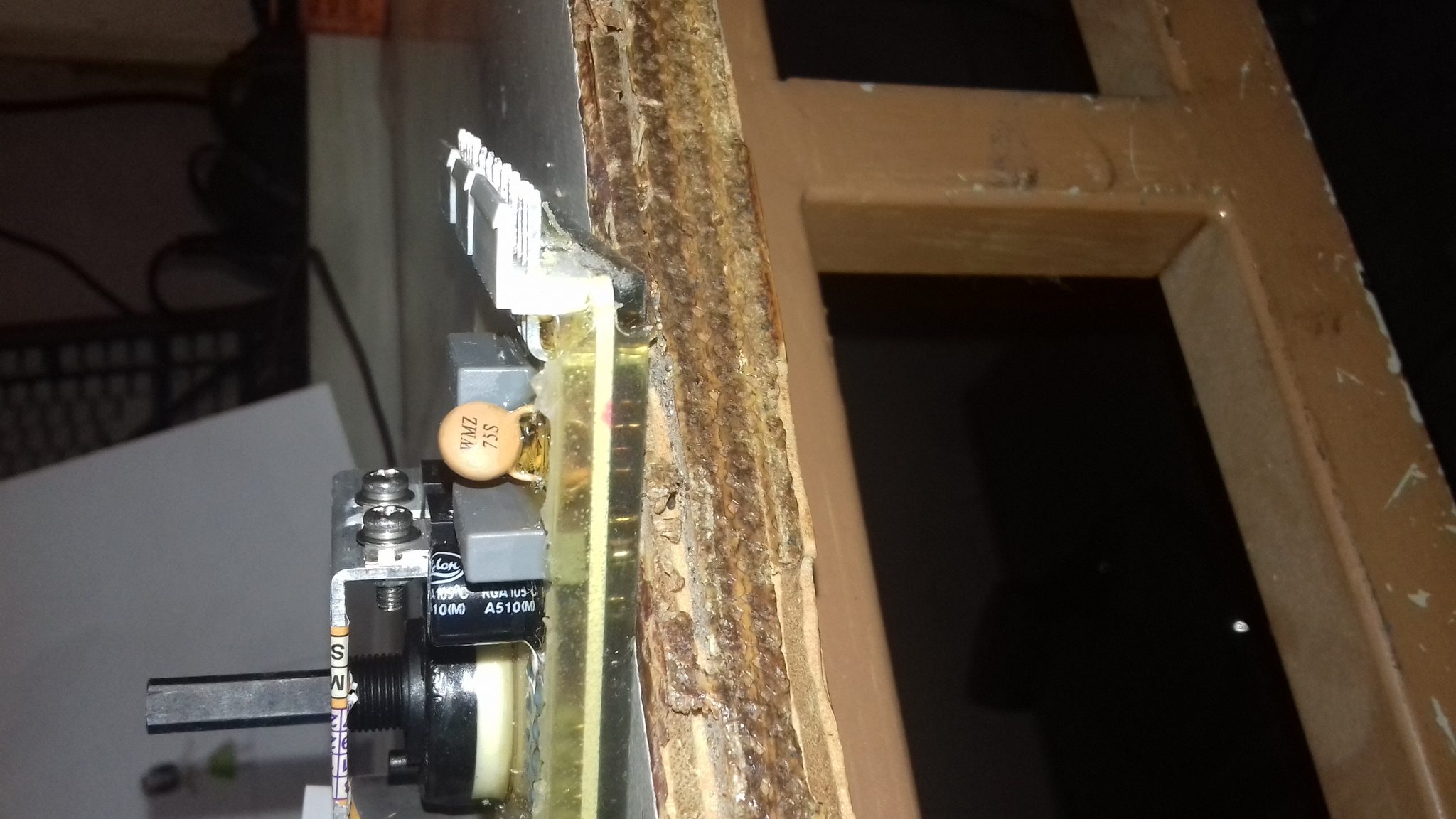

Ele é um WMZ 75S

http://produto.mercadolivre.com.br/MLB-797967369-termistor-ptc-wmz-75s-wmz75s-_JM

A placa que tenho é um pouco diferente, mas esses componentes são quase que padrão...

robs0n · 8 de agosto de 2017

Sim, esta PTC1.

BCP · 8 de agosto de 2017

Ok! Peça na loja um PTC para 75°, a resistência dele a temperatura ambiente é de +/- de 50 Ohms, e aumenta abruptamente a 75°....

tom sc · 26 de março de 2018

boa noite estou com problema semelhante, nao consigo identificar o valor do resistor r4 de uma placa de potencia

da lte12, alguem sabe?

BCP · 27 de março de 2018

Na placa TC07 R4 = R5 e = 2,2K Ohms, verifique ai se na sua R5 é tambén de 2,2K.

Esses resistores estão entre Gate e T1 dos triac's preso no dissipador.

tom sc · 27 de março de 2018

boa noite, aqui na minha r5 e de 280, eu nao sabia mas nao existe apenas esse modelo de placa da lte12, consegui verificar com um conhecido e nessa o r4 deu 22k, mas obrigado
