Substituto para trafo lava louça

[Sérgio Lembo]

É tensão alternada, não tem polaridade a ser observada.

Pode manter o multímetro nos 250Vac, não busco leitura precisa nesse momento.

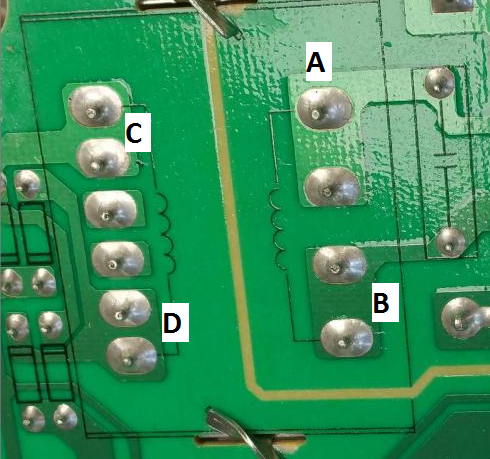

Na foto abaixo com a placa ligada e o multímetro em 250Vac as leituras a serem feitas:

A e B (correspondem à entrada (primário) do transformador)

C e D (correspondem à saída (secundário) do transformador)

[.if]

Amiga por favor faça isso:

-NÃO conecte na tomada

-multimetro digital na escala 20K

-ponteiras na posição C F

Publique valores



adicionado 4 minutos depois

-NÃO ligue na tomada

-multimetro escala 20K

-Valor de A B da última foto do amigo @Sérgio Lembo

[Lica Beck]

Medições efetuadas:

Com a placa ligada AB=127 CD=sem valor (eu apertei bem os ponteiros, troquei de multímetro mas continuou zerado.) Então a energia não sai!



Placa sem energia - escala 10k - multimetro analógico AB = ponteiros não se mexeram. CD= ponteiros foram ao zero.



[Sérgio Lembo]

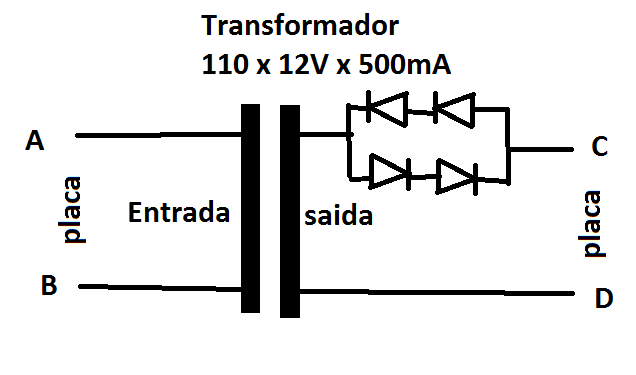

Defeito localizado: transformador com o primário (entrada) queimado. Essa tensão de 10,5V na saída não é comum. Acredito que um transformador 110V x 12V x 0,5A  possa ser utilizado sem problemas, se for o caso com a adição de 4 diodos 1N4007 na saída.

[Lica Beck]

Tomara que seja somente essa peça! Esse mesmo trafo é utilizado nas lavalouças da whirpool americana Mas não encontrei para comprar. Então o próximo passo é retirar o dito cujo da placa. Existe chance de recuperação do defunto?

Esses diodos seriam para "abaixar" a saída de 12volts? Eu soldaria um em cada saída certo?

[Sérgio Lembo]

Exato. Não acredito quer valha a pena mandar enrolar esse transformador, a não ser que você saiba fazer isso.

[Lica Beck]

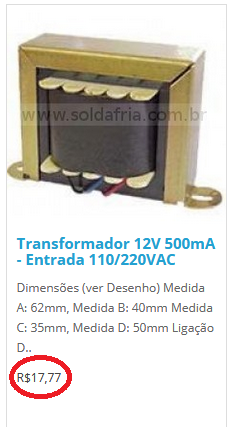

No Mercado Livre tem um fornecedor que faz o transformador com as especificações originais. Acho que vou arriscar. Fui procurar no site de sua foto mas esse modelo está em falta. Uma dúvida: porque colocar os diodos somente na saída C? E na D, não precisa nada?

[Sérgio Lembo]

Se preferir pode colocar um par na C e outro na D, tanto faz. Na verdade, pensando agora na sua placa, vai ficar mais fácil colocar 2 na C e 2 na D aproveitando os furos da placa, já que esse transformador substituto terá que ficar fora da placa. Falou sobre um cara que recupera? Acho que só de correios vai gastar mais que um  novo. Sobre o trafo estar em falta, esse tipo de material acha fácil  em qualquer loja de eletrônica, inclusive aí no Rio.

[Lica Beck]

O fornecedor faz um novo. Não recupera. Estou verificando o valor. Mas também estou procurando um por aqui na internet.

[Sérgio Lembo]

Na hora de fazer as conta$ acho que um sob encomenda vai sair muito mais caro, mas posso estar errado. Aproveitando que na placa tem 2 furos no ponto C e 2 furos no ponto D,  uma forma de como seus  diodos  poderiam ficar fixados na  placa, facilitando a montagem.

[Lica Beck]

Esse transformador é o mesmo das fontes de alimentação das câmeras?  "Fonte de Alimentação de 12v 500 ma, utilizada para alimentação de Câmeras, Micro Câmeras, Receptor de Míni câmeras, Quads, Sequênciais, etc."

[Sérgio Lembo]

Na verdade essa fonte já te dá 12V em corrente contínua, semelhante ao carregador do seu celular, só muda a tensão, o que não é uma  má ideia. Se comprar uma fonte dessas, retire o transformador velho e alimente a plaquinha com essa fonte. Mais fácil ainda de se achar e mais barato, corre o risco de você ter aí na  sua casa uma fonte dessas de algum  aparelho que não use mais. Tendo 12V na saída, 0,5A (500mA) ou mais é o quanto basta.

[Lica Beck]

Sendo CC, preciso colocar os diodos nas pernas C e D? Acho que tenho sim uma fonte dessas.



adicionado 1 minuto depois

Para saber: Então em algum lugar da placa a tensão 10,5 em Ac era transformada para CC?

[Sérgio Lembo]

Se tiver uma dessas algumas coisas mudam, mas tudo muito fácil.

Não serão mais necessários os diodos se achar a fonte.

[Renato.88]

12 minutos atrás, Lica Beck disse:

Para saber: Então em algum lugar da placa a tensão 10,5 em Ac era transformada para CC?

Sim. Se já colocar uma fonte CC vai funcionar do mesmo jeito.

[Lica Beck]

Procurei em casa mas não encontrei fonte com 12v e 0,5A ou 500mA. No mercado livre tem essa:

https://produto.mercadolivre.com.br/MLB-771144199-fonte-alimbivolt-12v-05a-d-link-cftv-cmera-arduino-modem-_JM

Serve? Diz que a entrada é AC e a saída CC.

O custo para produzir um novo, nas mesmas especificações do original é de 34,00 no mercado livre.

Para enrolar o trafo queimado é entre 40 e 50,00.

[Sérgio Lembo]

os 0,5A ou 500mA é o mínimo que se deseja

Não faz mal se a fonte tiver 12V x 1A, 12V x 2A

adicionado 2 minutos depois

Mas se não tiver nada de 12V aí na sua casa, a fonte do anúncio serve de boa.

[Lica Beck]

Hum....então esses fabricantes colocam componentes únicos de modo a induzir o consumidor a comprar a placa nova? Não seria mais fácil usar o que existe de padrão no mercado?

Eu tenho uma fonte antiga cuja secundário é 12v 600mA. Achei que a corrente fosse importante manter a mesma!

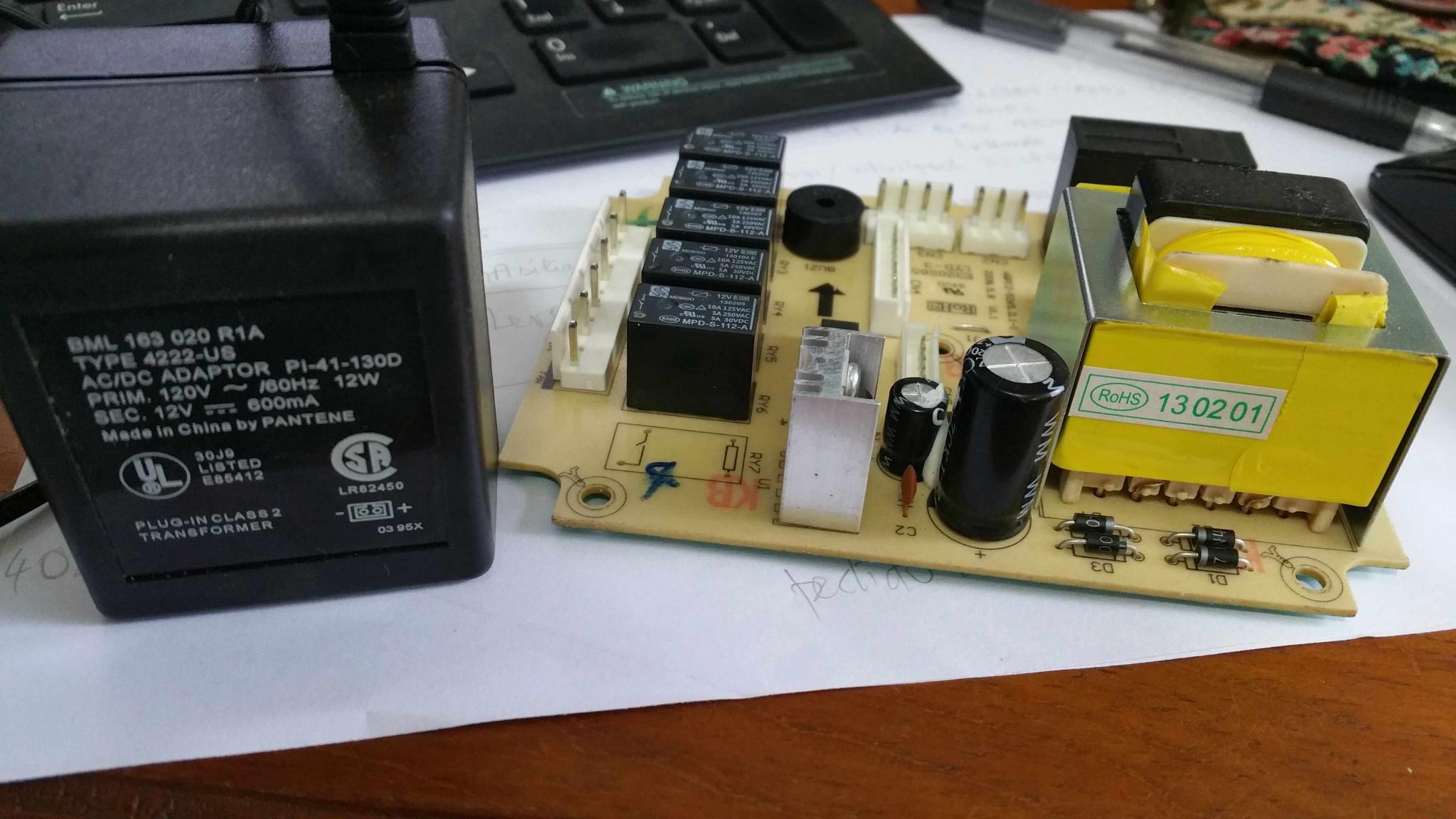

Soltei a placa dos conectores. Percebi que após o trafo existem 4 diodos soldados (Não aparecem na foto anterior). Ao lado a fonte velha que tenho.



adicionado 4 minutos depois

[Sérgio Lembo]

Esses diodos é que convertem o  AC em DC.

2 minutos atrás, Lica Beck disse:

Eu tenho uma fonte antiga cuja secundário é 12v 600mA.

Está se referindo a um transformador de 12Vac na saída ou a uma fonte que nos dá 12Vdc na saída? Se for mesmo fonte, que nos dá 12Vdc serve sim.

Entendendo um pouco sobre essas fontes de corrente contínua: A tensão indicada é o valor que vai sair dela. A corrente indicada é o máximo que ela consegue entregar. Caso o consumo seja inferior, tudo bem, apenas fica subutilizada.

adicionado 0 minutos depois

Cata essa fonte e vamos utilizar ela.

[Lica Beck]

Fonte pois está escrito no corpo AC/DC Adaptor. Então não precisarei dos diodos. Devo retirar os 4 da placa ou podem ficar?

[Sérgio Lembo]

pode retirar se quiser ter um diodos na sua gaveta, não vai fazer diferença.

adicionado 18 minutos depois

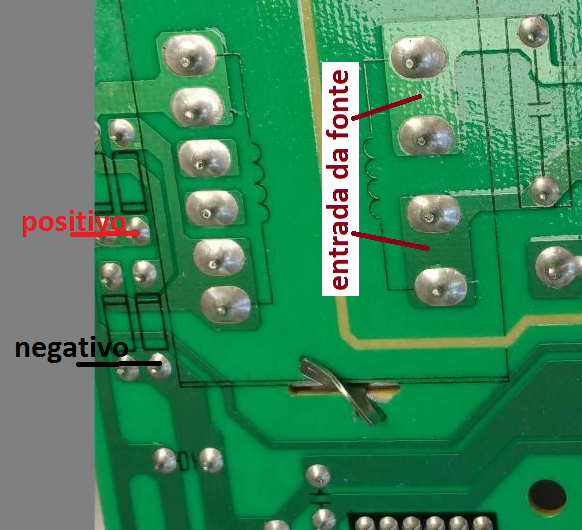

Na imagem abaixo tem os pontos onde devem ser ligadas a entrada de 110Vac da fonte e a saída de 12V da fonte. O transformador e os diodos que tem logo depois do transformador podem ser retirados se desejar.

[.if]

(puts... e o relé que falei nem é montado!!)

Eu faria algumas mediçõeszinhas antes de ligar. Tipo os diodos, capacitor grande.

NanoMicroMinicurso pra quem teve dificuldade em diagnosticar um simples trafo com primario aberto: multimetro na escala de diodo/beep não pode dar zero nem beep. Capacitor: bipa e pára. O de ponteiro analógico (que não vejo há décadas) é mais legal: na escala duns 10K ponteiro vai e volta. Claro com circuito desligado

Ia até reiterar o lance do provável fusível térmico interno do trafo mas... esquece...

Boa sorte...



[Sérgio Lembo]

3 minutos atrás, Isadora Ferraz disse:

reiterar o lance do provável fusível térmico interno do trafo

Não creio que a Lica tenha capacidade de abrir o trafo para achar esse fusível, se é que ele faz parte dessa montagem.

Tem a questão dessa fonte ter fornecido uns 25V no circuito antes do trafo queimar, talvez tenha mais coisas, mas uma de cada vez. Não creio que a Lica tenha fonte de bancada na casa dela.

adicionado 6 minutos depois

15 minutos atrás, Isadora Ferraz disse:

(puts... e o relé que falei nem é montado!!)

que relé?

[Lica Beck]

Obrigado pela paciência e pelas instruções Sérgio Lembo. Como já disse, não entendo nada de eletrônica mas sim de elétrica (alguma semelhança). Sou Arquiteta. Mas sou bastante interessada, curiosa e insistente, utilizando a lógica dos meus conhecimentos. Espero conseguir ressuscitar a lavalouça pois pior não pode ficar pois o destino seria o lixo. Uma máquina com no máximo 4 anos.

Não tenho bancada mas somente equipamentos básicos como ferro de solda, multímetros (que uso em elétrica) e coisas assim. Agora, se me explicar eu abro esse trafo se for necessário pois gosto de desafios!

[Sérgio Lembo]

@Isadora Ferraz , passe melhor as dicas desse fusível embutido no trafo. Eu, nas  vezes em que abri um trafo nunca vi um desses lá.

adicionado 2 minutos depois

Admito que de embutidos só conheço carnes em conserva!
