Alguém tem um circuito que já usou e funcionou que liga uns 20 leds em 110V?

[ROT 555]

Um circuito que já foi usado testado que tem uma durabilidade boa e não fazer o led perder o brilho.

Sou auxiliar de eletricista sei dos perigos da tensão alternada, estou aprendendo faz circuitos elétricos.



Por gentileza agradeço

[devair1010]

@ROT 555     o melhor jeito de fazer isso é usando um transformador baixador que baixe a tensão de 110v  para 12v que são os mais comum de se encontrar e então coloque uma ponte de retificação de diodos 1n4007  e um capacitor estabilizador depois coloque um ci 7805 que terá na sua saída 5v então coloque um resistor de 220 ohm  ,  com isso seu leds vão acender forte por muito tempo .

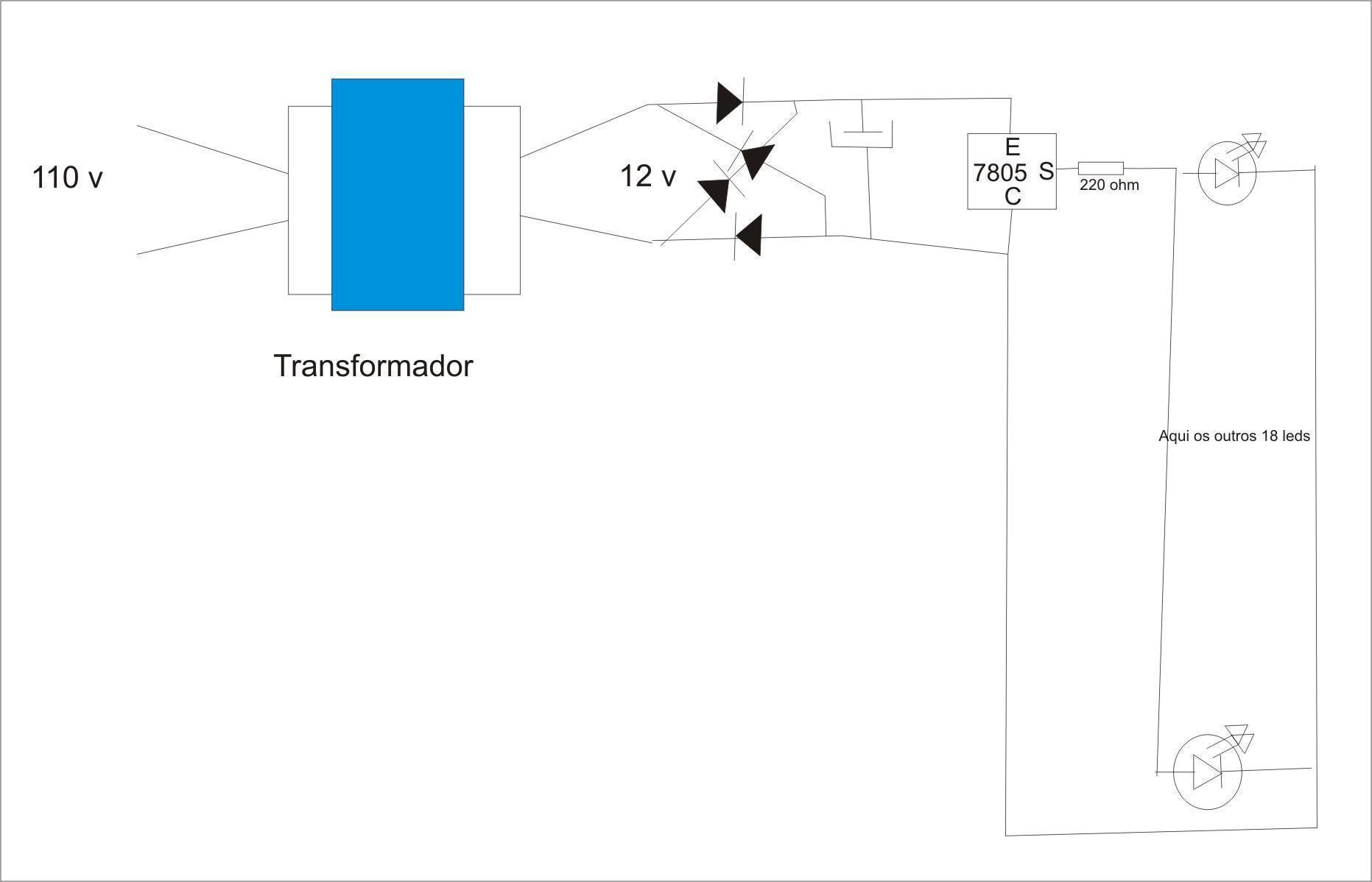

um desenho do circuito :

[BCP]

Se precisar de efeitos, uso esses aqui á vários natais sem problemas!

https://www.walmart.com.br/pisca-pisca-100-leds-8-funcoes-de-natal-branco-para-decoracao/moveis-e-decoracao/enfeites-de-natal/5147145/pr

https://www.walmart.com.br/pisca-pisca-100-leds-10m-branco-110v-4-fases-fio-transparente-1039/moveis-e-decoracao/enfeites-de-natal/2874111/pr



Já esse abaixo não piscam, ficam aceso diretos 110V:

https://www.walmart.com.br/cordao-100-leds-10m-branco-110volts-fio-branco-fixo-cbrn0685/moveis-e-decoracao/enfeites-de-natal/luzes/5415152/pr



[.if]

2 horas atrás, ROT 555 disse:

Um circuito que já foi usado testado que tem uma durabilidade boa e não fazer o led perder o brilho.

Não é o circuito que define e sim a qualidade do led e respeito aos seus limites. Pra aproximar da sua meta, sugiro 70% da potência nominal do led . Vide seu datasheet
